异或非门CD74HC7266M96/AIP74HC7266最新中文资料

CD74HC7266M96/AIP74HC7266是一款4路2输入同或门，具有推挽输出功能。输入端口内置钳位二极管，这样就可以使用限流电阻将输入接口连接到超过VCC的电压。

其主要特点如下：

●输入电平：

AiP74HC7266：CMOS电平

AiP74HCT7266：TTL电平

●低功耗

●工作环境温度范围：-40℃～+125℃

●封装形式：DIP14/SOP14/TSSOP14

逻辑类型:异或非门

通道数:4

电源电压:2V~6V

静态电流(最大值):2uA

灌电流(IOL):5.2mA

拉电流(IOH):5.2mA

高电平范围(VIH):1.5V~4.2V

低电平范围(VIL):500mV~1.8V

逻辑电路的归属系列:74HC

最大传播延迟:20ns@6V,50pF

工作温度:-40℃~+125℃

极限参数

交流参数

逻辑符号

IEC逻辑符号

逻辑框图

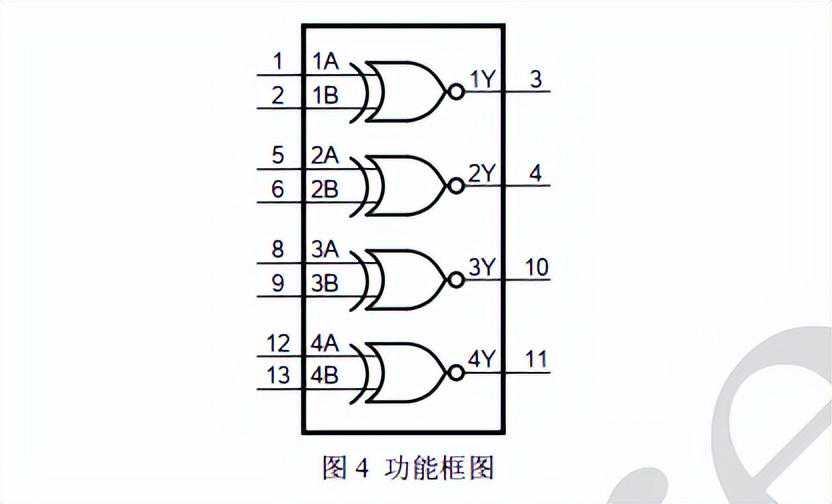

功能框图

引脚排列图

引脚说明

功能表
