2022年10月11日,NVIDIA正式发布了全新的GeForceRTX40系列显卡的旗舰产品——GeForceRTX4090显卡,采用新一代NVIDIAAdaLovelace架构,并为广大游戏玩家们带来更强大的DLSS3,公版RTX4090将于10月12日正式开售,而各品牌的非公版显卡将延迟至10月15日才会正式上架售卖。


我们有幸收到了华硕的一款TUFGAMING系列RTX4090显卡,接下来就由小编来为大家详细介绍一下这款全新的性能旗舰显卡,看一看非公版的TUFRTX4090相比公版RTX4090显卡能有多少性能提升,做工设计和用料方面又有怎样的特色,借此方便大家在显卡正式发售之后选择购买。


华硕TUFRTX4090O24GGAMING显卡

升级的架构和DLSS3技术

GeForceRTX40系显卡采用全新的NVIDIAAdaLovelace架构打造,由台积电4N工艺制作,旗舰核心为AD102,集成了763亿集体管,是上代GA102的2.7倍,核心面积大小为608mm²,相比GA102的628mm²更小。

虽然NVIDIAAdaLovelace架构整体延续了上一代Ampere的架构设计,但依然有一些细节设计上的升级。


RTX4090所使用的AD102-300核心架构示意图

RTX4090作为RTX40系列显卡的首发旗舰产品,并没有采用完整规格的AD102芯片,而是关闭了8组TPC,在完整AD102芯片72组TPC的基础上保留了64组TPC,每个TPC内有2组SM簇,共128组SM簇。


AD102的SM簇

每个SM簇里包含了64个FP32单元和64个FP32/INT32混合单元,可视作为128个FP32单元,因而每个SM簇内为128个CUDA;每个SM簇还配置了4个纹理单元、1个RT单元、4个Tensor单元,所以RTX4090显卡拥有16384个流处理器单元、512个纹理单元、128个三代RT单元、512个Tensor单元。

如果单纯比较流处理器数量,RTX4090是上一代旗舰RTX3090Ti的1.52倍,理论上性能最大提升幅度大约在50~60%左右,但NVIDIA为AdaLovelace架构重新设计第三代RT单元和第四代Tensor单元,其中三代RT单元进一步提升光追性能表现,这也是AdaLovelace架构最大的升级。


2代RT单元


3代RT单元

和Ampere的2代RT单元相比,AdaLovelace架构的3代RT单元新增加了“不透明微遮盖引擎”(OME)和“微网络位移引擎”(DM-ME)。

这两个引擎能够将光追计算中常遇到的操作进一步分工处理,提高整体效率,在节省更多计算资源的同时提高光追计算效率。


除了架构上的升级之外,DLSS3技术是NVIDIA对外宣称的RTX40系列显卡的最大卖点,DLSS3也被NVIDIA官方称为神经网络渲染新时代。

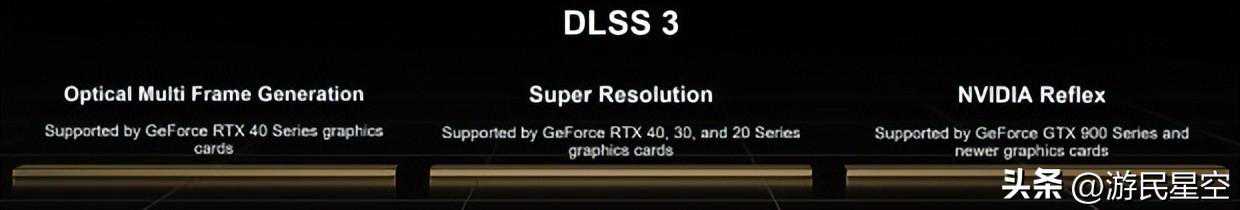

根据NVIDIA的介绍,DLSS3技术包含了DLSS2、Reflex和FrameGeneration三种NVIDIA技术,其中DLSS2和Reflex已经广泛被玩家们所熟知:DLSS技术是利用低分辨率渲染+AI填充像素的方式实现接近原生分辨率画面并大幅提升帧数的技术,Reflex是利用消除CPU渲染的无用帧,加快GPU的有效帧渲染速度,实现降低游戏响应延迟的技术,只有FrameGeneration是这次RTX40系列显卡所带来的全新技术。


FrameGeneration直译为帧生成,该技术可以将光流估计和DLSS相结合,在现有帧之间插入精确的合成帧,实现帧数“翻倍”提升,让玩家获得更流畅的游戏体验,这也是NVIDIA公关敢于信誓旦旦的说RTX4090显卡性能是RTX3090Ti显卡4倍的原因——架构提升1倍×FrameGeneration提升1倍=4倍性能提升。不过为了降低这“无中生有”的合成帧产生的延迟,DLSS3会强制开启Reflex,玩家无法自己手动关闭。

目前已经有超过35款游戏和应用宣布即将支持DLSS3技术,首批游戏和应用将于10月推出,借助这次RTX4090显卡首发的机会,我们也有幸可以抢先体验到DLSS3版本的《赛博朋克2077》和《F122》《逆水寒》等游戏。

TUFRTX4090显卡外观(一)

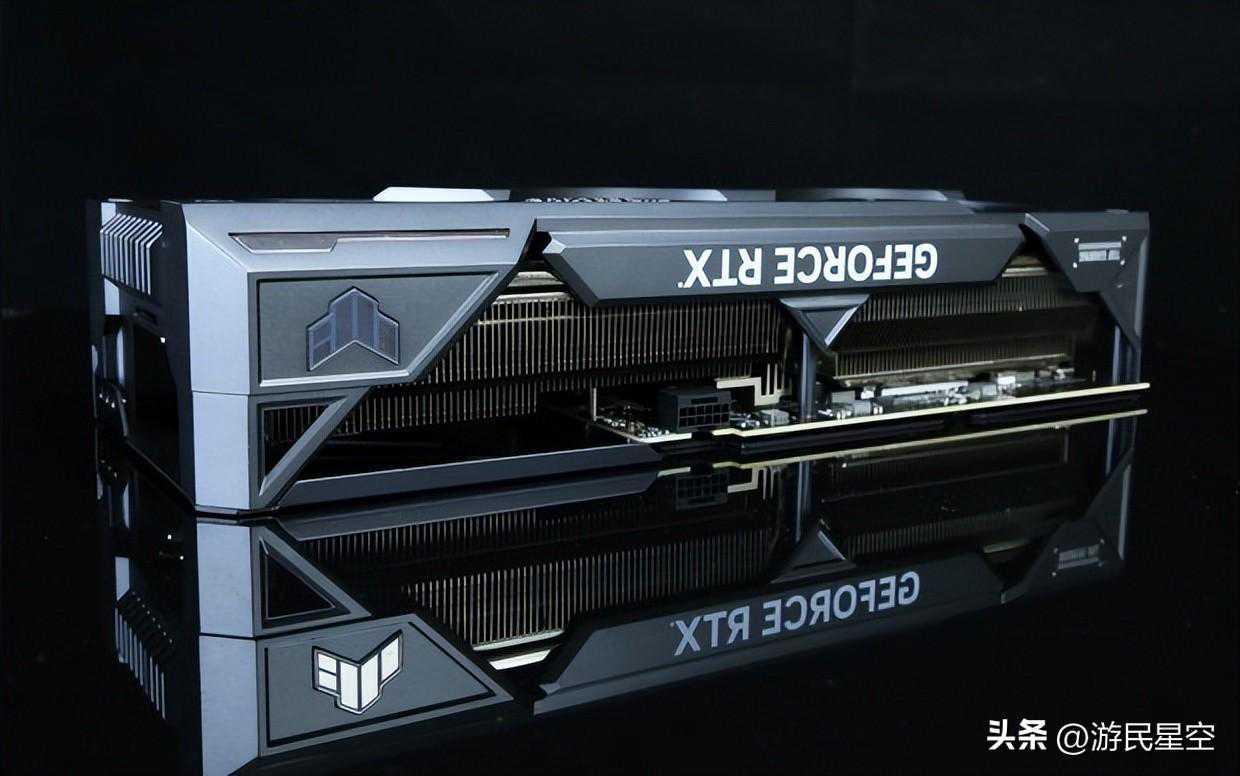

华硕TUFRTX4090O24GGAMING显卡采用了超公版三风扇设计,显卡整体长度为34.9cm,高15cm,厚度7.2cm,占用4条PCIe槽位。

显卡外观整体非常简约,黑灰色的哑光表面配合金属材质的导风罩,看上去非常硬派,让显卡整体充满了力量感,低调沉稳的同时又极具压迫感。

华硕TUFRTX4090O24GGAMING显卡配置了3个10.5cm直径的双滚珠轴流风扇,更大的散热风扇能为显卡提供更多的风量,帮助显卡快速散热,并且支持智能调速功能,在满足显卡散热需求的同时也很好的兼顾到了低噪音。

导风罩采用一体式压铸成型,并且和合金背板直接连接固定,为显卡提供了更好的整体稳固结构,将PCB完全保护起来。

TUFRTX4090显卡外观(二)

背面是一块全尺寸大小的铝合金背板,与合金导风罩、散热鳍片相互固定,将PCB完全包裹起来,大大提升了显卡的整体稳固性,能够有效保护PCB不变形。

背板的尾端采取了缕空设计,能够让散热风扇产生的气流直接穿过,带走散热鳍片上的热量,达到提高显卡散热效率的目的。

华硕TUFRTX4090O24GGAMING显卡采用了双BIOS设计,玩家可以通过PCB背面的切换开关选择“性能”和“静音”模式。

供电接口为全新的16针PCIeGen5供电接口,最高可提供600W的额外供电。

随显卡附赠的是一根4转1供电转接线,而非RTX30系列显卡的3转1供电转接线,实现最高600W的额外供电,为显卡持续高效运行提供稳定的动力。

TUFRTX4090显卡拆解

华硕TUFRTX4090O24GGAMING显卡的PCB长度为22cm,相比显卡的散热模块和背板部分短了很多,各种电子元件非常密集的排布在PCB上,紧凑但井然有序。

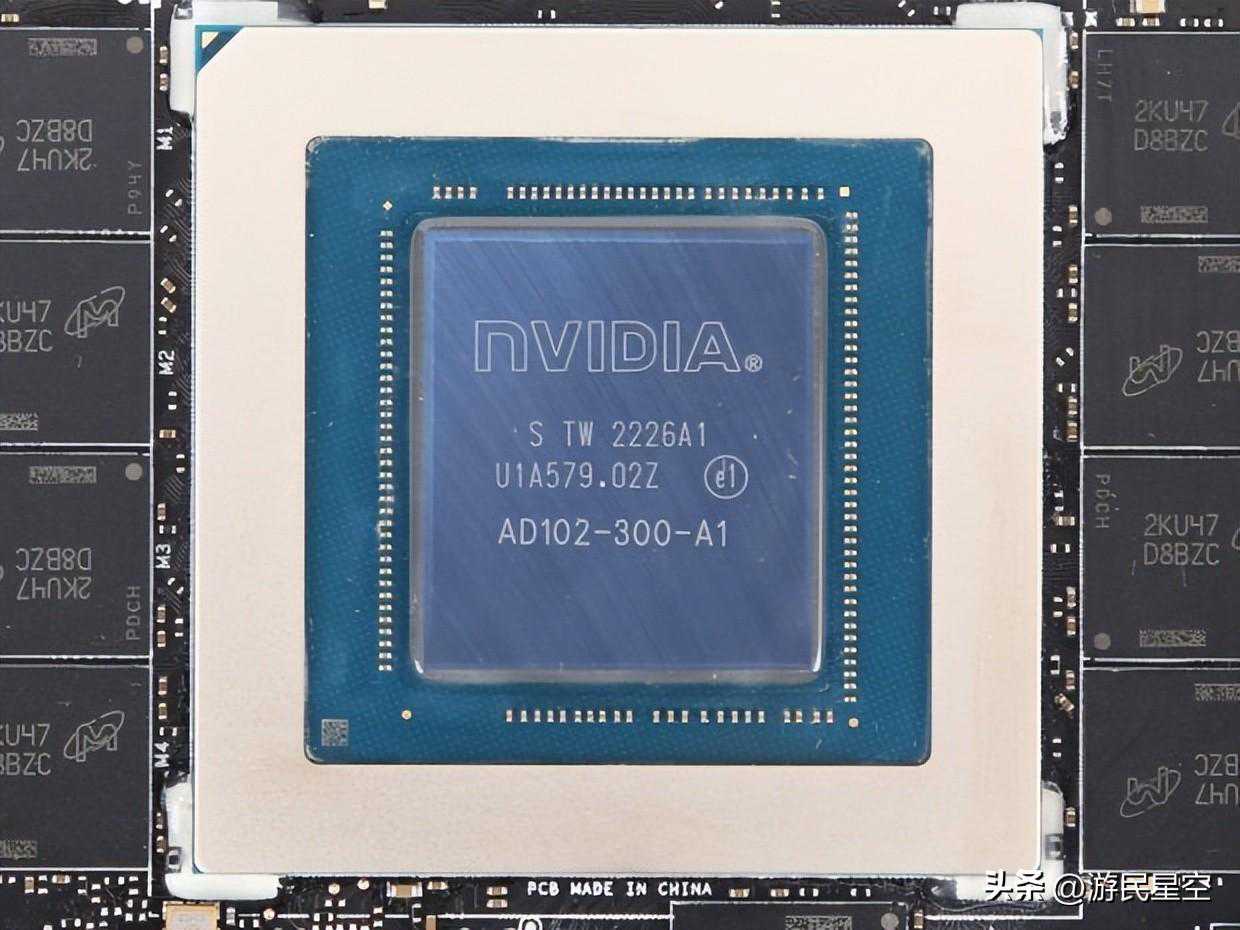

RTX4090采用的是一颗AD102-300-A1核心,由台积电4N工艺制成,面积的大小为608mm²,比上一代的GA102核心略小一些。

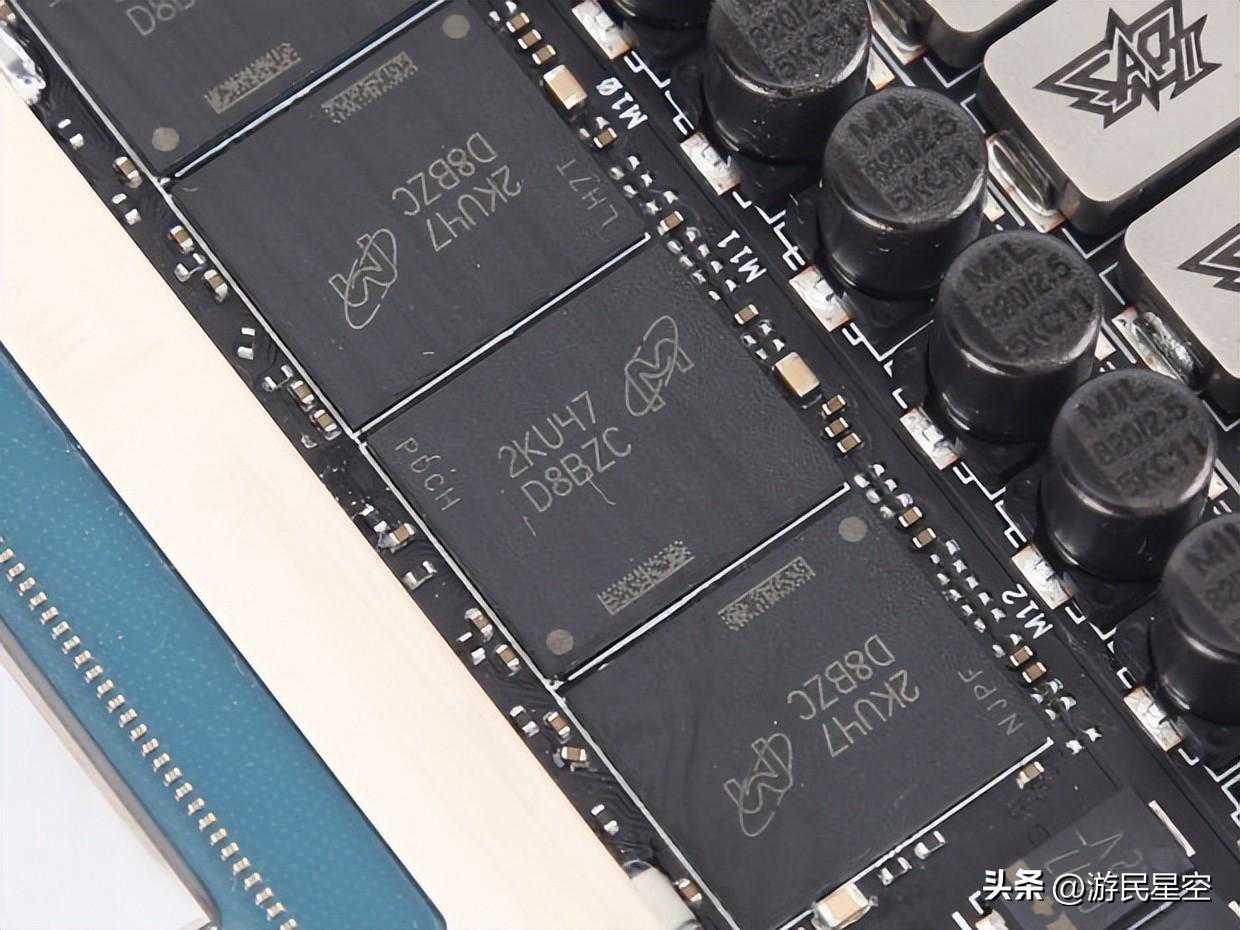

GPU核心周围排布了12颗来自美光的GDDR6X显存颗粒,单颗容量为2GB,总共12颗组成24GB的显存总容量。

华硕TUFRTX4090O24GGAMING显卡采用了18+4相的豪华供电设计方案,更是使用了军规级别的电容,让GPU核心的供电更加稳定、耐久,能够长时间维持高效运行状态。

散热鳍片采取2段式设计,由5根8mm和3根6mm直径的纯铜镀镍热管穿插相接,配合均热板可以将GPU核心和显存颗粒、供电模块产生的热量迅速传递到散热鳍片的各个角落,实现快速高效散热。

导风罩内侧还加设了金属强化框架,能够减少散热风扇转动时产生的震动,提高散热风扇的稳定性,同时也更进一步提升了显卡的整体结构强度。

基准性能测试

测试平台简介

GPU-Z信息一览

这次NVIDIA的公版RTX4090显卡设计比较激进,核心频率直接2235/2520MHz起步,几乎没有给各家AIC厂商预留多少超频空间,我们收到的这款华硕TUFRTX4090O24GGAMING显卡则是将Boost核心频率进一步提升了45MHz达到2565MHz,而且无论是性能模式还是静音模式,显卡的核心频率均为2235/2565MHz,显卡功耗为450W。

在面向4K分辨率的DX11测试项目3DMarkFireStrikeUltra中,华硕TUFRTX4090O24GGAMING显卡得分为25123。

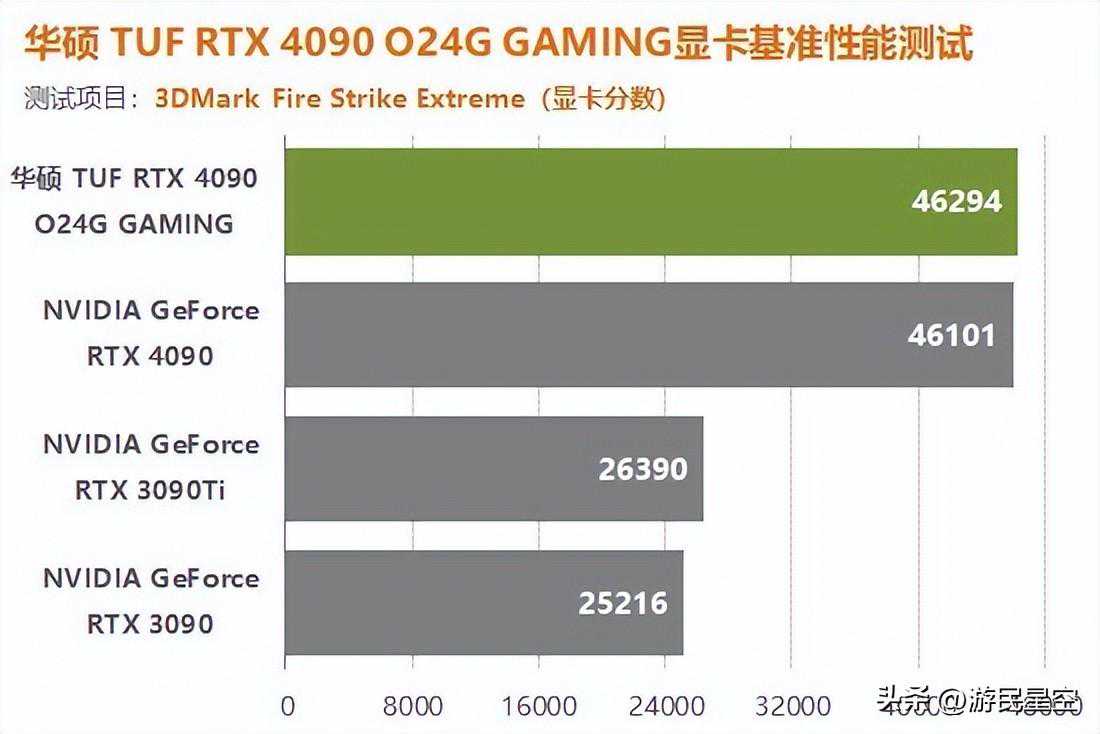

在面向2K分辨率的DX11测试项目3DMarkFireStrikeExtreme中,华硕TUFRTX4090O24GGAMING显卡得分为46294。在面向4K分辨率的DX12测试项目3DMarkTimeSpyExtreme中,华硕TUFRTX4090O24GGAMING显卡得分为19473。

在面向2K分辨率的DX12测试项目3DMarkTimeSpy中,华硕TUFRTX4090O24GGAMING显卡得分为36407。

在光追测试项目3DMarkPortRoyal中,华硕TUFRTX4090O24GGAMING显卡得分为25860。

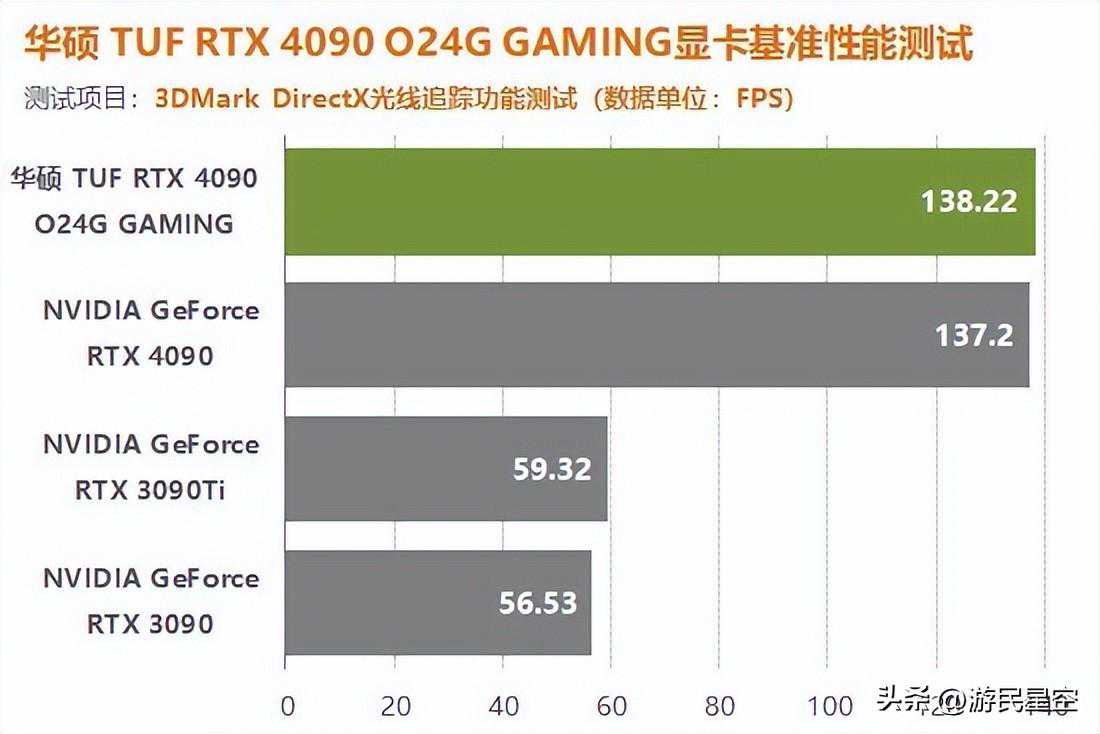

在光追测试项目3DMarkDirectX光线追踪功能测试中,华硕TUFRTX4090O24GGAMING显卡运行帧数为138.22FPS。

在3DMarkNVIDIADLSS功能测试的DLSS2测试项目中,华硕TUFRTX4090O24GGAMING显卡在关闭DLSS下运行帧数为119.82FPS,开启DLSS后运行帧数为241.39FPS。

在3DMark的Beta测试版中加入了全新的DLSS3测试项目,默认为4K分辨率、DLSS模式Performance,华硕TUFRTX4090O24GGAMING显卡在关闭DLSS下运行帧数为57.6FPS,开启DLSS后运行帧数为173.9FPS。

光追游戏《边境》实测

边境

4K分辨率游戏帧数实测

2K分辨率游戏帧数实测

光追游戏《地铁:离去增强版》实测

地铁:离去增强版

4K分辨率游戏帧数实测

2K分辨率游戏帧数实测

光追游戏《古墓丽影:暗影》实测

古墓丽影:暗影

4K分辨率游戏帧数实测

2K分辨率游戏帧数实测

光追游戏《光明记忆:无限》实测

光明记忆:无限

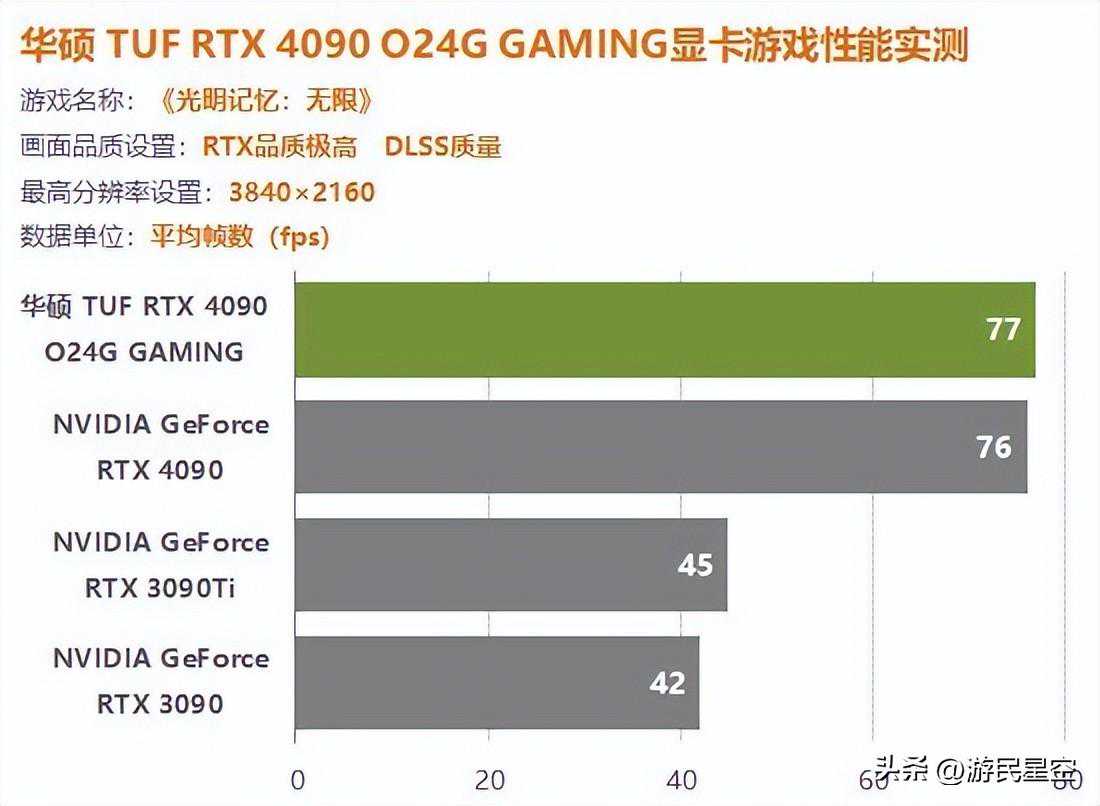

4K分辨率游戏帧数实测

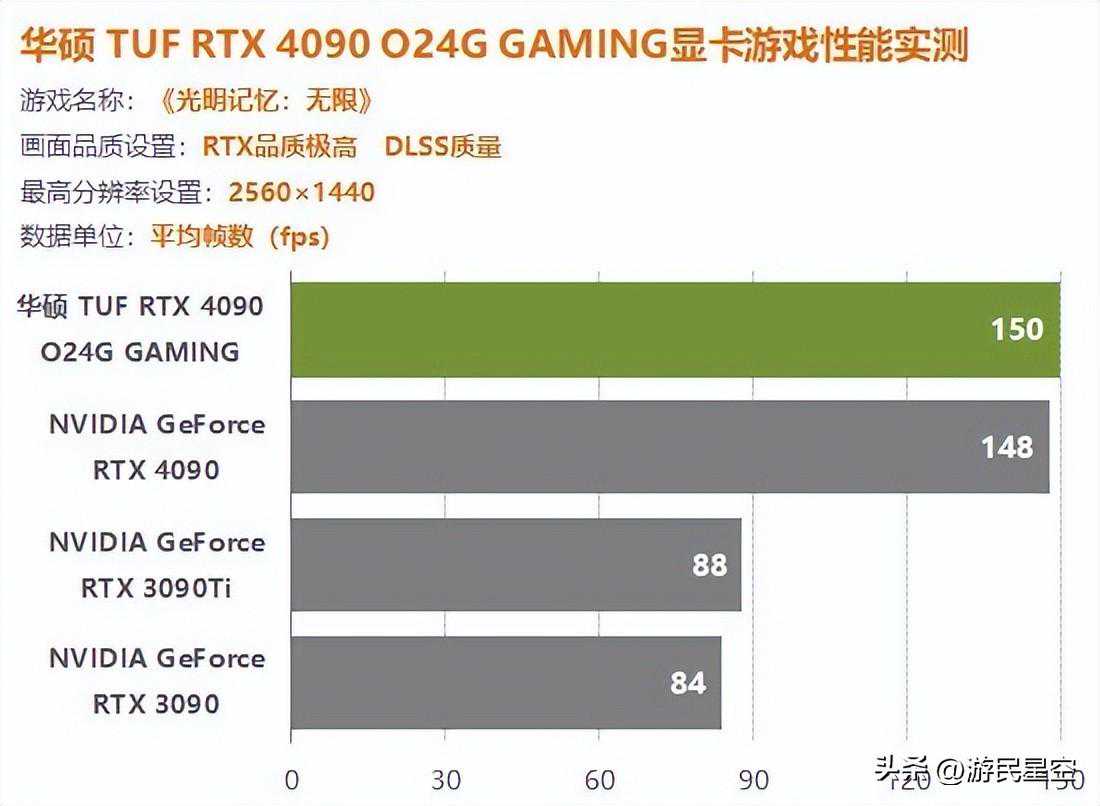

2K分辨率游戏帧数实测

光追游戏《杀手3》实测

杀手3

4K分辨率游戏帧数实测

2K分辨率游戏帧数实测

光追游戏《神殒》实测

神陨

4K分辨率游戏帧数实测

2K分辨率游戏帧数实测

DLSS3游戏《赛博朋克2077》实测

赛博朋克2077

4K分辨率游戏帧数实测

DLSS3测试版质量模式4K分辨实测

2K分辨率游戏帧数实测

DLSS3测试版质量模式2K分辨实测

《赛博朋克2077》开启DLSS3模式后提升也十分显著,不过4K分辨率下开启性能模式未能达到NVIDIA官方说明中的100fps以上,也有说法是beta测试程序原有的机制未能将插入的帧数部分显示出来,这是一种全新的即时渲染方式,和以往都不同。可以肯定的是这个游戏的DLSS3功能还属于内部测试阶段,还存在不完善因素,需要等到DLSS3版本正式更新后才能展示出真正成绩。

DLSS3游戏《F122》实测

F122

4K分辨率游戏帧数实测

DLSS3测试版质量模式4K分辨实测

2K分辨率游戏帧数实测

DLSS3测试版质量模式2K分辨实测

2K分辨率下本身帧率已经很高,DLSS3质量模式提升明显,但性能模式进步不大,可能建模速率已到CPU性能上限,4K测试似乎佐证了这一点。

结语

4K分辨率游戏帧数实测

2K分辨率游戏帧数实测

使用NVIDIA提供的测试码,让我们可以提前玩到DLSS3版本的《赛博朋克2077》和《F122》,可能是由于测试版本优化不佳的原因,两款游戏的DLSS3测试版本帧数成绩表现并不如人意,在4K分辨率下游戏帧数表现远低于现在的DLSS2正式版本,所以DLSS3版本的测试成绩仅供大家参考,实际游戏体验应以目前的DLSS2正式版本成绩为准。

从测试结果来看,除了不支持DLSS技术的《杀手3》之外,其它参测游戏即便是在4K分辨率下开启最高光追特效,RTX4090显卡也能轻松保持60FPS以上的游戏平均帧数表现,2K分辨率更是游刃有余,即便是《杀手3》也能达到90FPS以上的游戏平均帧数成绩。

待机状态

在待机状态下,华硕TUFRTX4090O24GGAMING显卡的整体功耗约为8W,三个散热风扇均处于停转状态,GPU核心温度显示为30.7℃,HotSpot温度为39.3℃。

静音模式

在静音模式下运行Furmark对显卡进行单独烤机测试,20分钟后GPU核心温度稳定在了69℃,HotSpot温度为78.9℃,此时三个散热风扇的转速均为1200RPM,几乎听不到风扇噪音。

性能模式

开启性能模式运行Furmark对显卡进行单独烤机测试,20分钟后GPU核心温度维持在了65摄氏度,相比静音模式低了4℃,HotSpot温度为76℃,相比静音模式低了近3℃,而三个散热风扇的转速则提升到了1655RPM左右,仅能听到细微的风扇转动声音,噪音环境依然非常安静。

结语:凭借着新一代AdaLovelace架构和第三代RT单元,RTX4090显卡实现了光追性能的巨大提升,理论光追性能相比RTX3090Ti提升幅度超过了一倍(DXR理论性能提升幅度达133%),实际应用性能提升幅度也能达到70%左右,这让玩家在面对4K分辨率光追游戏时不用再唯唯诺诺,有了可以正面硬刚的资格,不过这份资格也并不是所有玩家都可以享受到的,12999元的首发价格同样会让大部分普通游戏玩家望而却步,但回想一下一年前2、3万块钱都买不到的RTX3090,又会觉得RTX4090只卖12999真的很便宜——当然前提是没有“黄牛”炒作RTX4090显卡的价格。

继公版RTX4090显卡之后,华硕也即将上架自家的非公显卡产品,其中就包括了主打品质的TUFGAMING系列的TUFRTX4090O24GGAMING显卡,在NVIDIA已经极力压榨RTX4090性能的前提下,依靠科学的工程设计和扎实的做工用料,进一步提升GPU核心频率,让TUFRTX4090O24GGAMING显卡的性能再上一个台阶,全面超越公版RTX4090显卡,将会成为游戏玩家畅玩4K光追游戏的最佳利器。
