浅谈常见315/433无线遥控设备原理与分类

创作立场声明：无线遥控学习笔记

无线遥控模块广泛地运用在遥控开关、车辆解锁、车库门控制、门禁系统等领域。一套遥控接收设备由发射部分和接收部分组成，发射器可以将控制者的控制按键经过编码，调制到射频信号上面，然后发射出无线信号。而接收器是将接收到的无线信号进行解码，从而得到与控制按键相对应的信号，然后再去控制相应的电路工作。

发射器与接收器两者之前的通信频率常见的有315Mhz和433Mhz，发射器有单通道~四通道的。接收电路按工作方式可以分成超外差接收方式和超再生接收方式，按输出类型的不同又分为带电输出与不带电输出。本文将聊一聊关于无线遥控的这些事儿。

遥控模块按信号接收方式分为两种：超外差接收模块与超再生接收模块，百度了两者的原理摘抄如下（看看就行，不必理解）：

超外差式解调电路是设置一本机振荡电路产生振荡信号，与接收到的载频信号混频后，得到中频(一般为465kHz)信号，经中频放大和检波，解调出数据信号。由于载频频率是固定的，所以其电路要简单一些。超外差式接收机优点是频率稳定，抗干扰能力好，和单片机配合时性能比较稳定，缺点是灵敏度比超再生低，价格远高于超再生接收机。

某厂家的超外差接收模块与超再生模块的比较：

遥控器上的按键怎么知道控制的是哪一个模块呢？就要了解一下「固定码」与「学习码」：

固定码：接收模块和遥控是一一对应的，买接收模块的时候会配一个遥控器，其他遥控器控制不了。优点是：稳定，缺点是：不安全，容易重码，而且很容易被复制。

学习码：使用前需用无线遥控器对准接收模块上的学习按键进行对码学习完成配对，可以自定义是哪个键来控制哪个模块，重码率和保密性相对较好。

固定码和学习码不太安全，因为他们的编码数目是有限的，于是出现了「滚动码」，采用了较长的编码方式，一般用于身份验证的场景，比如汽车遥控器，银行无线门锁等。

要判断遥控模块采用的是固定码还是学习码，只需要打开外壳看下里面的芯片：固定码无线遥控器主要是采用2260/2262/2264等编码芯片，所配对的接收解码芯片是2270/2272/2294；学习码无线遥控器主要是采用1527/2240/101等学习码芯片。

比如上图左边是433Mhz的固定码遥控器，右边的是315Mhz的学习码遥控器。

接收模块按输出类型分为带电输出与不带电输出，带电输出意思是输出引脚输出低电平/高电平，输出口的驱动能力较弱，一般不能直接带负载，通常用MOS管来增强驱动能力。不带电输出就是在接收模块输出的后级加一个继电器，实际输出引脚为继电器的NO、COM、NC脚，在不带电输出模块上飞两根线就可以带电输出了。

上面介绍的都是理论知识，下面来看几个发射与接收模块实物，了解下他们的功能与用法。

以这款SRX855ASK带解码接收模块为例，ASK是一种调制方式，带解码意味着无需使用解码芯片二次开发，拿来直接能用，数据手册里说该模块「自动识别和学习2262、1527、2240等常用编码方式」，也就是说固定码和学习码的遥控器都可以配对。▲

第5个引脚是对码按键，外接按键用来对码/清码和切换工作模式。▲

典型应用电路如上图所示，D1-D4是4路开关量输出，驱动能力较弱，只有十几毫安，点亮LED还行，驱动电机或者电磁铁的话输出电流就不够了。

我打算用来无线遥控四路电磁铁，于是设计用NCE6005双MOS管来增强模块驱动能力，右侧是PCB三维预览图，在嘉立创打样后用排针将无线接收模块和MOS驱动板焊接到一起，实测使用3.7V普通锂电池供电，电机堵转时工作电流可达几百毫安。

与接收模块配套的STX885是一款ASK带编码发射模块，内含ev1527数字编码电路，支持6个按键输入。▲

实际应用中可以使用配套的发射模块或者其他普通的遥控器。

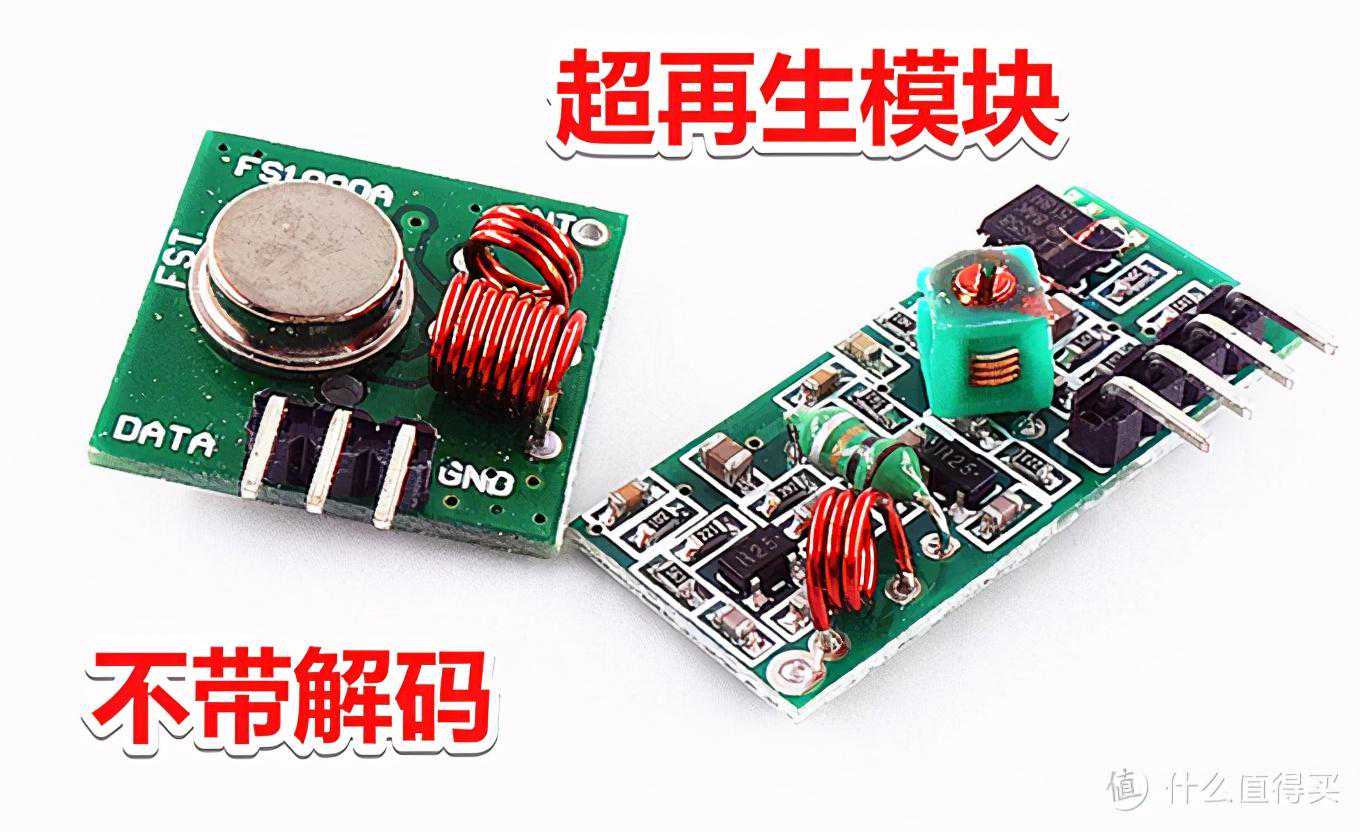

五、超再生发射/接收模块

超再生发射/接收模块上如果没有长方形的18脚芯片，那就是不带解码的，需要使用单片机或者2262/2272芯片进行编解码。

我们DIY用一般选择带有解码功能的接收模块+无线遥控器套件。

PT2262/PT2272是台湾普城公司生产的一种CMOS工艺制造的低功耗低价位通用编解码电路，编码芯片PT2262发出的编码信号由：地址码、数据码、同步码组成一个完整的码字，解码芯片PT2272接收到信号后，其地址码经过两次比较核对后，VT脚才输出高电平，与此同时相应的数据脚也输出高电平，如果发送端一直按住按键，编码芯片也会连续发射。

PT2272的数据输出位根据其后缀不同而不同，数据输出具有“暂存”和“锁存”两种方式。后缀为“M”为“暂存型”，后缀为“L”为“锁存型”，其数据输出又分为0、2、4、6不同的输出，例如：PT2272-M4则表示数据输出为4位的暂存型遥控接收芯片。

PT2272接收模块的原理如上图所示，电感L1和L3用来改变315Mhz/433Mhz工作频率，接收到的信号经由运放LM358放大后输入PT2272的14脚，PT2272再将收到的信号解码，D0-D3输出相应的电平，超再生接收模块的直接输出电流也是较小的，要增强输出能力可以使用之前提到的三极管或者MOS放大电路。

以上就是最近有关无线遥控的学习笔记，感谢观看，如有不对，欢迎指正！
