大疆Mavic Air2 拆解：如何打造影像界的“全能”无人机

近期，大疆推出了二代MavicAir，相较于两年前的一代，此次有了较大的更新。MavicAir2最大更新亮点在于4800万像素的提升以及34分钟的飞行时间，相比第一代MavicAir来说续航里程提升了13分钟。

MavicAir2支持8K移动延时摄影，搭载了图传技术支持1080P/30fps最远10公里图传距离，官网售价单机4999元。

本期集微拆评就带来MavicAir2的拆解。

配置一览

云台：4800万像素摄像机

电池：3500mAh锂离子聚合物电池（额定电量）

特色：小巧轻便|50米高度精准悬停|6个避障传感器|三轴云台

拆解步骤

MavicAir2无人机选用的是可拆电池，通过金属弹片固定在无人机背部。启动开关也集成在电池盒上。

11.55V，3500mAh锂电池模组型号：PB2-3500mAh-1155V。背面标签显示电池由东莞新能安科技有限公司生产。

无人机电池仓内标签信息

螺旋桨两两为一组，组装时螺旋桨与电机上都有颜色标记防止组装错误，并且每对螺旋桨都有一副备用桨叶。

无人机四端都带有飞行信号灯。

无人机下方盖板通过6颗内六角螺丝固定。底部避障传感器支架两侧共有3颗内六角螺丝，避障传感器通过BTB接口与主板固定。

模块上固定有两颗SmartSens的传感器用于避障功能，传感器模组采用灌胶方式固定在金属支架上。

无人机底壳采用金属材质制造，中心是一颗LED补光灯，补光灯板通过2颗十字螺丝固定。避障传感器视窗口内侧有泡棉材料，一端有两处红外距离传感器防护罩。

卸下固定云台的6颗六角螺丝，断开与主板的BTB接口，取下三轴云台。断开主板上所有BTB连接器和RF同轴电缆线，取下主板。主板通过卡扣固定在机身内。

两颗红外距离传感器通过两颗十字螺丝固定在主板背面，主板正面则是散热风扇和散热片。

散热片与主板之间涂有大量的蓝色散热硅脂。

两颗红外距离传感器的主要作用是让MavicAir2在50米高度范围内精准悬停。

从电池仓内拧下6颗六角螺丝，撬开无人机顶盖和机身的卡扣，取下无人机顶盖。顶盖内侧有一层导电胶布和一条接地软板。

固定在机身前端的是GNSS卫星定位板，主板与前方两个避障传感器以及电源板都通过BTB接口连接。接口都有使用金属板和螺丝二次固定。

GNSS卫星定位板反面用螺丝固定着电子陀螺仪模块，该模块与机身之间有缓冲橡胶。

除了螺丝外，电子陀螺仪模块还通过BTB接口与卫星定位板连接。取下模块并进行拆解后发现中间是一块软硬结合板，板上集成多颗9轴加速度计和电子陀螺仪芯片。并涂有大量蓝色散热硅脂。

前后两组避障传感器模块都通过螺丝固定。这两组避障传感器同样使用灌胶方式固定在金属支架上，四颗传感器同样都为SmartSens的产品。

由于布局的原因，后两颗模组通过连接同一根FPC软板来连接主板。并通过金属板固定接口。

四轴电机连接线和飞行灯连接线都通过焊锡焊在电源板上。拆解电源板时，除了螺丝外，还需要使用电烙铁断开各导线与电源板之间的连接。

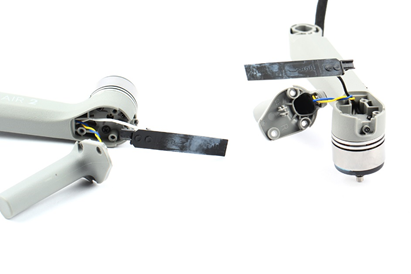

取下四个支撑臂需要先拧掉固定螺丝，取出轴承，然后才可拆下。

对前支撑臂进行拆解后，在下方的支撑件可以看到PCB天线板。

前臂的飞行LED灯小板固定在与支撑件的连接处。后臂的则是固定在底盖上。

云台拆解

mavicAir2的三轴云台带有一颗4800万像素摄像头。摄像头和云台驱动电机各通过一条软板与主板连接。

云台的拆解还算简单，撬开云台周边四个盖板，模组后盖的两颗螺丝位于摄像头模组两侧，摄像头模块则通过三颗螺丝固定在模组内。

集合图

主板IC信息

主控主板正面主要IC

1.Ambarella-H6-图像处理器方案芯片

2.SKHynix-H9HCNNN8KUML-LPDDR4内存芯片

3.Samsung-KLMAG1JETD-闪存芯片

4.DJI-S1-信息同步传输芯片

5.TI-OPT3101-避障传感器前端模块

主板背面主要IC

1.Active-Semi-ACT8846-电源管理芯片

2.ImaginationTechnologies-IMGIE1000-双频WIFI方案芯片

GPS模块主板正面IC

1.STMicroelectronics-六轴加速度计和陀螺仪芯片

GPS模块主板背面IC

1.ublox-M8030-KT-GNSS卫星定位方案芯片

2.iSentek-IST8310-电子罗盘芯片

电源主板背面IC

1.Active-Semi-PAC5223-飞行螺旋桨电机驱动芯片（4颗）

2.ALPHAOMEGA-AON7934-不对称n通道AlphaMOS芯片（共12颗）

总结信息

MavicAir2拆解简单，但不易复原，整机内使用大量六角螺丝和卡扣来固定机体，内部各种板之间用FPC软板连接，整机四个螺旋桨电机都通过焊接方法连接在电源板上。整机内部没有发现防水措施，只有少量泡棉材料。

MavicAir2出色的影像表现和飞行性能足以满足大多数消费者的需求，是一款为内容创作者量身打造的较为全能的无人机，也是御Air或御Mini的理想升级机型。（校对/零叁）
