1K420101钻孔灌注桩施工质量事故预防措施

（一）可能存在的问题

地质勘探主要存在：

①勘探孔间距太大、孔深太浅，

②土工试验数量不足、

③土工取样和土工试验不规范，

④桩周摩阻力和桩端承载力不足等问题；

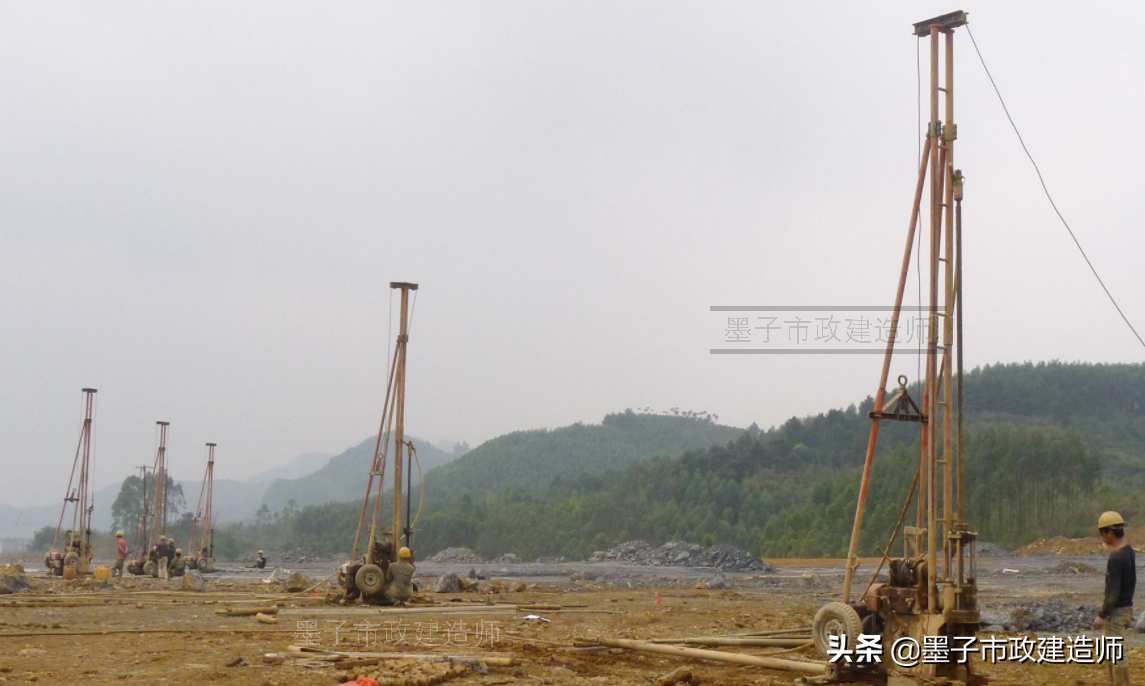

▼钻孔勘探

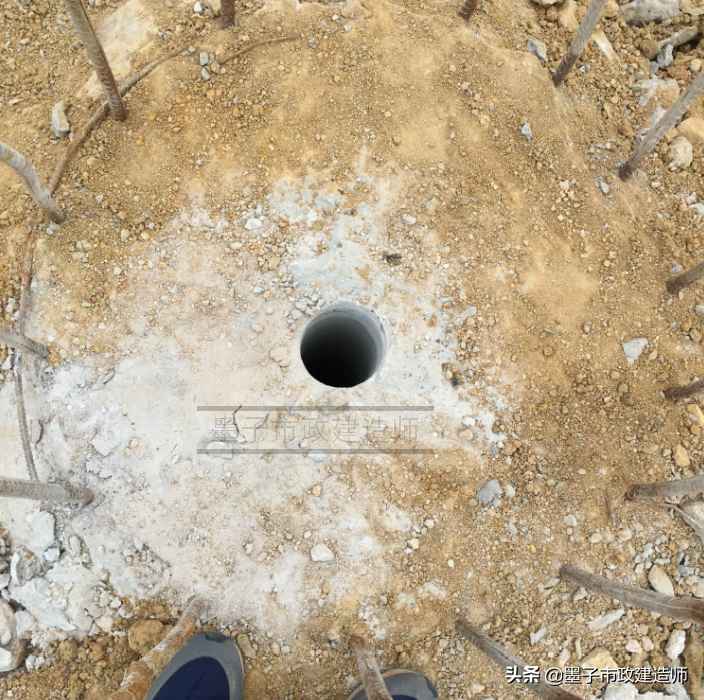

▼钻孔抽芯

设计文件主要存在对地质勘探资料没有认真研究、桩型选择不当、地面标高不清等问题。

▼桩型选择

（二）预防措施

在桩基开始施工前，对地质勘探资料和设计文件进行认真研究。

▼认真研究图纸和勘探资料

对桩基持力层厚度变化较大的场地，应适当加密地质勘探孔；必要时进行补充勘探，防止桩端落在较薄的持力层上而发生持力层剪切破坏。场地有较厚的回填层和软土层时，设计者应认真校核粧基是否存在负摩擦现象。

▼现场勘探

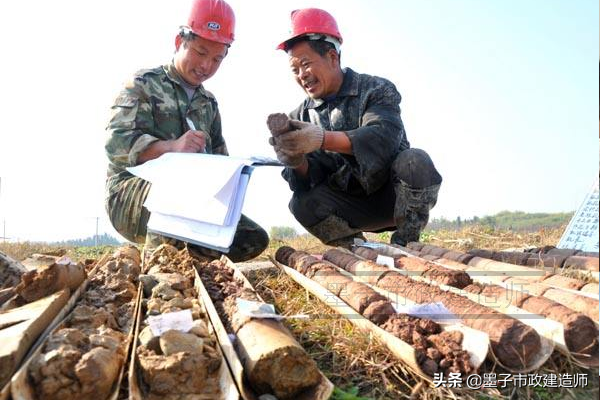

▼持力层土体抽样核对

（一）孔口高程的误差

孔口高程的误差主要有两方面：

A:一是由于地质勘探完成后场地再次回填，计算孔口高程时疏忽而引起的误差；

B:二是由于施工场地在施工过程中废渣的堆积，地面不断升高，孔口高程发生变化造成的误差。

其对策是认真校核原始水准点和各孔口的绝对高程，每根桩开孔前复测一次桩位孔口高程。

▼开孔前复测高层

（二）钻孔深度的误差

有些工程在场地回填平整前就进行工程地质勘探，地面高程较低，当工程地质勘探采用相对高程时，施工应把高程换算一致，避免出现钻孔深度的误差。

另外，孔深测量应采用丈量钻杆的方法，取钻头的2/3长度处作为孔底终孔界面，不宜采用测绳测定孔深。对于端承桩钻孔的终孔标高应以桩端进入持力层深度为准，不宜以固定孔深的方式终孔。

▼2/3钻头长度

因此，钻孔到达桩端持力层后应及时取样鉴定，确定钻孔是否进入桩端持力层。

▼孔口捞样

▼取样鉴定

孔径误差主要是由于作业人员疏忽错用其他规格的钻头，或因钻头陈旧，磨损后直径偏小所致。

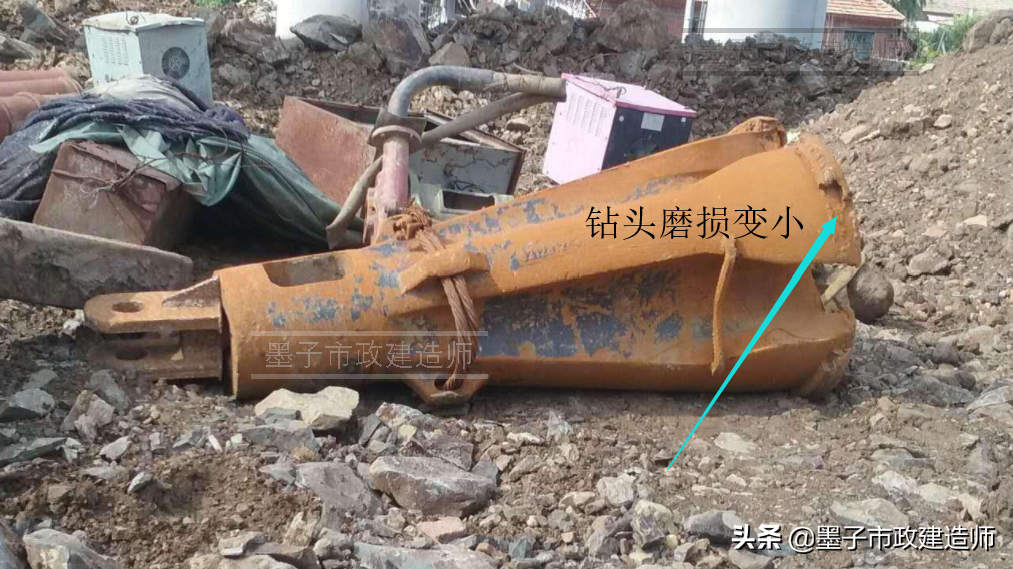

▼钻头磨损变小

对于直径800〜1200mm的桩，钻头直径比设计桩径小30〜50mm是合理的。每根桩孔开孔时，应验证钻头规格，实行签证手续。

▼孔径

(一）主要原因

(1)场地平整度和密实度差，钻机安装不平整或钻进过程发生不均匀沉降，导致钻孔偏斜；

(2)钻杆弯曲、钻杆接头间隙太大，造成钻孔偏斜；

(3)钻头翼板磨损，钻头受力不均，造成偏离钻进方向；

(4)钻进中遇软硬土层交界面或倾斜岩面时，钻压过高使钻头受力不均，造成偏离钻进方向。

▼主要原因示意图（大家把图记住，就不用去背文字了）

(二）控制钻孔垂直度的主要技术措施

(1)压实、平整施工场地；

▼压实，整平

(2)安装钻机时应严格检查钻机的平整度和主动钻杆的垂直度，钻进过程中应定时检查主动钻杆的垂直度，发现偏差立即调整；

▼钻机平整度，钻杆垂直度要保证

(3)定期检查钻头、钻杆、钻杆接头，发现问题及时维修或更换；

▼检查更换钻头

(4)在软硬土层交界面或倾斜岩面处钻进，应低速低钻压钻进。发现钻孔偏斜，应及时回填黏土，冲平后再低速低钻压钻进；

▼软硬土交界面

(5)在复杂地层钻进，必要时在钻杆上加设扶正器。

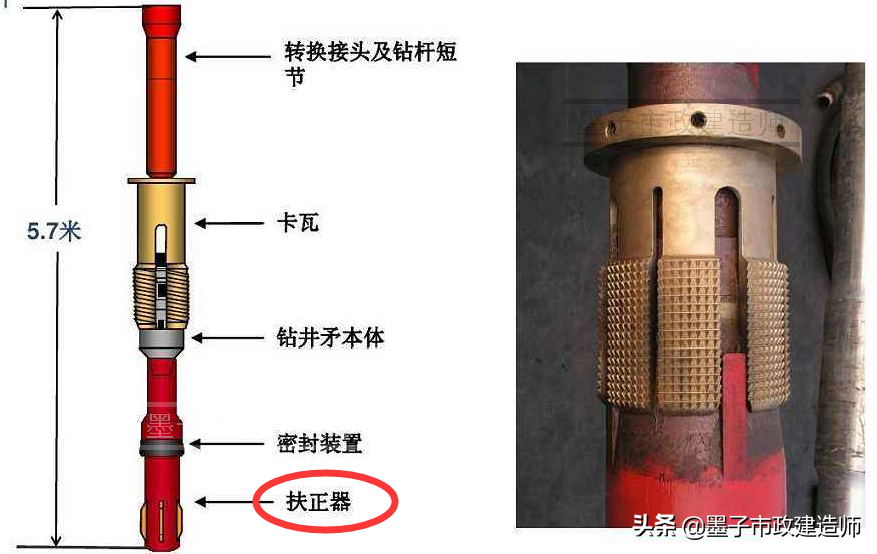

▼扶正器

（模拟题）

（2014年二级单选20）

关于钻孔灌注桩垂直度控制技术措施的说法，错误的是()

A.施工场地应平整压实

B.钻机钻杆应保持竖直

C.钻头翼板大小应该保持一致

D.在软硬土层交界面应高速钻进

··········

··········

··········

··········

答案：D

（2016年二级多选8）

关于钻孔灌注桩钻孔垂直度控制措施的说法，正确的有（）

A.在软硬土层交界面应高速钻进

B.施工场地应压实、平整

C.钻机安装时钻机底座的坡度应与场地坡度相一致

D.主动钻杆垂直度应及时调整

E.在倾斜岩面处应高钻压钻进

··········

··········

··········

··········

答案：BD

▼塌孔

▼缩径（缩径变大了就容易塌孔）

（一）主要原因

塌孔与缩径产生的原因基本相同，主要是

①地层复杂、

②钻进速度过快、

③护壁泥浆性能差、

④成孔后放置时间过长没有灌注混凝土等原因所致。

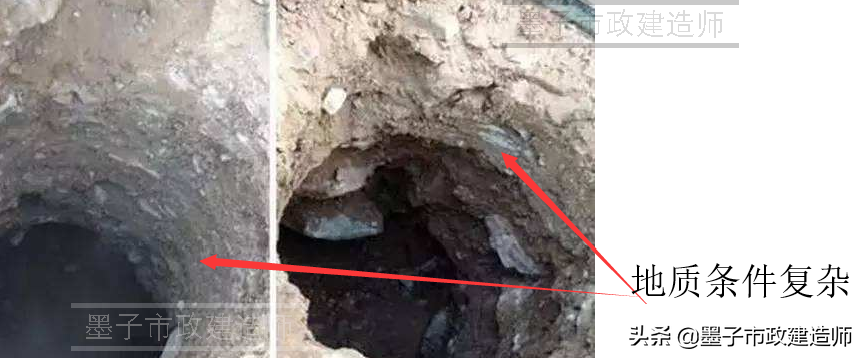

▼地质条件复杂

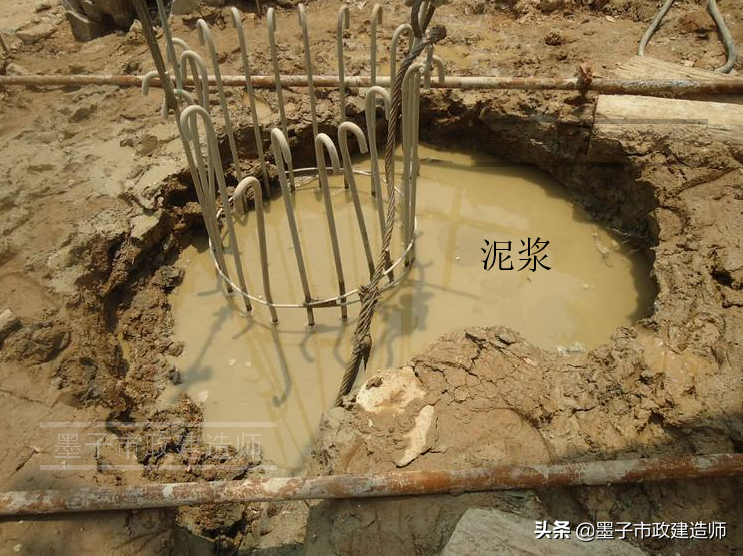

▼泥浆性能差

▼钻进速度过快

▼停放太长时间没有灌入泥浆

(2010年多选9）

造成钻孔灌注桩塌孔的主要原因有（）。

A.地层自立性差

B.钻孔时进尺过快

C.护壁泥浆性能差

D.成孔后没有及时灌注

E.孔底沉渣过厚

···········

···········

···········

···········

答案：ABCD

（2012年二级单选8）

钻孔灌注桩施工过程中，防止扩孔坍孔预防措施错误的是（D）

A.选用适用的泥浆

B.保证孔内必要水头

C.避免触及和冲刷孔壁

D.加快进尺速度

···········

···········

···········

···········

答案：D

（二）预防措施

钻（冲）孔灌注桩穿过较厚的砂层、砾石层时，成孔速度应控制在2m/h以内，泥浆性能主要控制其密度为1.3〜1.4g/cm3、黏度为20〜30s、含砂率不大于6%，若孔内自然造浆不能满足以上要求时，可采用加黏土粉、烧碱、木质素的方法，改善泥浆的性能，通过对泥浆的除砂处理，可控制泥浆的密度和含砂率。

▼木质素

没有特殊原因，钢筋骨架安装后应立即灌注混凝土。

▼钢筋笼安装

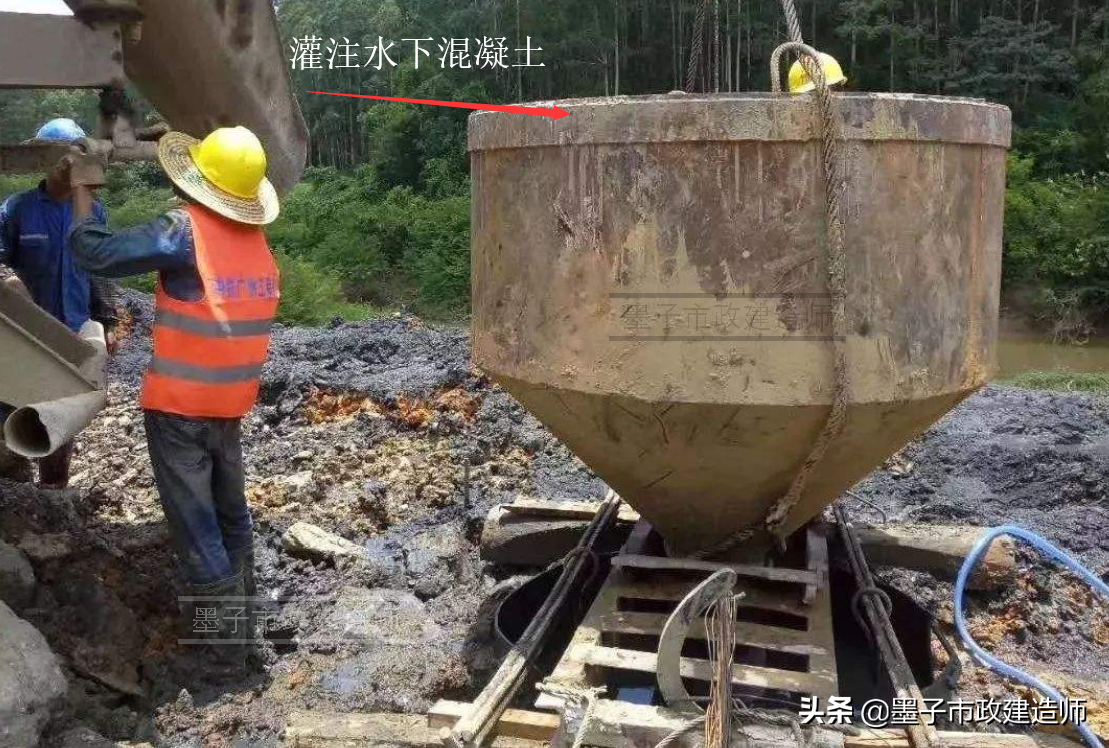

▼灌注水下混凝土
