Linksys WRT32X AC3200规格 无线路由器 开箱评测拆解

【前言】

WRT32X是Linksys一款采用Killer优化引擎，AC3200规格，为游戏玩家提供专业家庭网络的无线路由器新品，下面我们就来看看这款产品的具体表现。

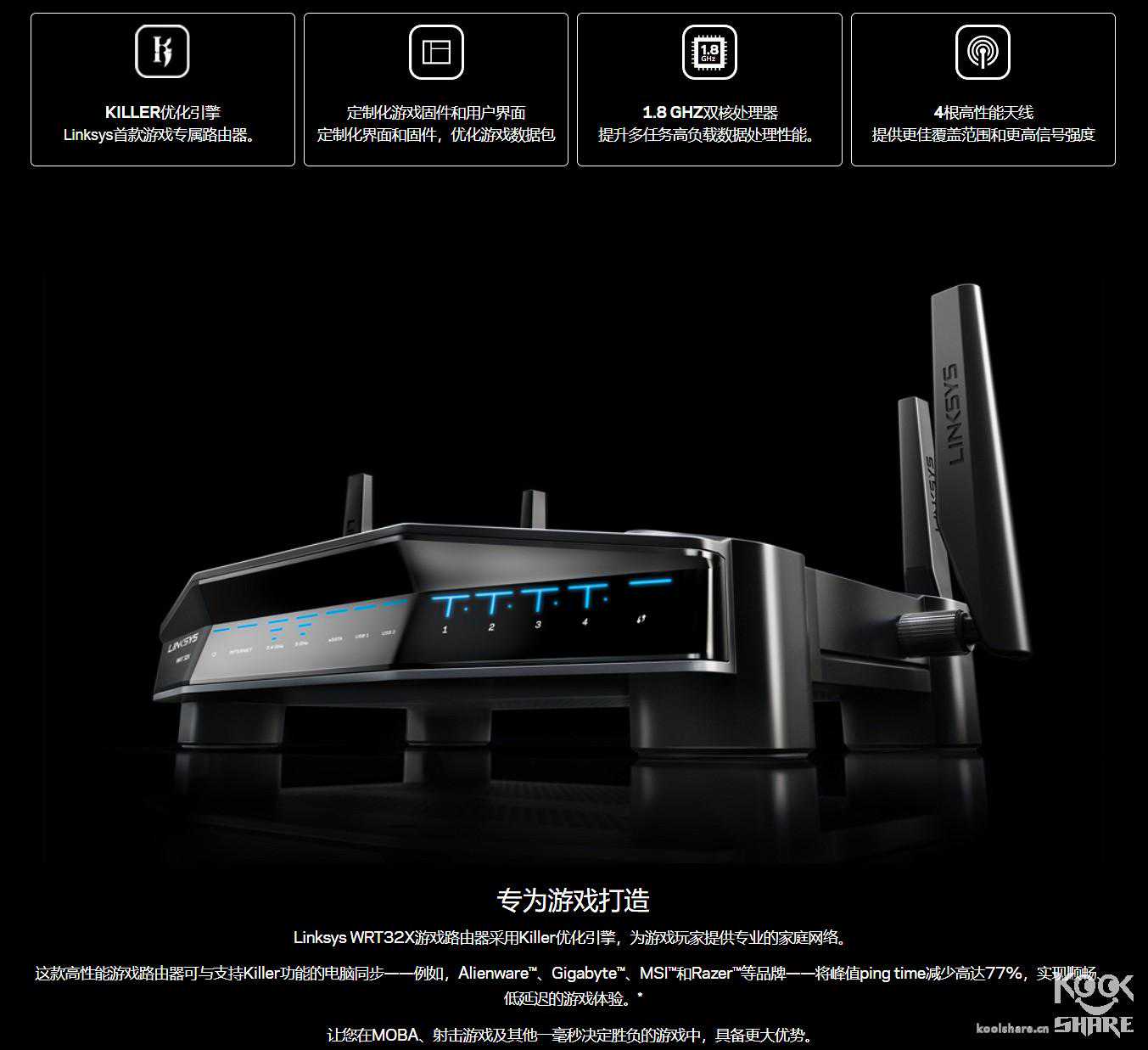

▲具备1.8GHZ双核处理器，4根高性能天线，为游戏打造的Killer优化引擎

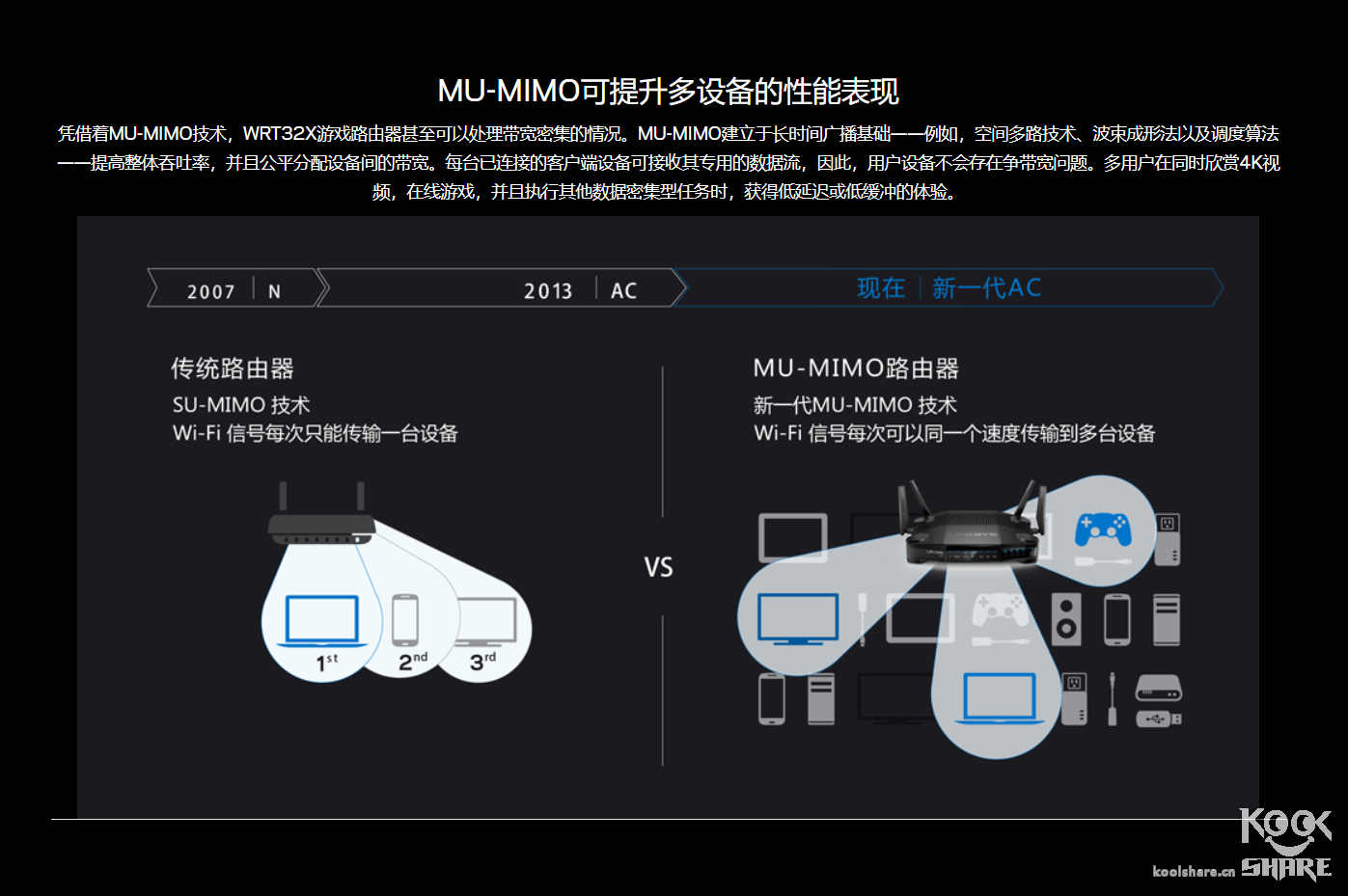

▲MU-MIMO可提升多设备的性能表现

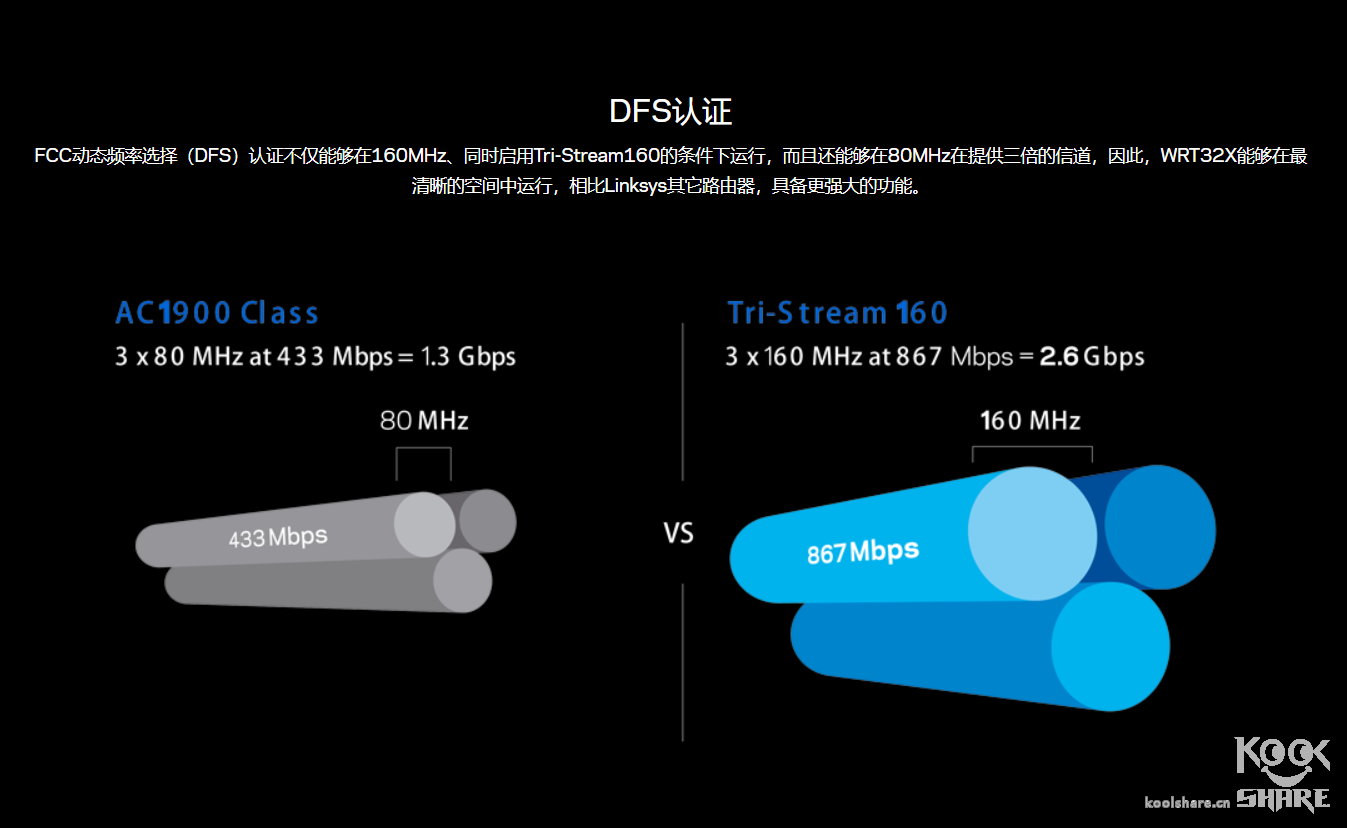

▲DFS认证

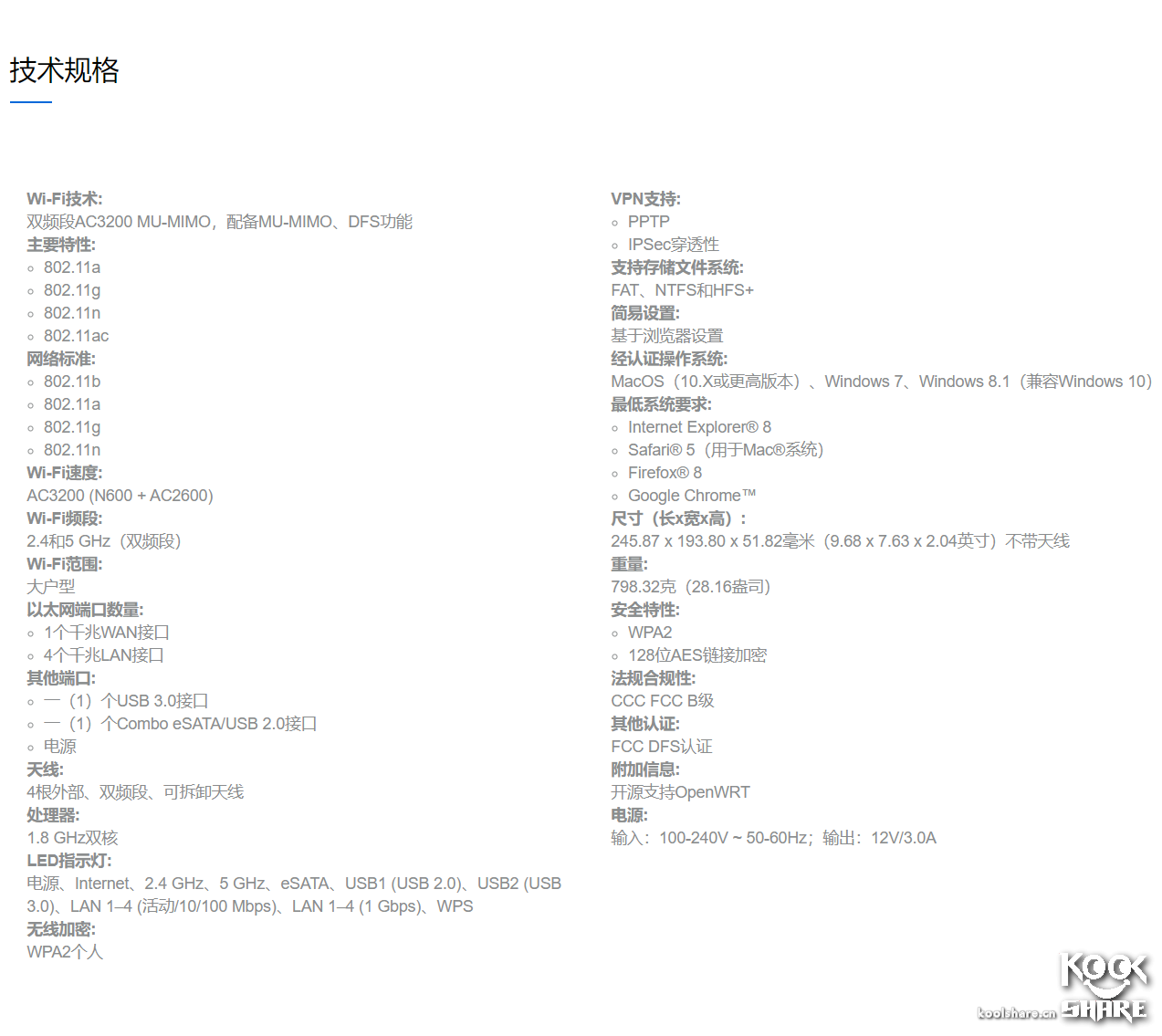

▲技术规格

【开箱】

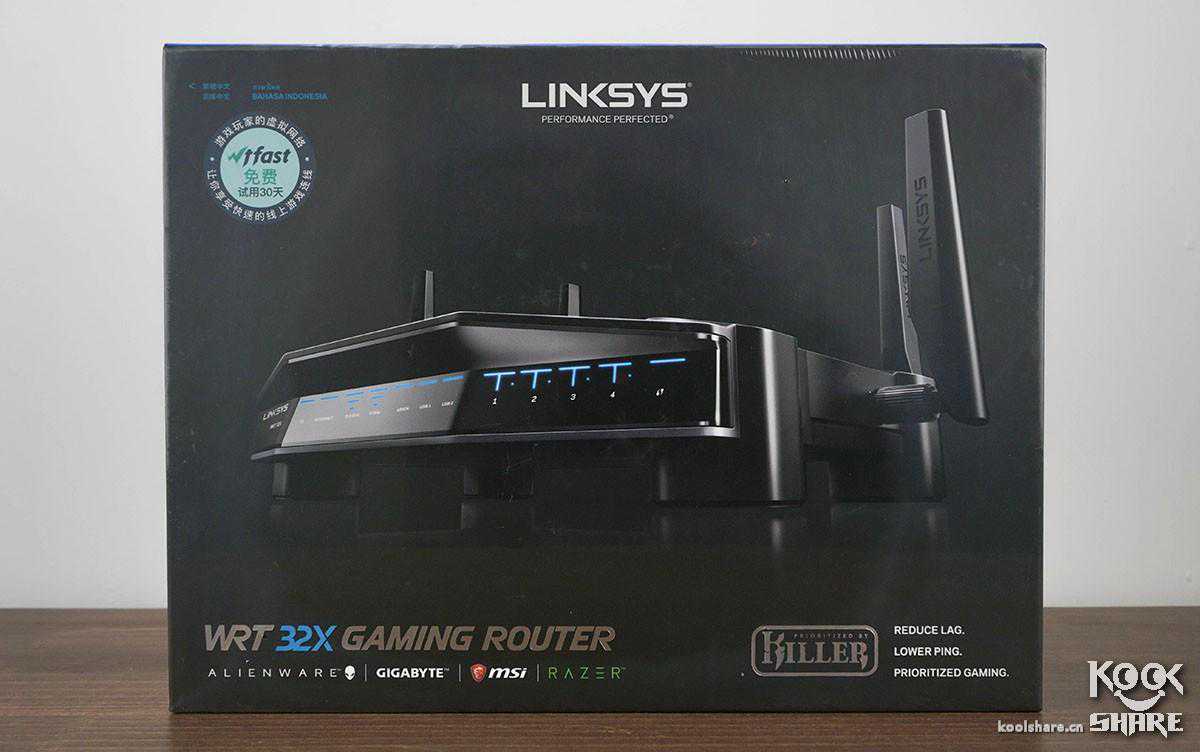

▲LinksysWRT32X包装盒正面，全新未拆封。Gaming代表了这是一款为游戏优化的路由器

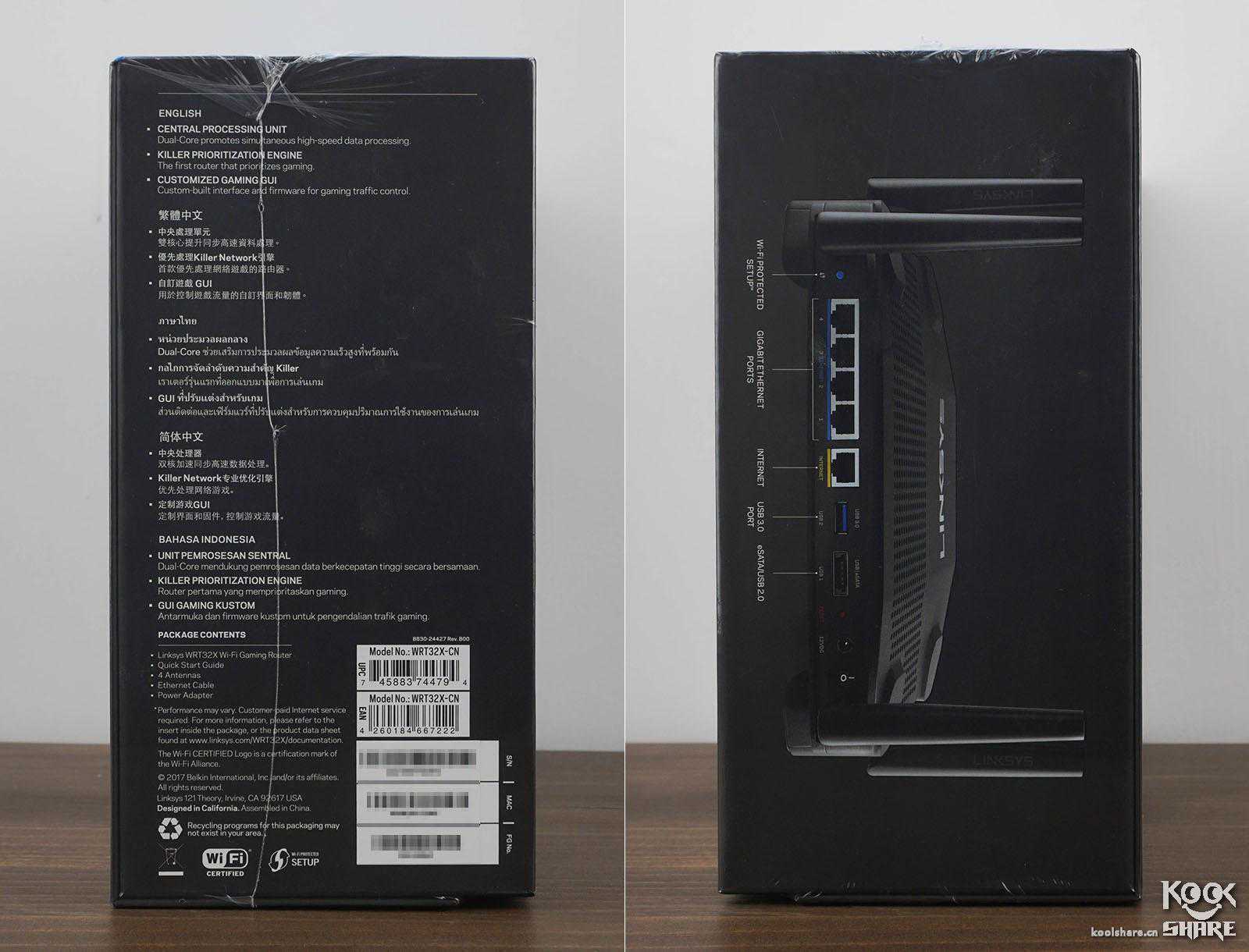

▲从背面可以看到WRT32X路由器将PingTime有效减少77%

▲侧面技术规格和IO接口一览

▲撕掉塑封后的包装盒正面

▲包装盒背面

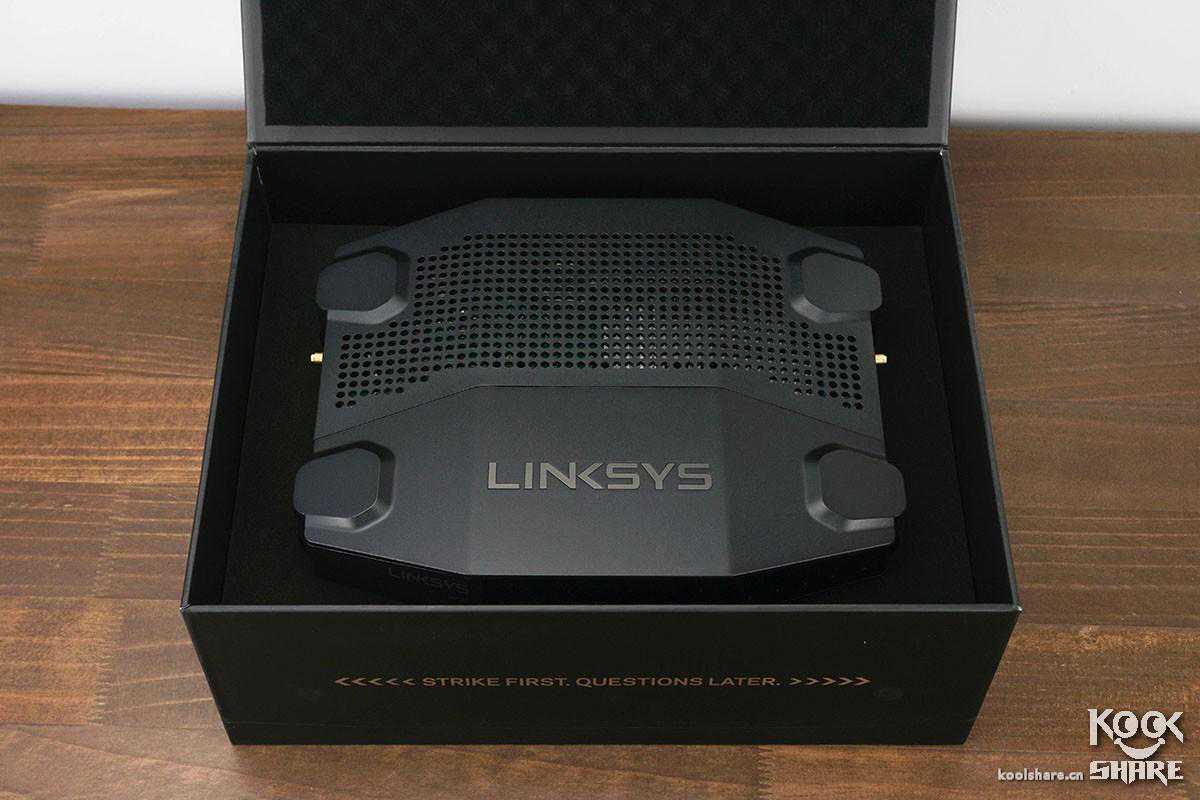

▲打开包装盒，就能看到路由器主体了

▲拿出路由器，可以看到说明书，保修卡之类的纸质文档

▲取出说明书就能看到Linksys的4根高性能天线

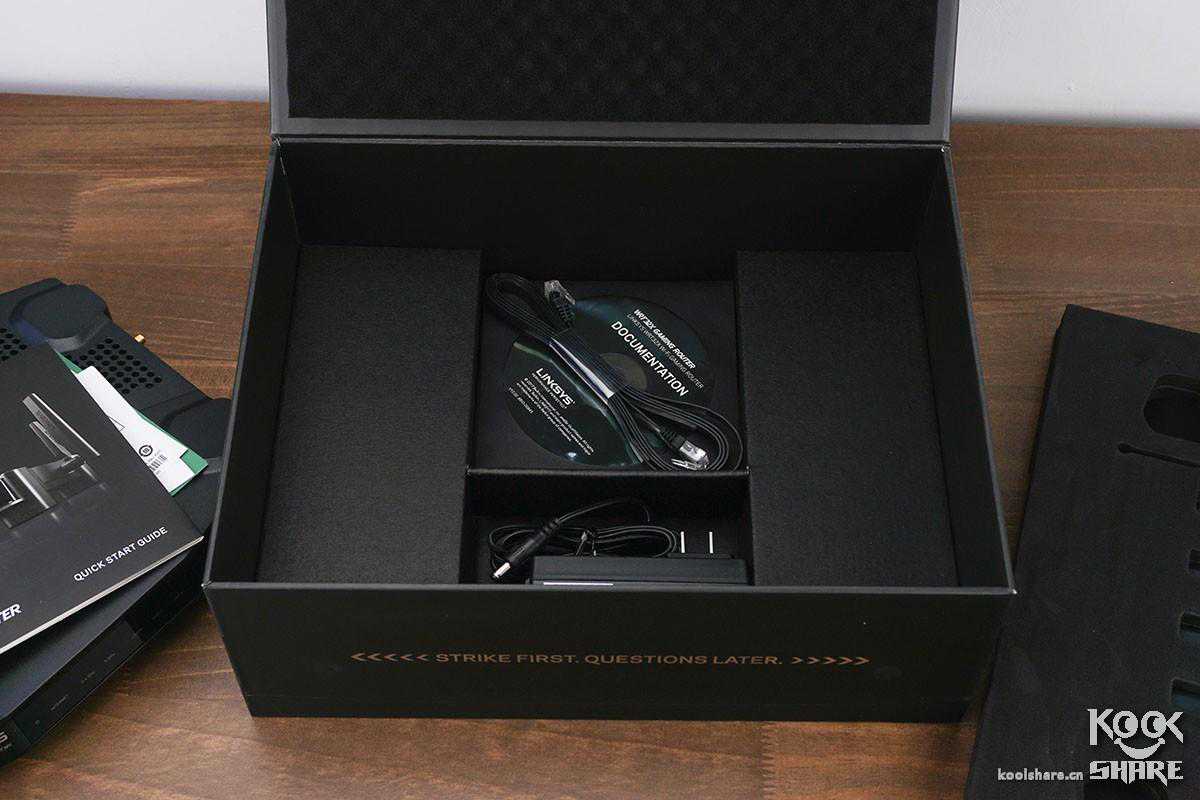

▲揭掉天线这一层，就能看到网线，光盘和电源插头静静的躺在盒底

▲所有部件

▲非屏蔽线

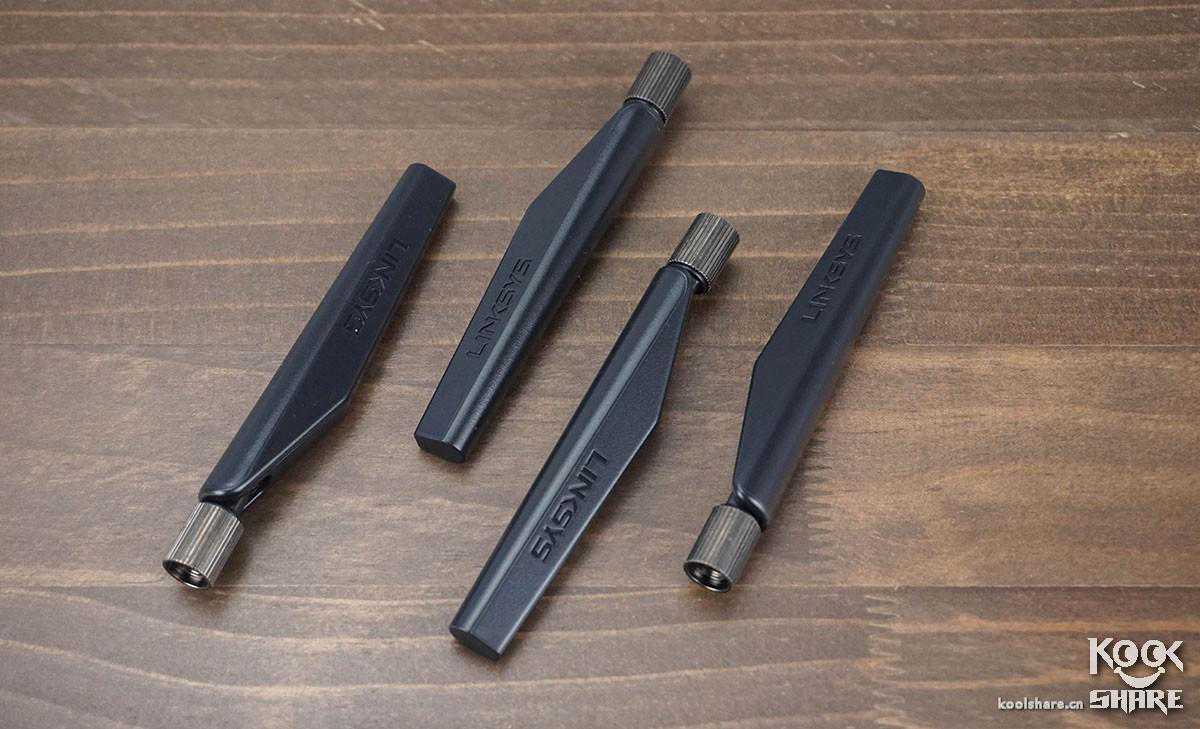

▲4根高性能天线特写

▲电源特写

▲电源规格，12V3A

▲路由器主体，WRT32X一改WRT前辈蓝黑配色的机身风格，全黑色机身更显GEEK，也更符合其gaming定位

▲前面板，各种信号灯一应俱全，方便查看运行状态

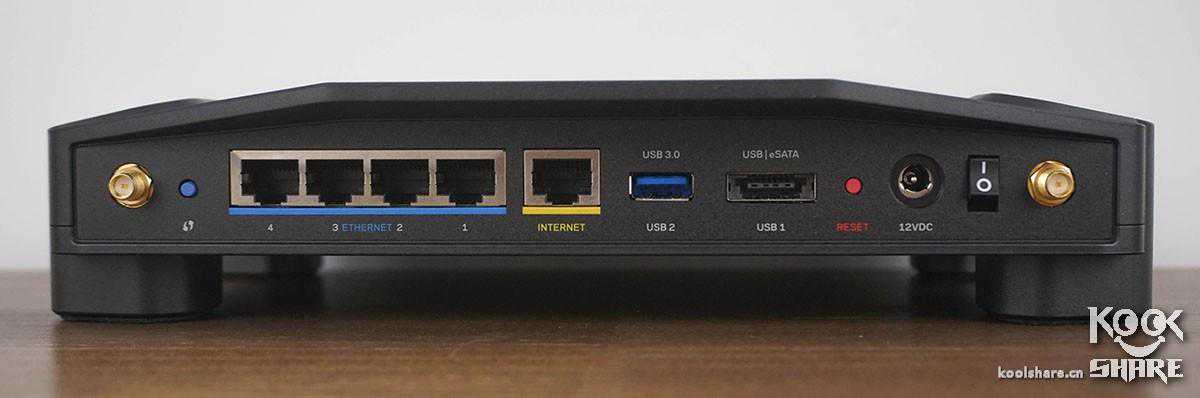

▲路由器背部接口一览，从左到右一次是天线，WPS，4LAN1WAN,，esata，reset，DCin，电源开关

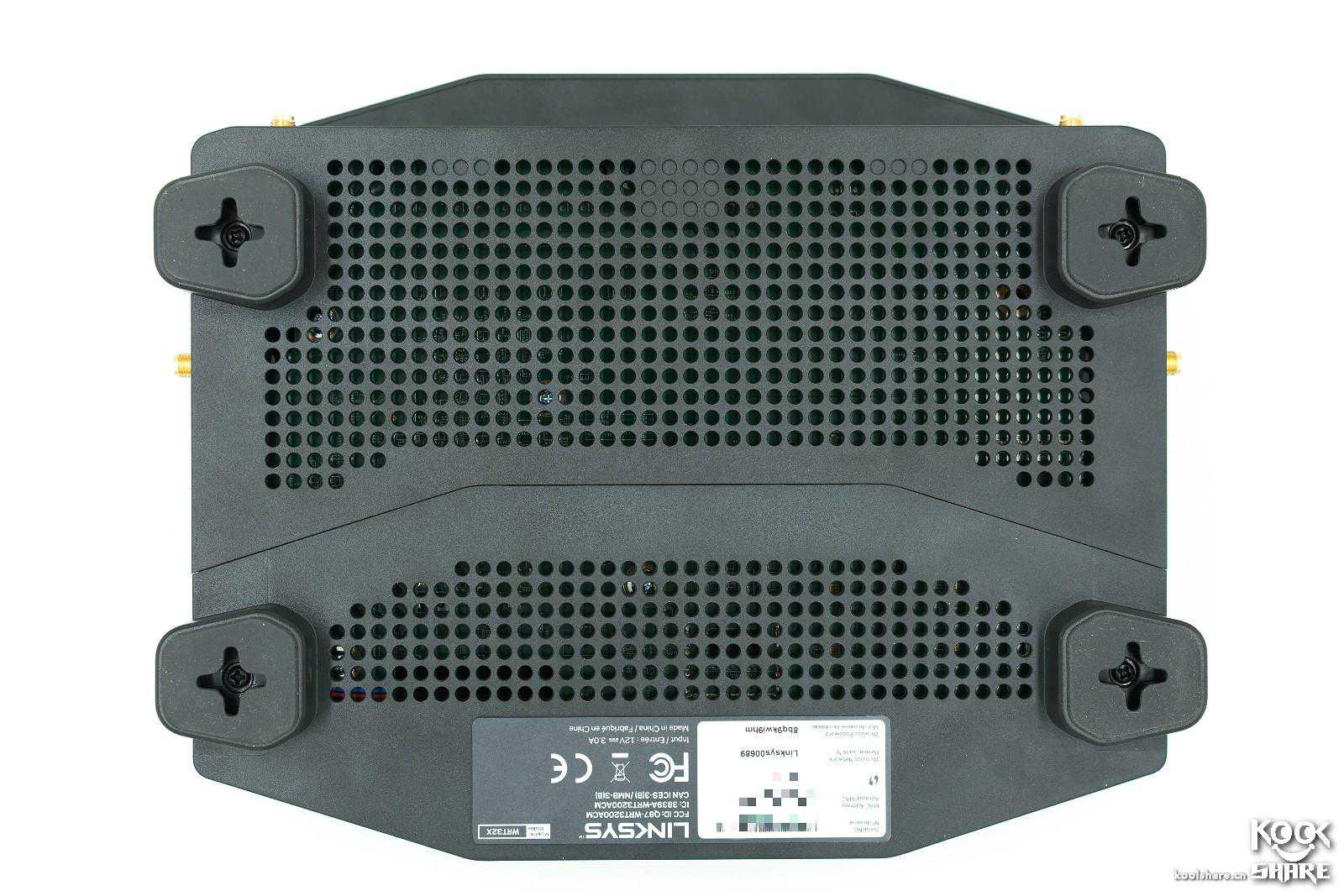

▲路由器底部是密密麻麻的散热孔，保证机器运行良好的散热性

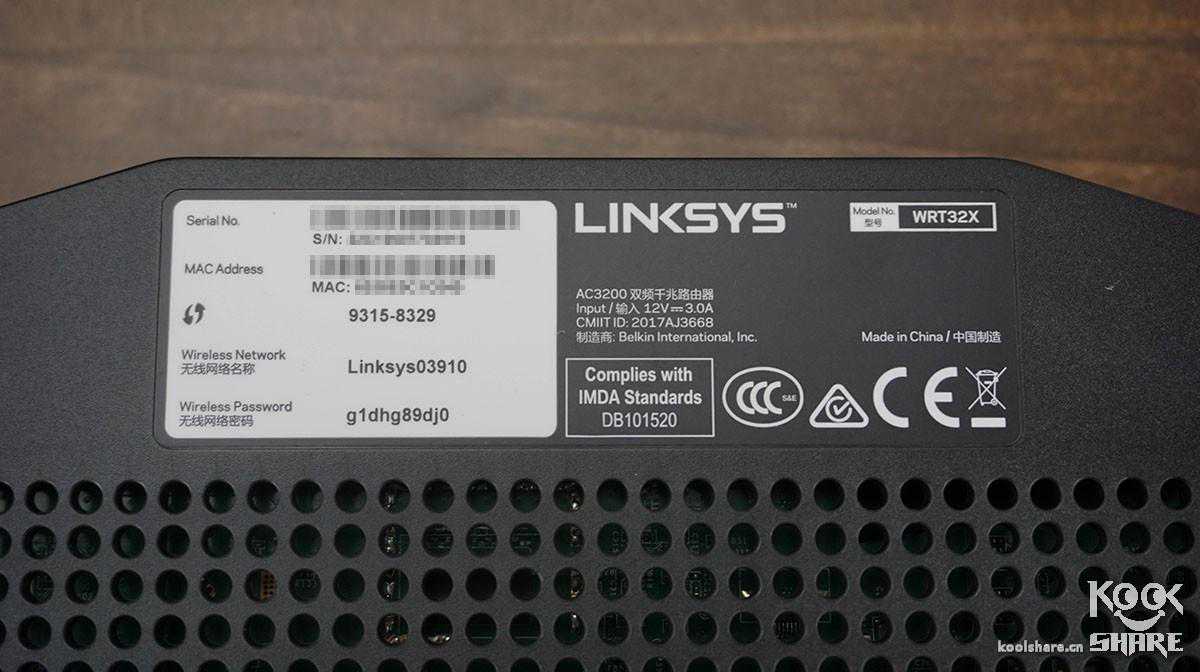

▲底部铭牌

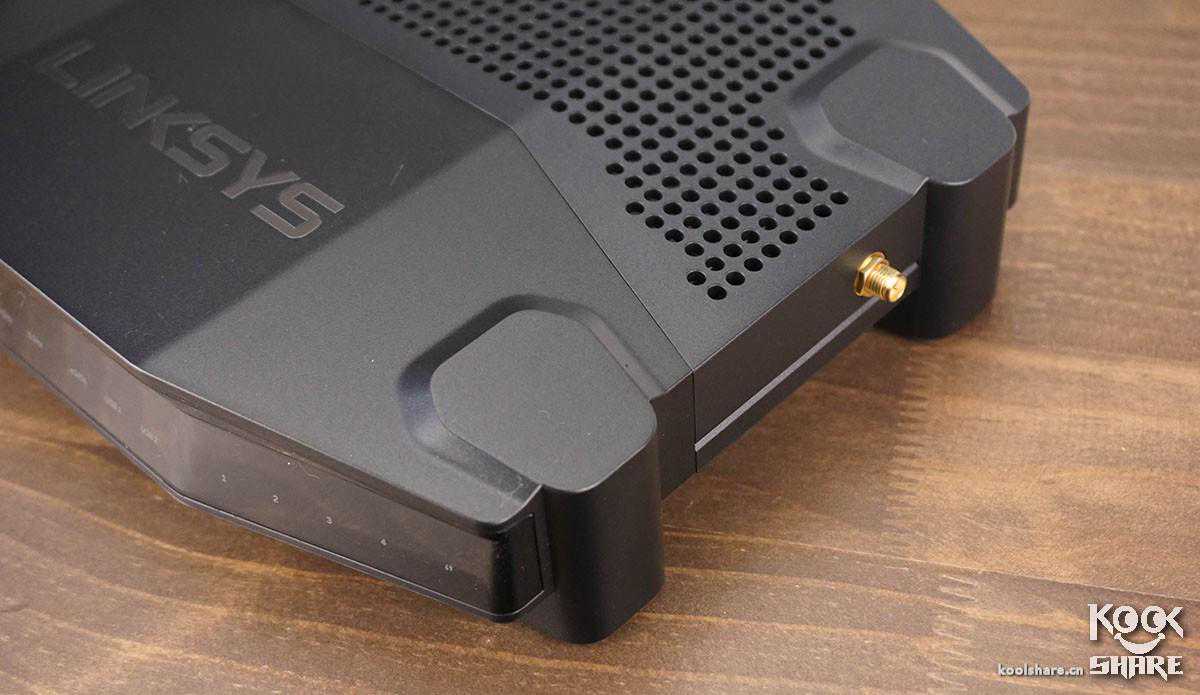

▲天线接口特写

▲安装好天线的路由器，WRT系列的经典造型加上全黑色的外观，霸气十足

【拆解】

▲将底部四颗螺丝拆除

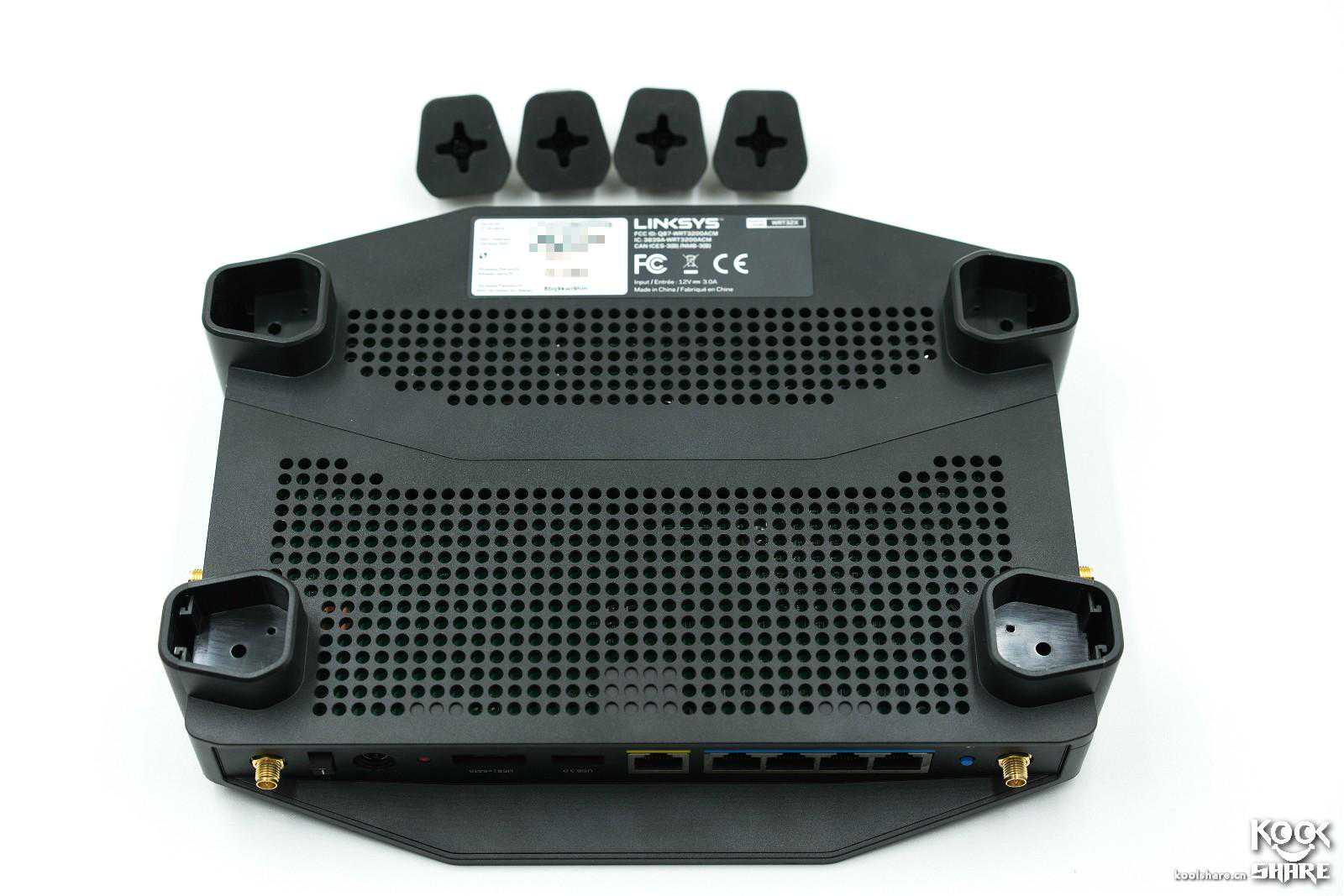

▲拿下脚垫

▲将Linksys所在头部用力往外推，就能推开前盖

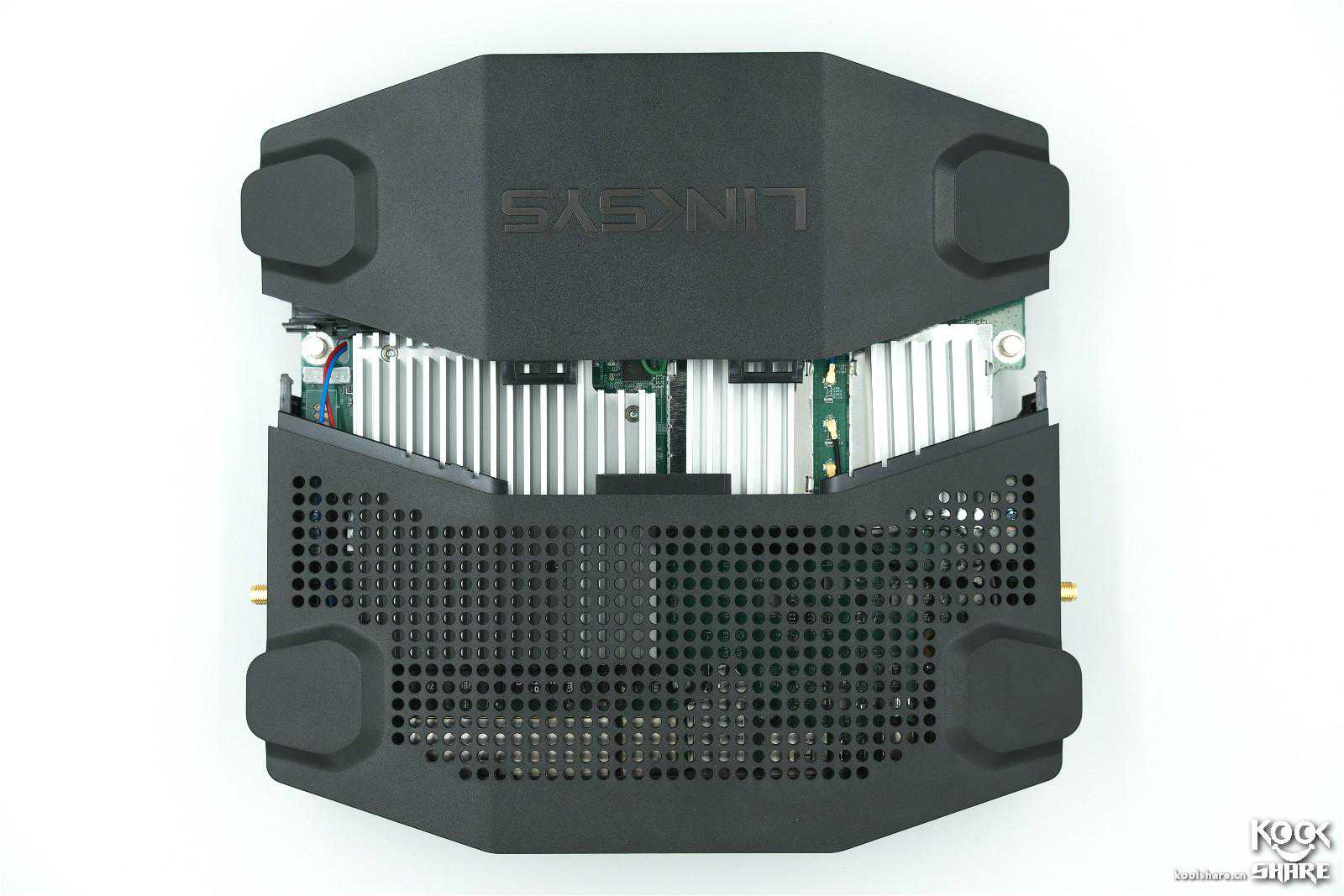

▲拿掉前盖后，剩余的后部分，用撬棒沿着周围一圈将上盖撬开

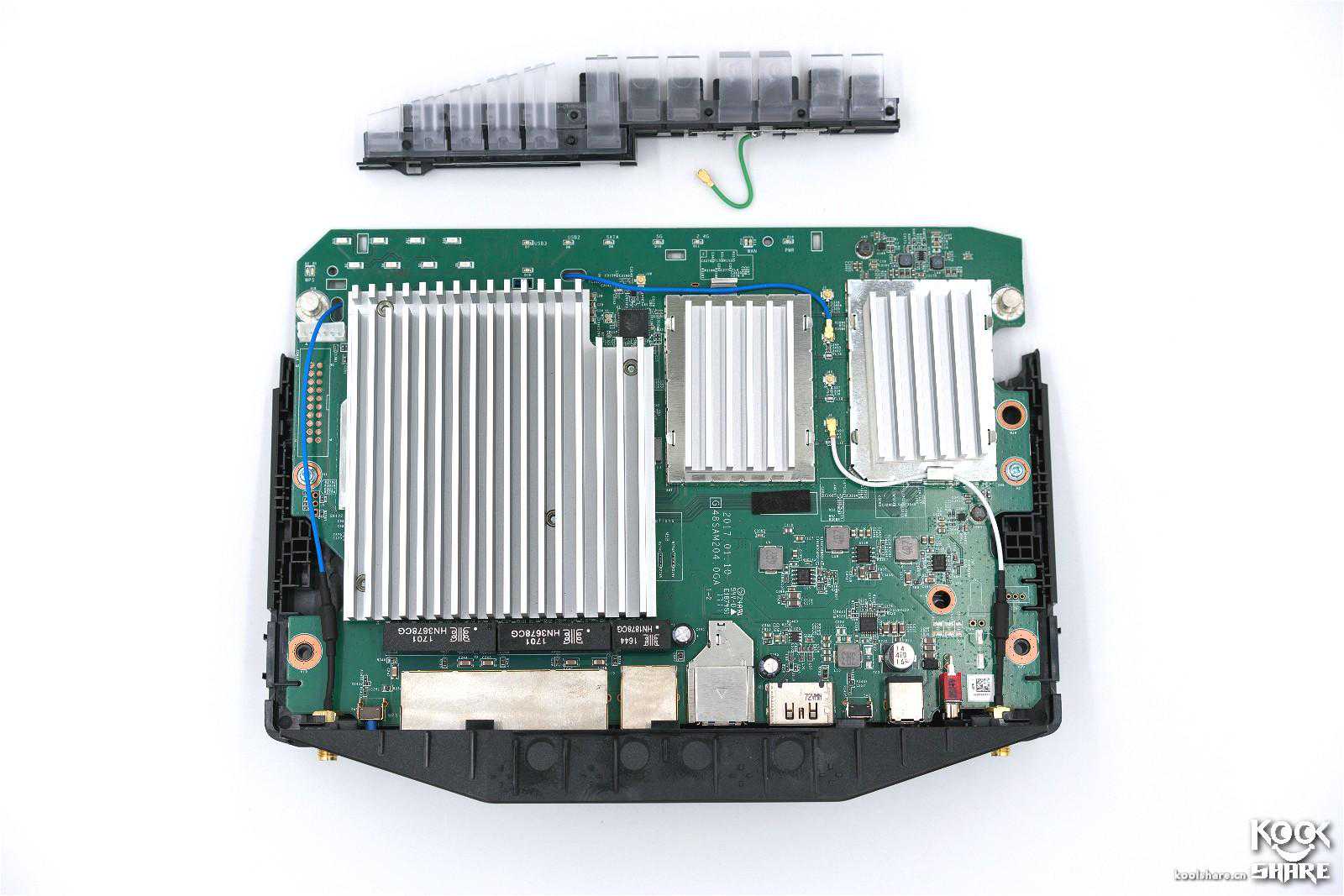

▲拿下前置LED灯罩和前置WiFi天线

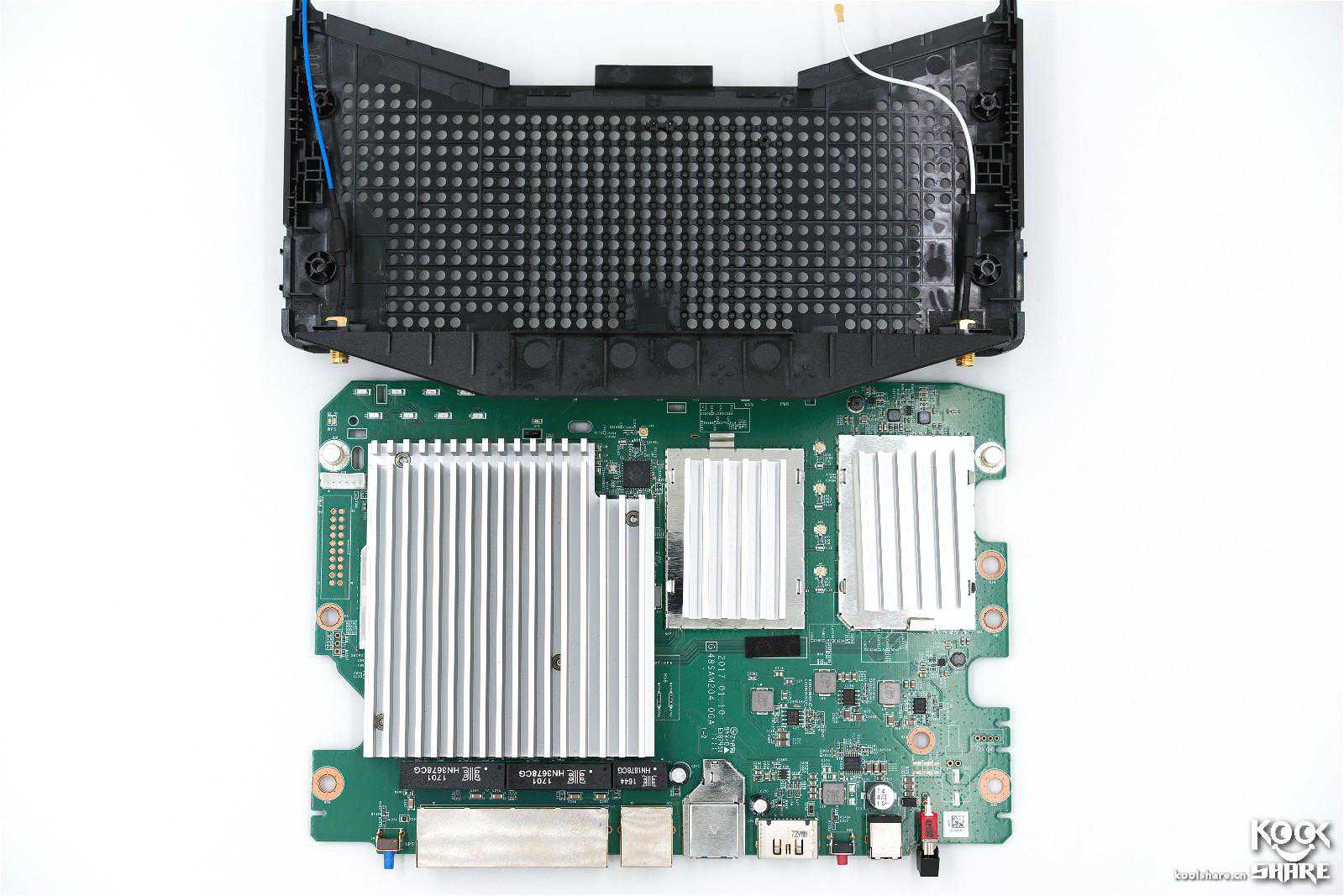

▲拆除最后的下面板，就可以看到PCB电路板了

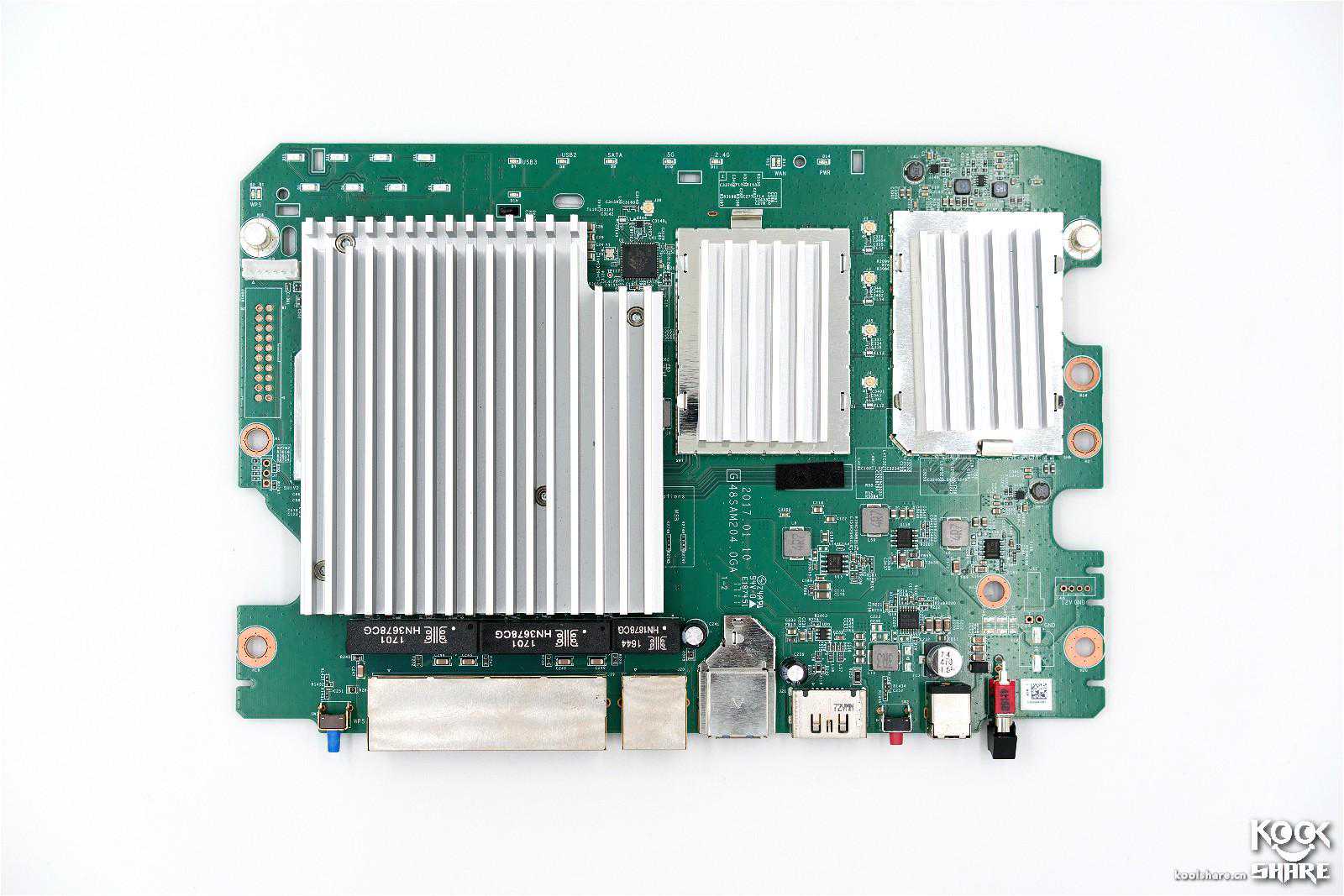

▲PCB板正面，可以看到三块散热片

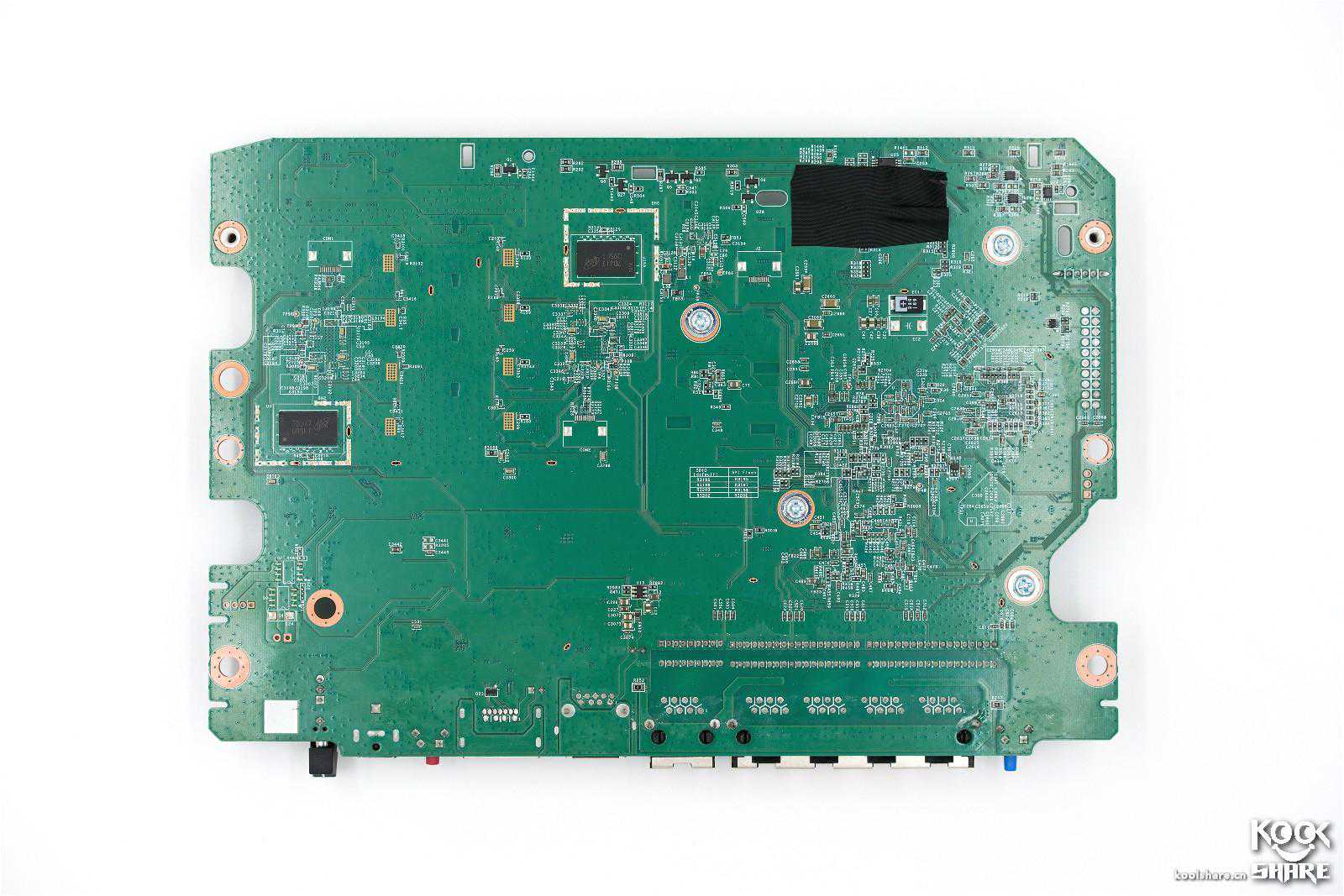

▲PCB板背面

▲PCB板后部IO接口

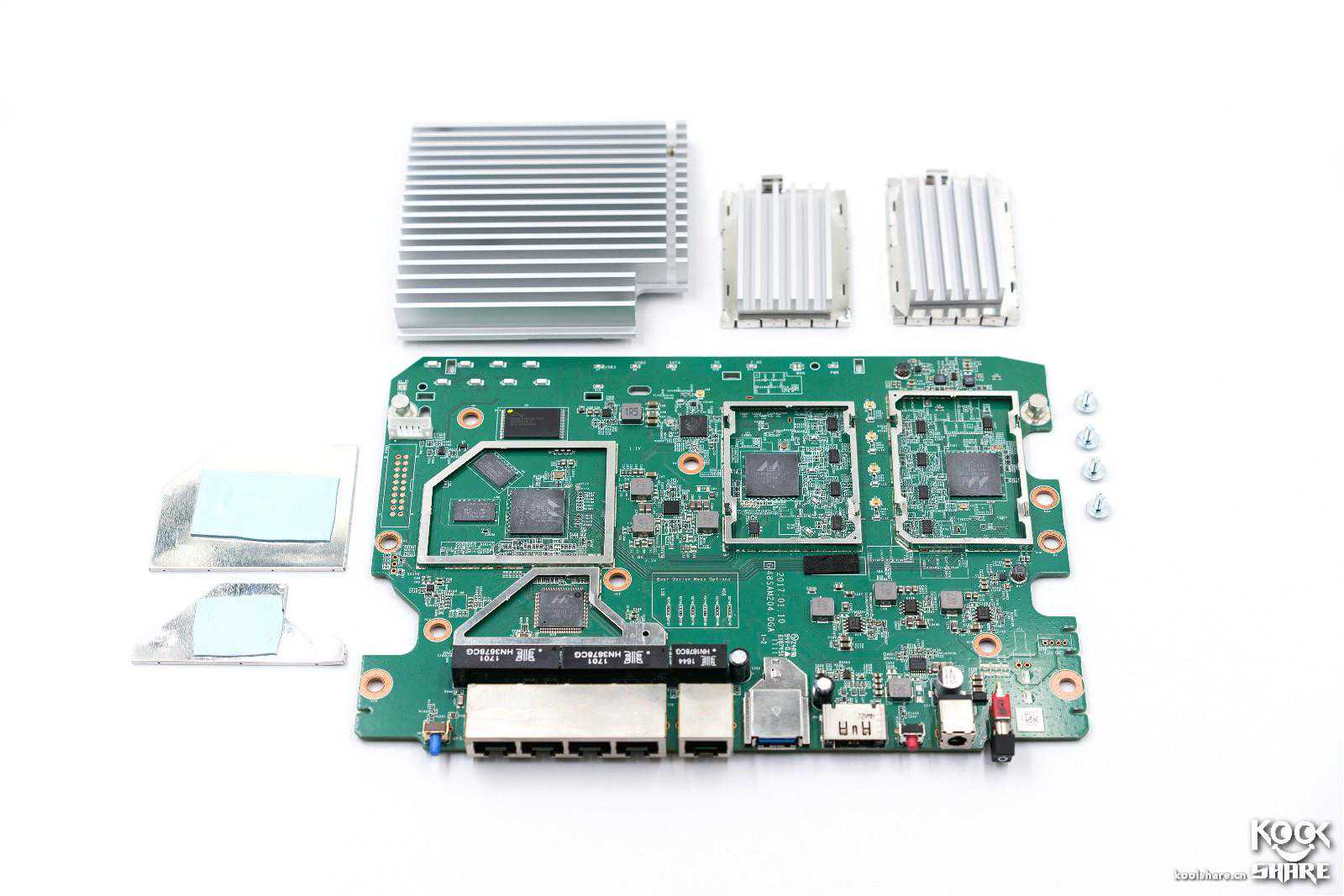

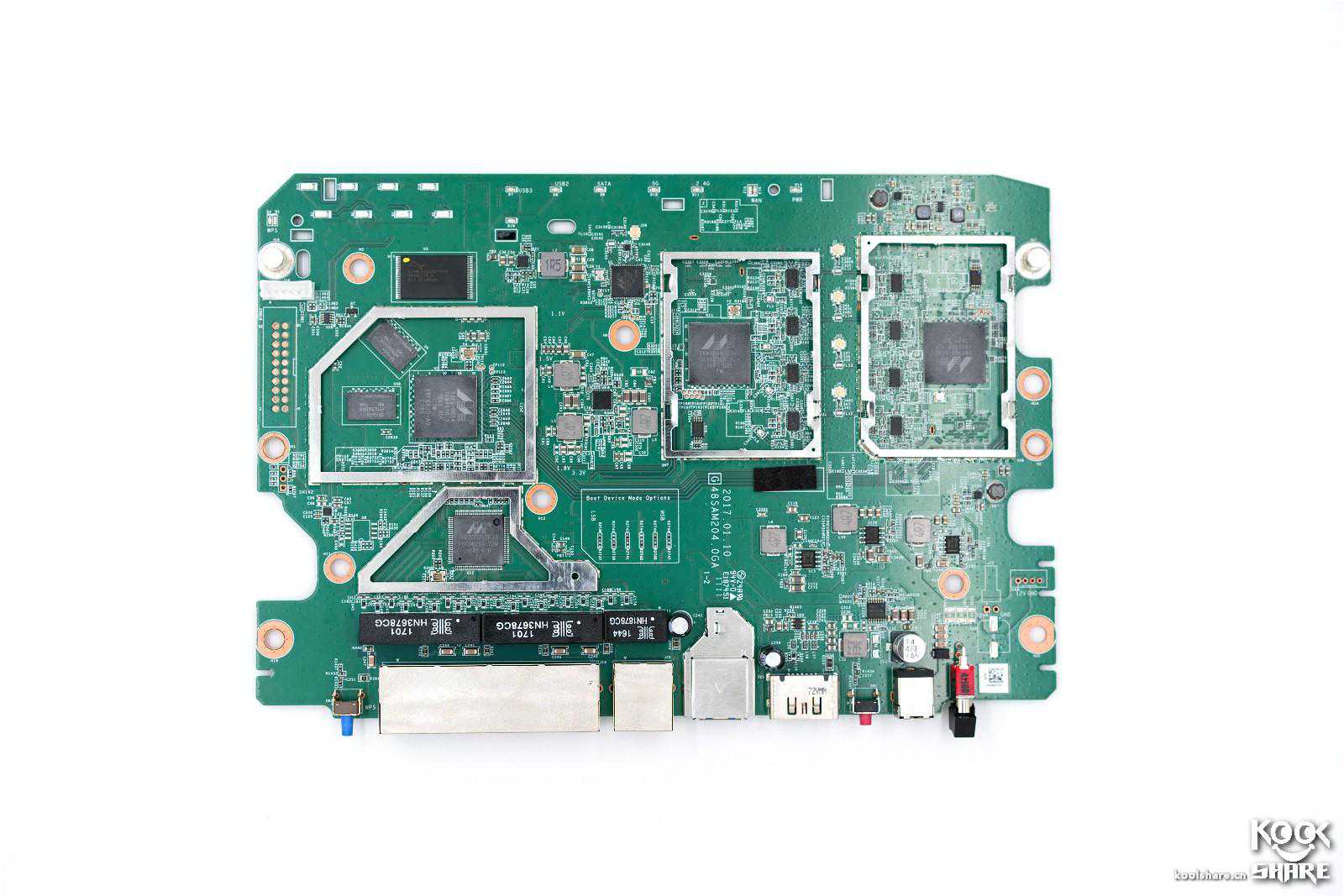

▲拆除PCB板上的散热片和屏蔽盖

▲从左往右依次是CPU部分，5G部分，2.4G部分

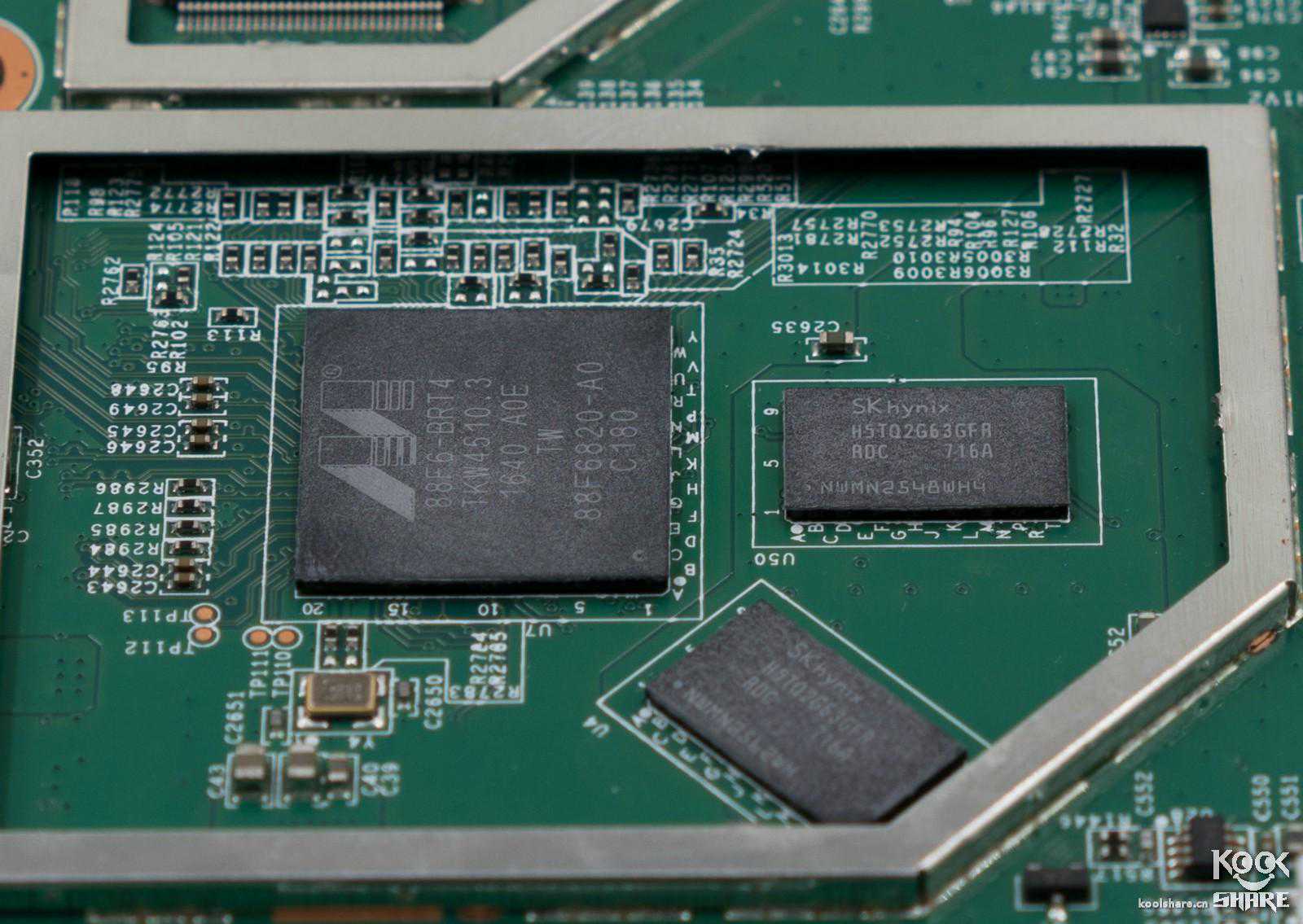

▲CPU采用的是Marvell88F6820ARM架构双核处理器，频率最高可以达2.0GHz，这里WRT32X技术规格中为1.8GHz，应该是给CPU降频了

▲RAM采用的是海力士H5TQ2G63GFR，256MRAM，两个共512M

▲S34ML02G100TFI00FLASH，容量大小为128M

▲5G部分采用的是Marvell88W8964，支持160MHz带宽和4X4MU-MIMO

▲SKY85728-11是一款高度集成的5GHz前端模块,集成了一个5GHz单刀双掷(SPDT)发射/接收(T/R)开关，一个5GHz高增益，带有旁路的低噪声放大器（LNA），以及用于高功率802.11ac应用和系统的5GHz功率放大器（PA）

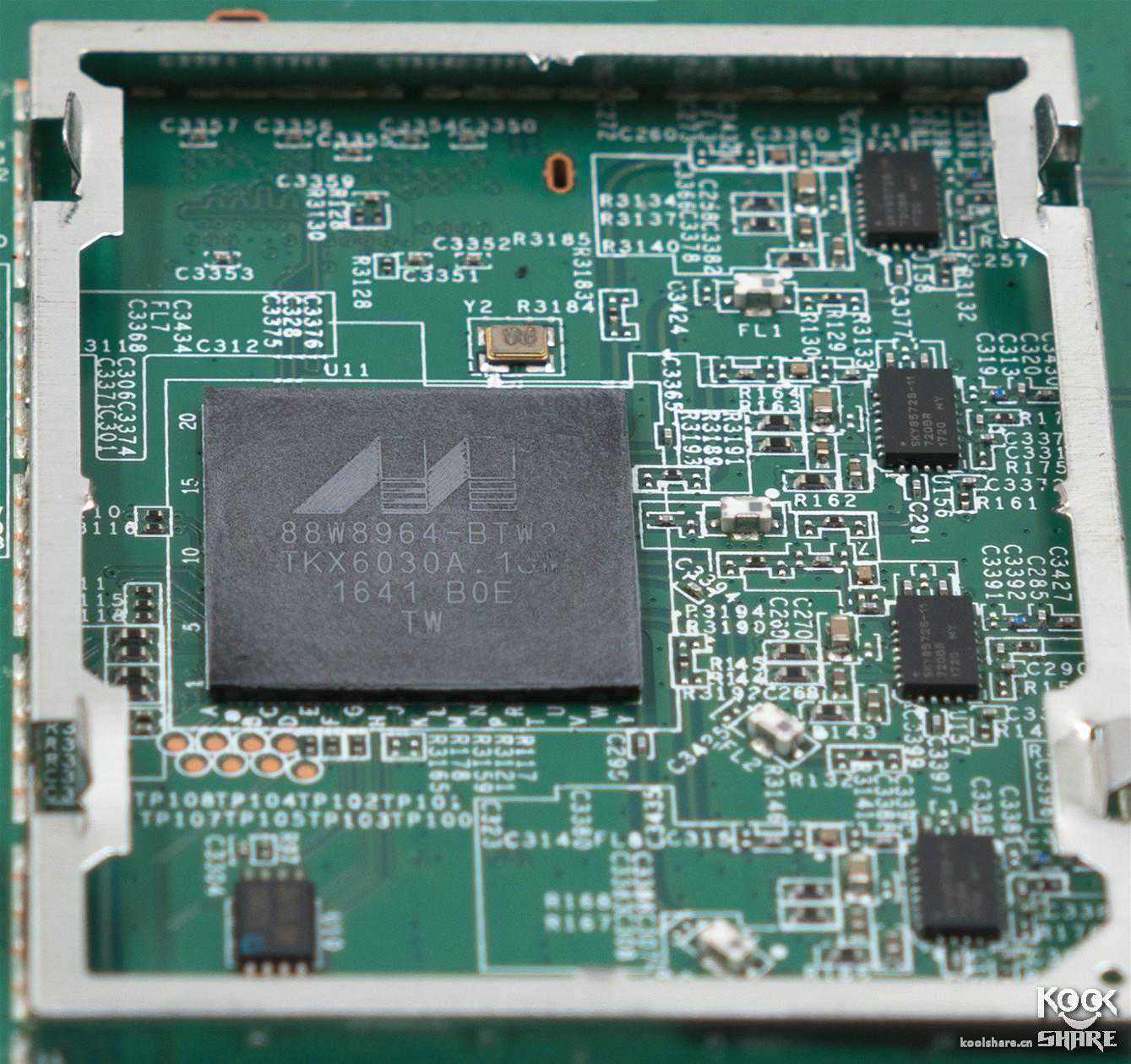

▲2.4G部分采用的是Marvell88W8964，支持4X4MIMO

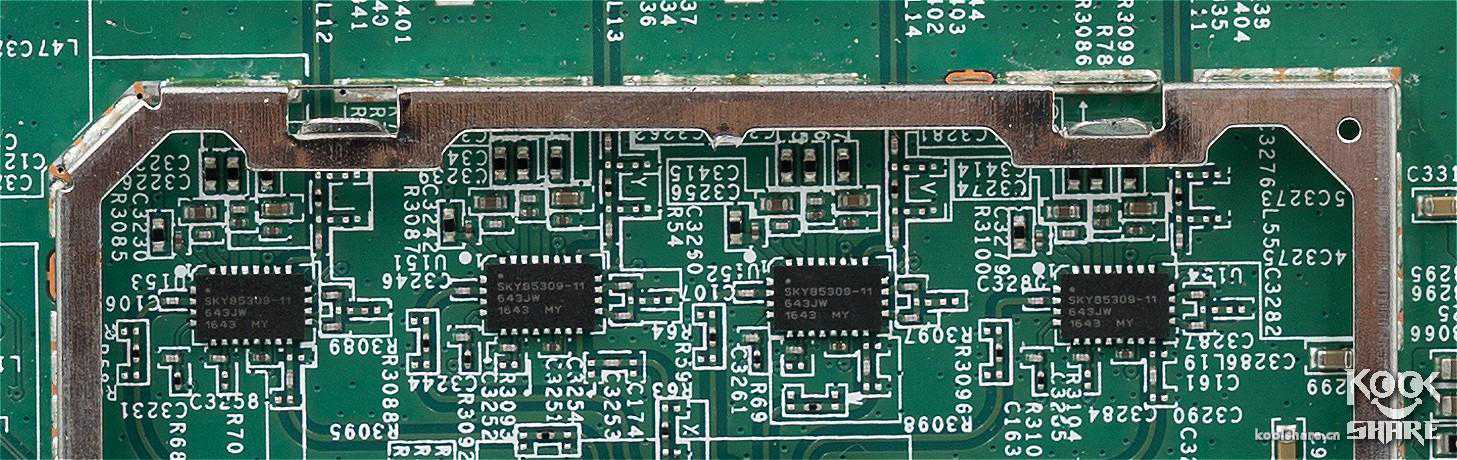

▲SKY85309-11是一款高度集成的2.4GHz前端模块,集成了一个2.4GHz单刀双掷(SPDT)发射/接收(T/R)开关，一个2.4GHz高增益，带有旁路的低噪声放大器（LNA），以及2.4GHz功率放大器（PA）

▲镁光D9SFTDDR31Gbit=128MByte内存，一共2颗，给无线芯片提供内存

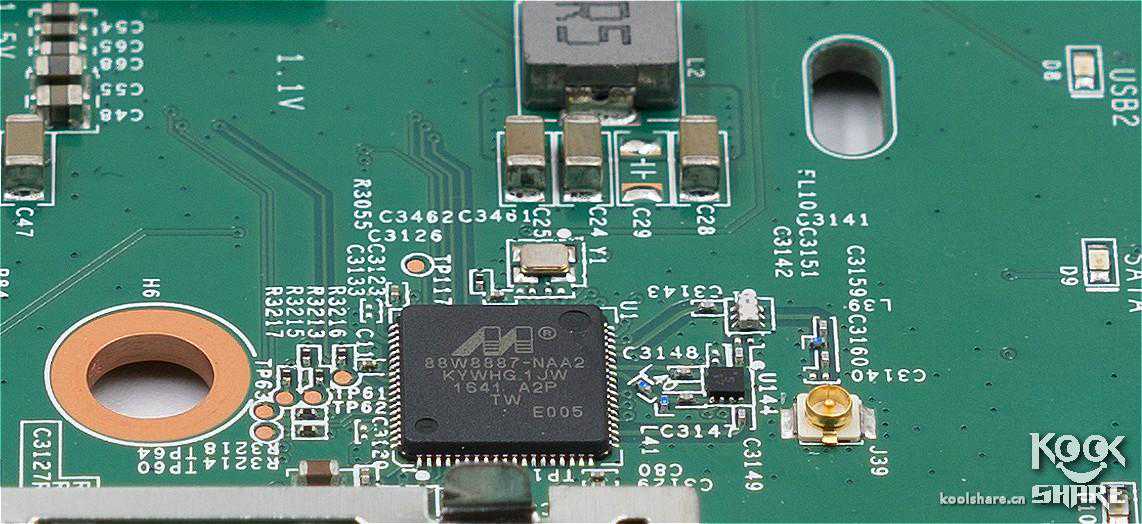

▲Marvell88W8887，给前面板上的单条天线提供扫描功能，支持802.11ac1x1MIMO，拥有433Mbps的数据传输速率，集成功率放大器(PA)、低噪声放大器(LNA)和射频开关，支持双模蓝牙4.1、支持NFC、FM接收

▲Marvell88E6352，集成了PHY芯片，支持802.3az节能以太网标准，为PCB电路板后的5个RJ45端口提供服务

▲总结，机器整体做工保持了WRT系列和一贯的高水准

【固件解析】

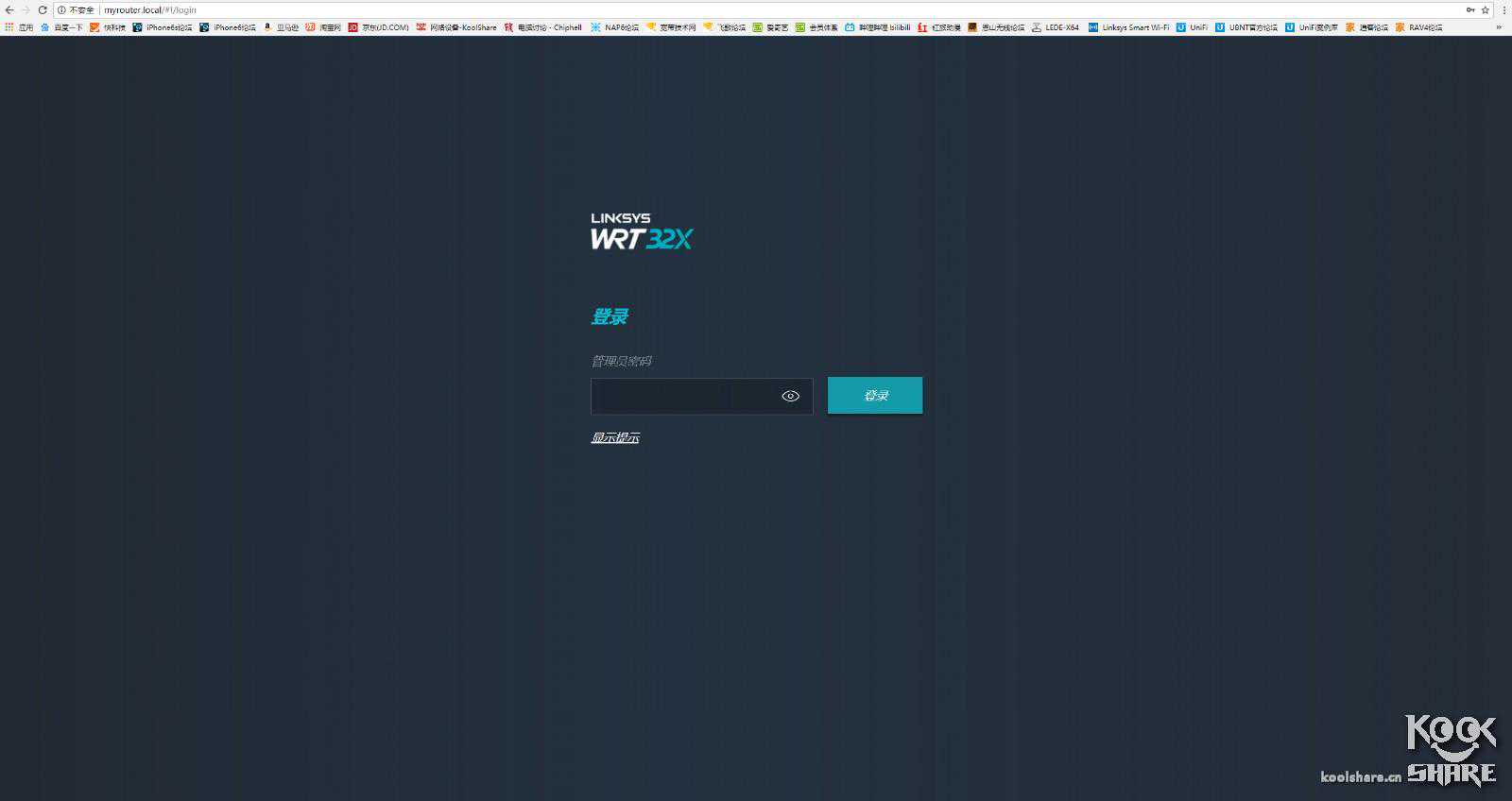

▲输入网址，来到登录界面，初始密码是admin

▲界面风格相比于WRT3200ACM有所变化，UI比传统的smartwifi精致

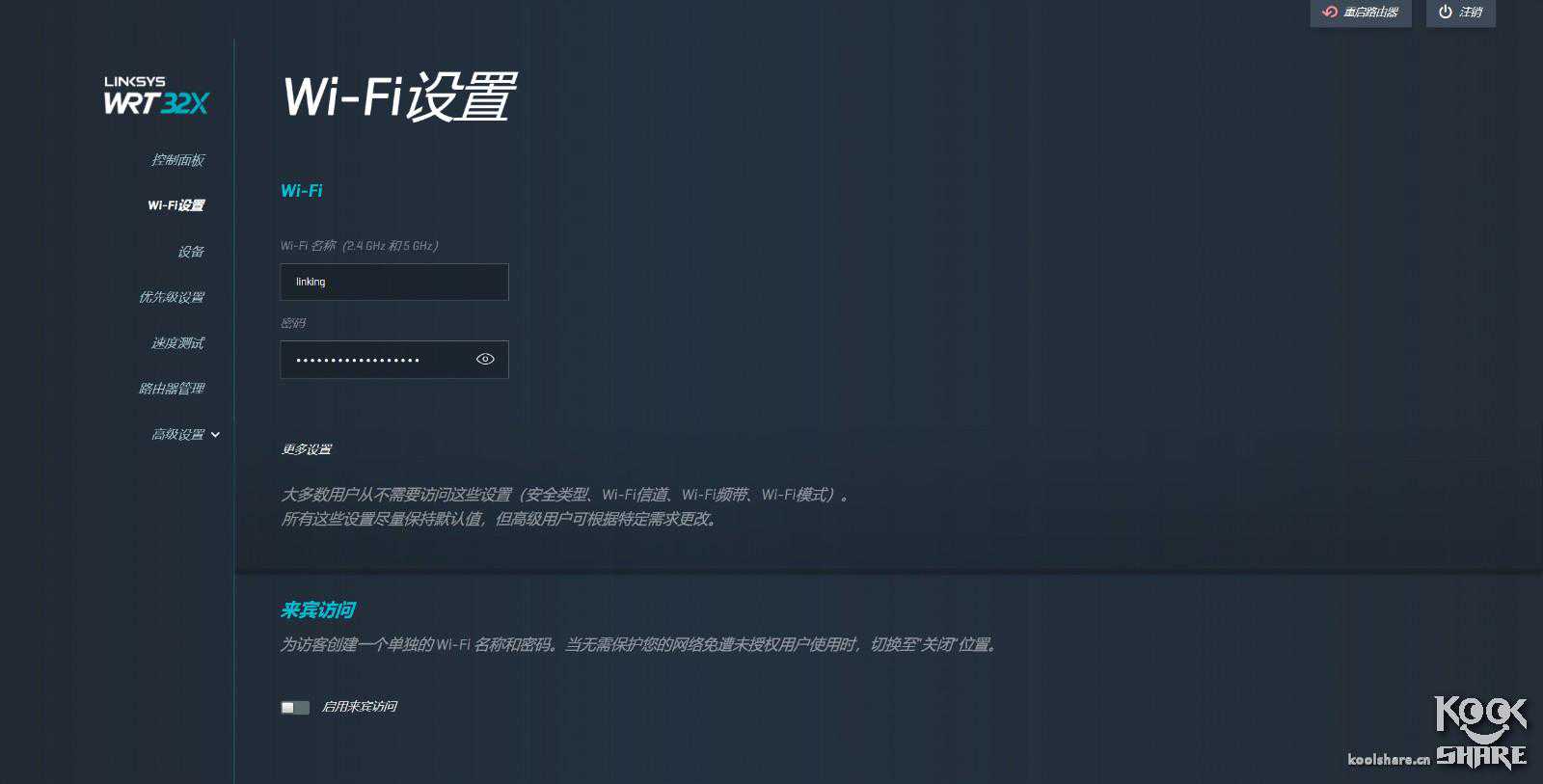

▲WiFi设置中可以设置WiFi的SSID和密码

▲更多设置里可以设置2.4G和5G的信道和信道宽度

▲设备中可以查看当前连接在路由器上的客户端

▲在优先级设置中可以为非killer设备手动设置优先级

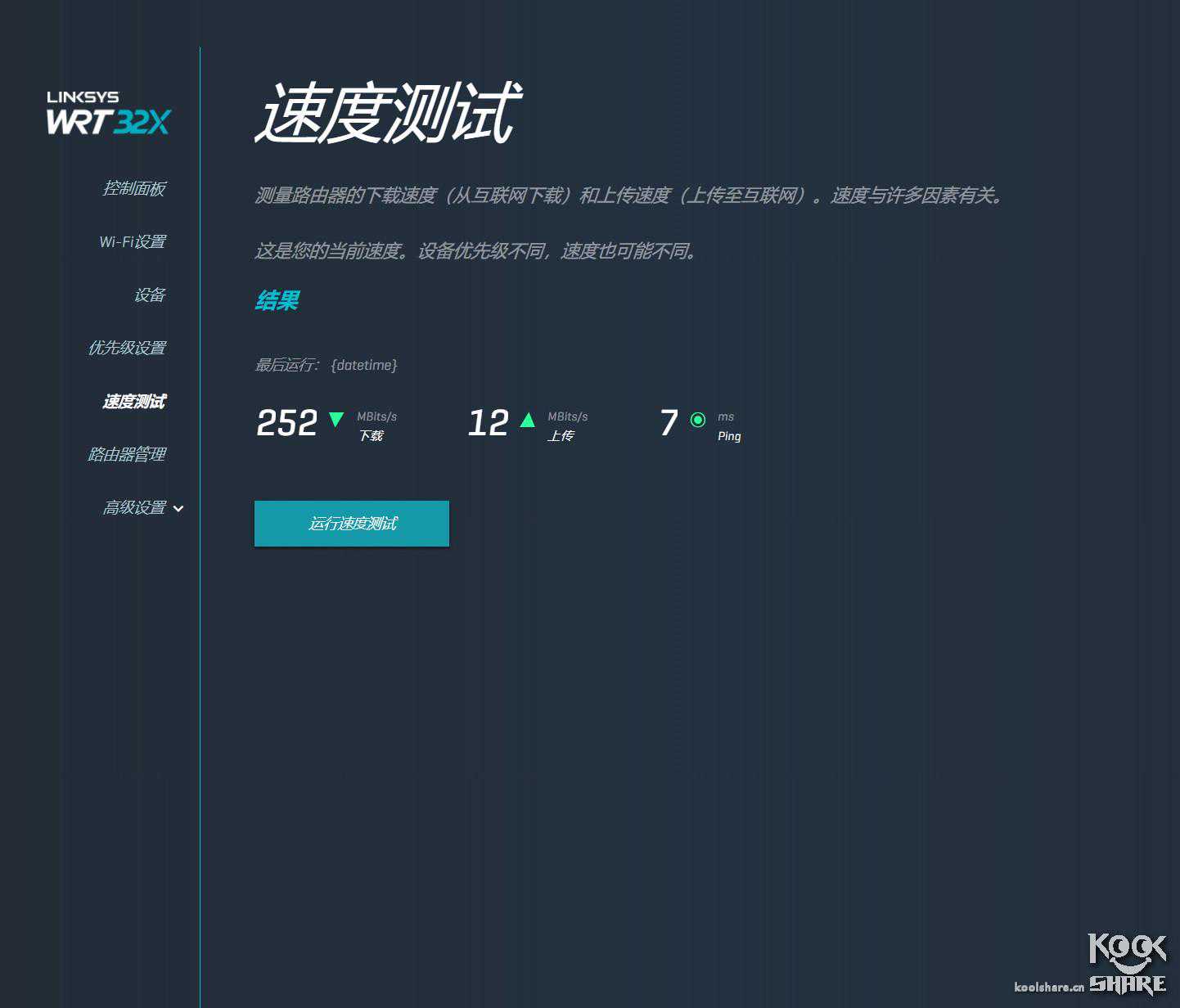

▲在速度测试中可以测试当前路由器从Internet的下载速度和上传速度

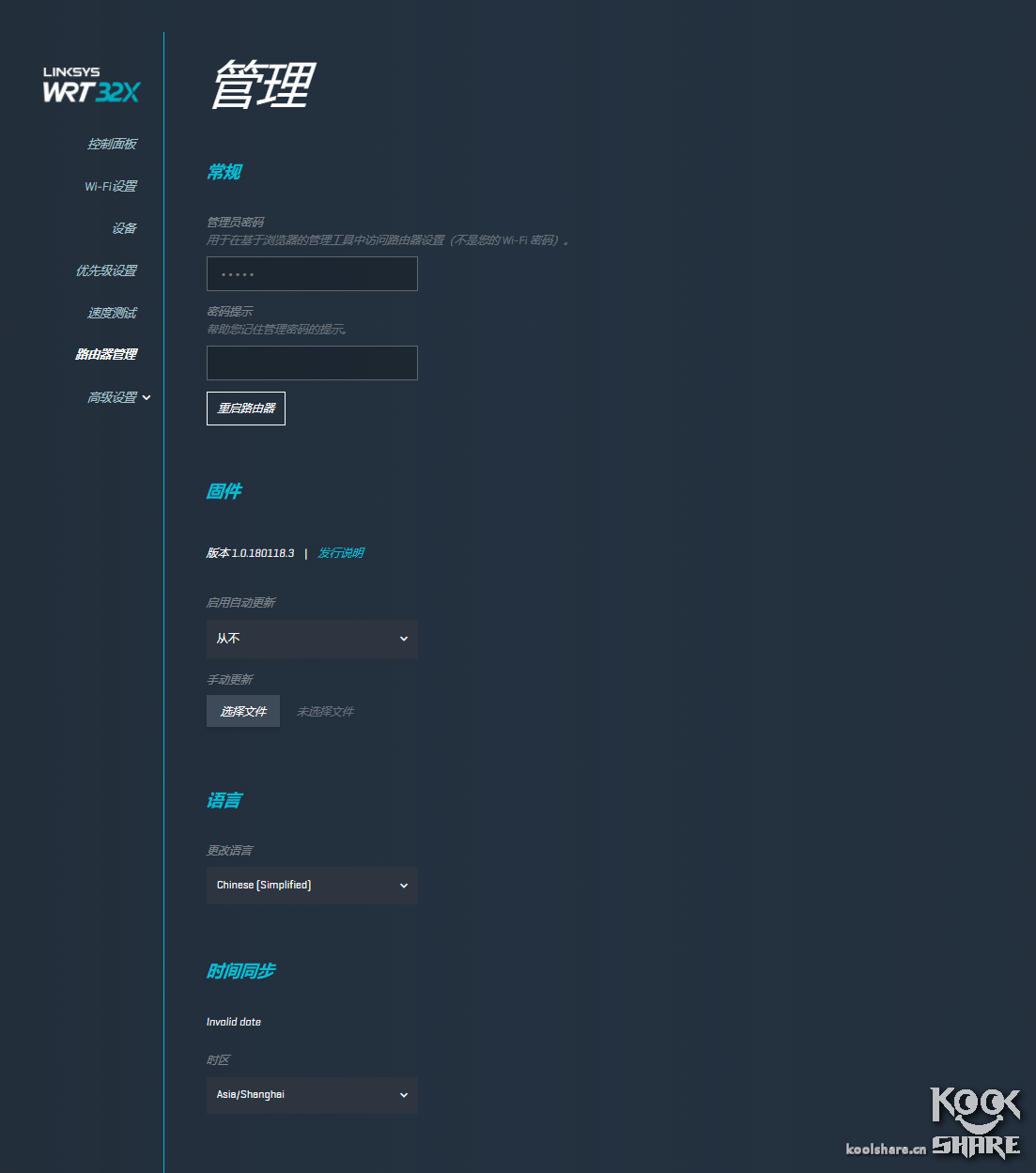

▲路由器管理中可以设置路由器密码，固件更新以及语言，时区等等

▲在高级设置—本地网络设置中可以设置LAN的IP地址

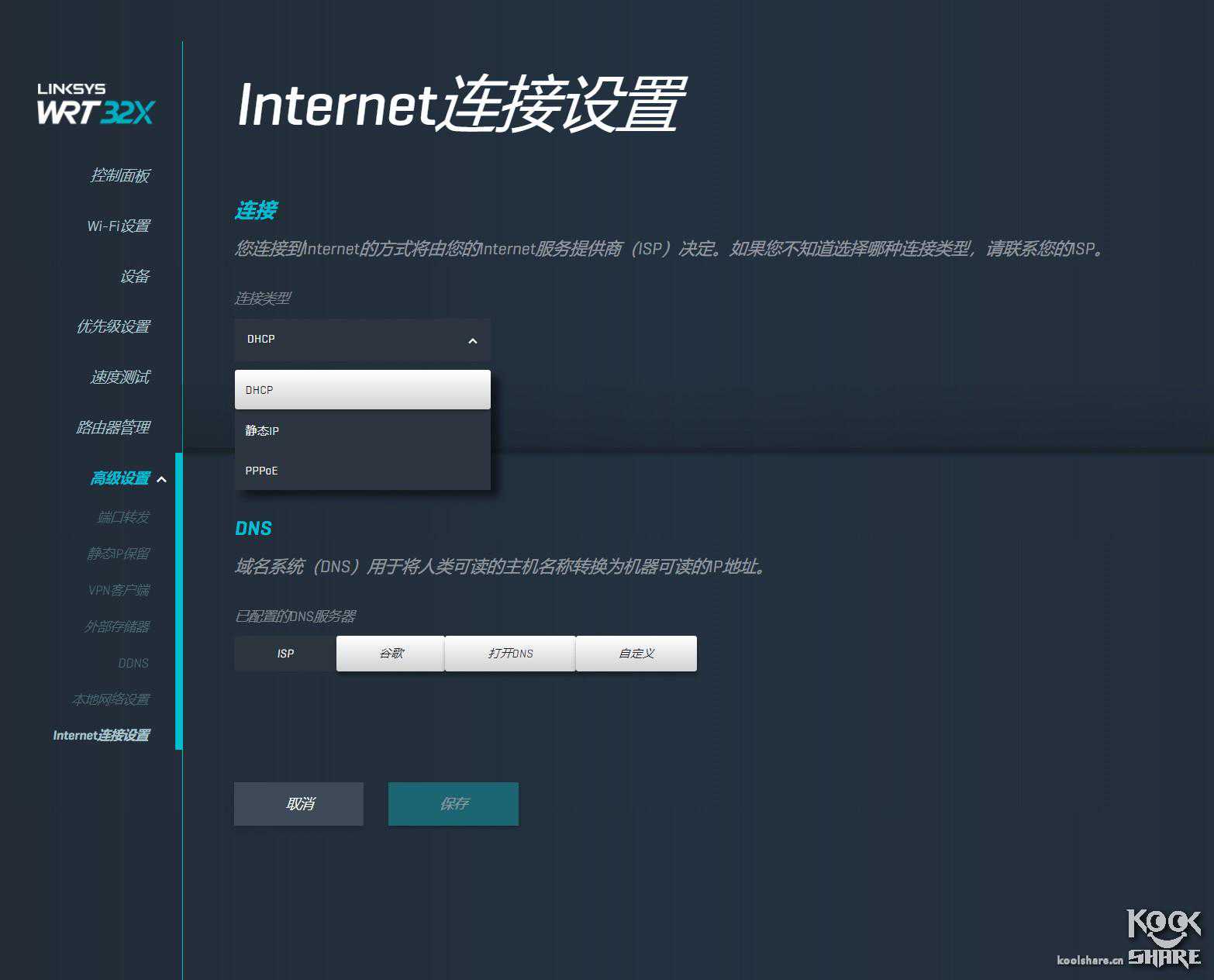

▲在高级设置—Internet设置中可以选择Internet连接的方式

WRT32X的固件UI相比传统的smartwifi精致，设置内容也更加简洁，不过smartwifi手机APP不适用WRT32X，目前WRT32X还只能用传统的浏览器来管理和设置

【性能实测】

吞吐量测试

测试平台

硬件部分：

PC1千兆网卡：寸2015款，AppleThunderbolt2转千兆网络适配器

PC2无线网卡：AsusPCE-AC88

PC3无线网卡：AsusPCE-AC88

软件：

Windows10Pro安装所有必选补丁，关系系统防火墙

本次测试使用了如下测试脚本：

High_Performance_。此脚本用于测试最大传输带宽。

先来了解下路由测试结果几个相关名词：

Throughput，即路由吞吐量，表示路由每秒能处理的数据量。此数据越高越好。

测试环境：

测试选择在家中，模拟大家日常使用的真实情况。

说明：

路由器开启WPA2加密

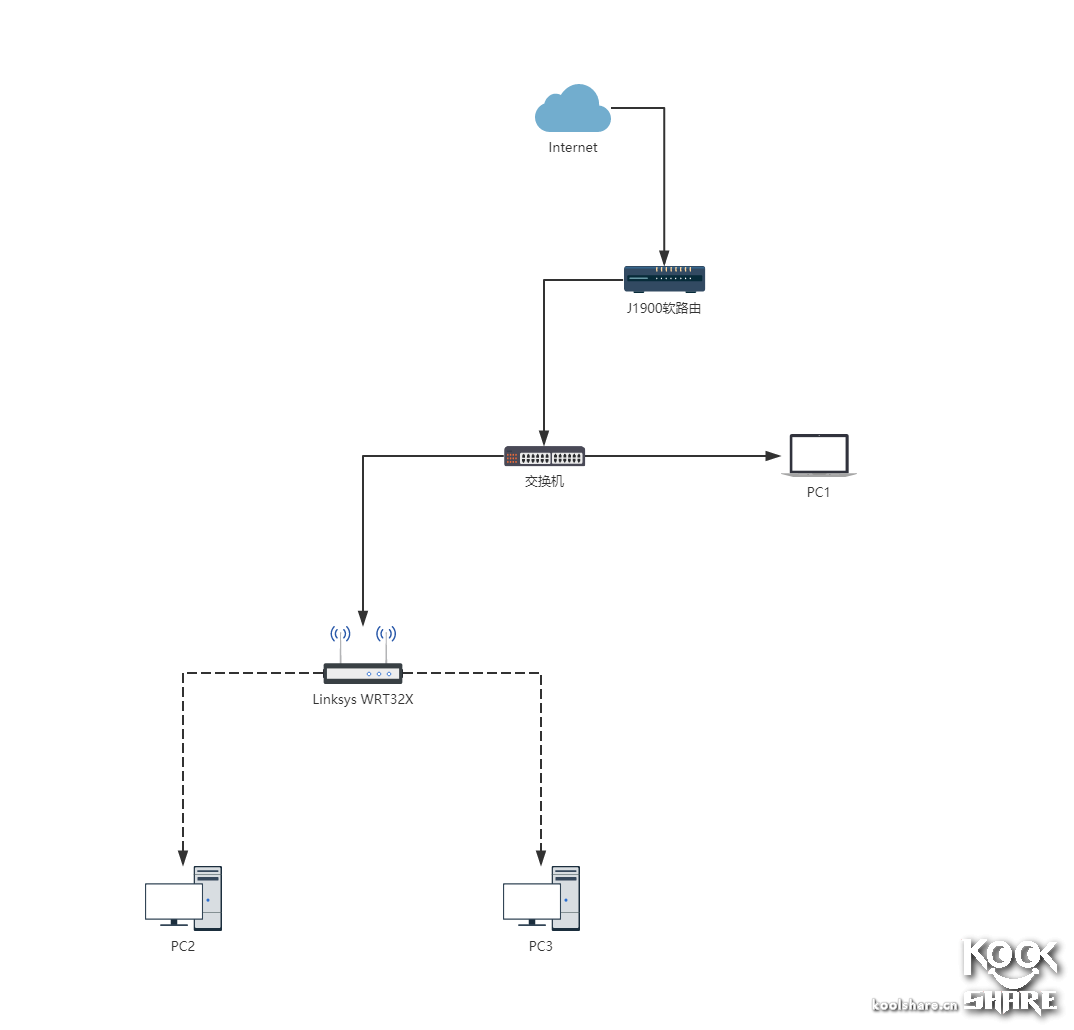

▲网络拓扑图

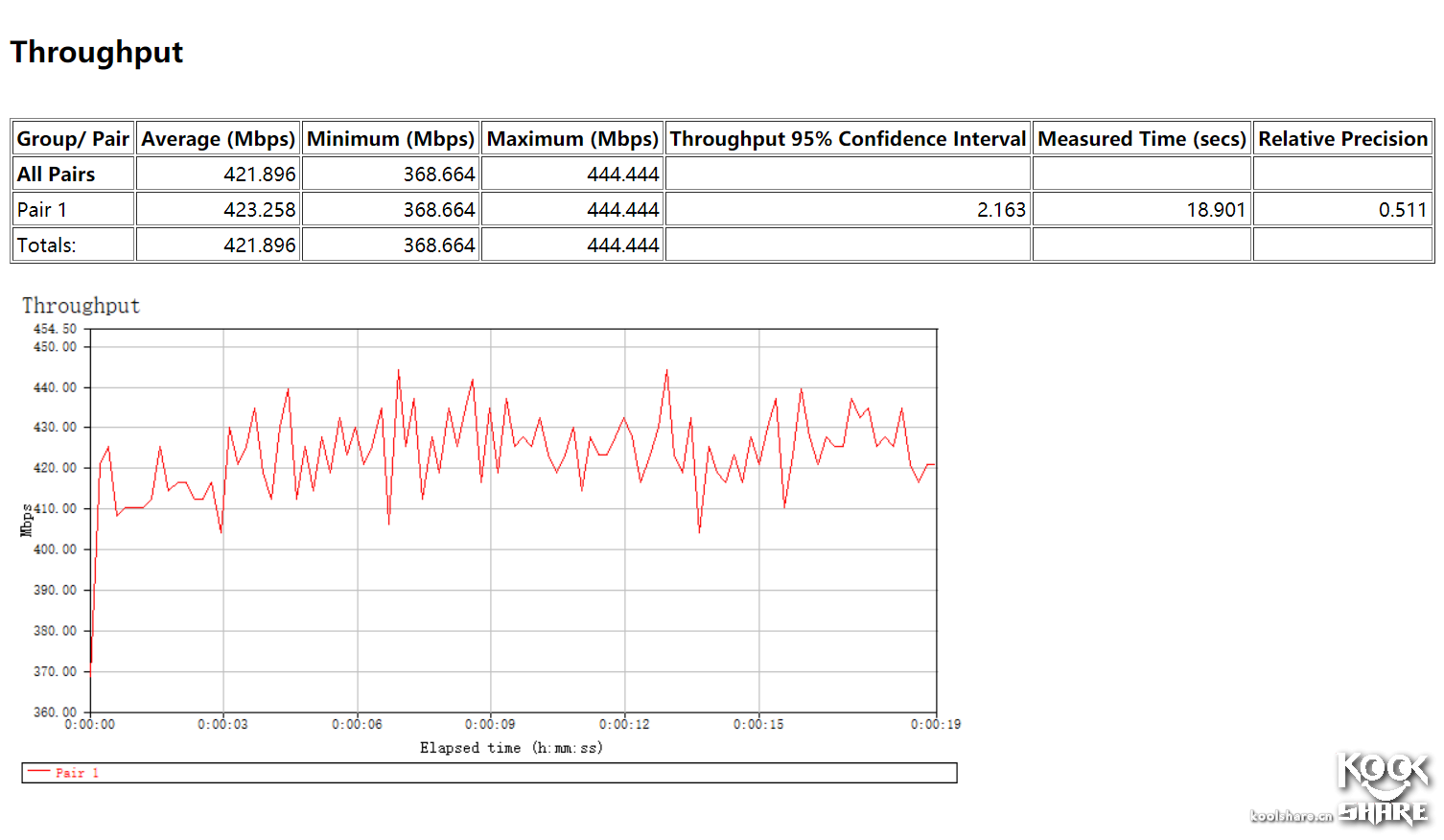

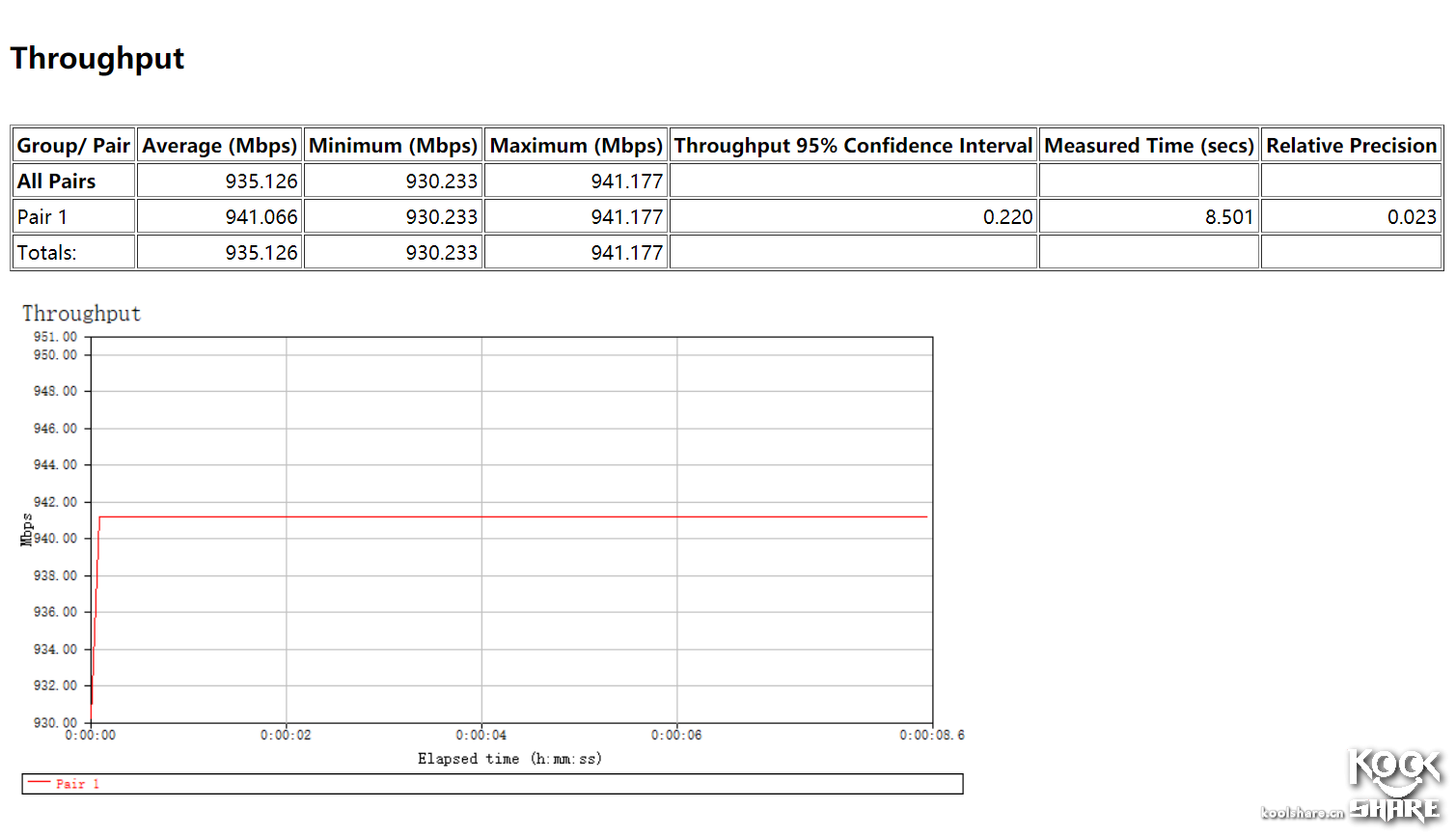

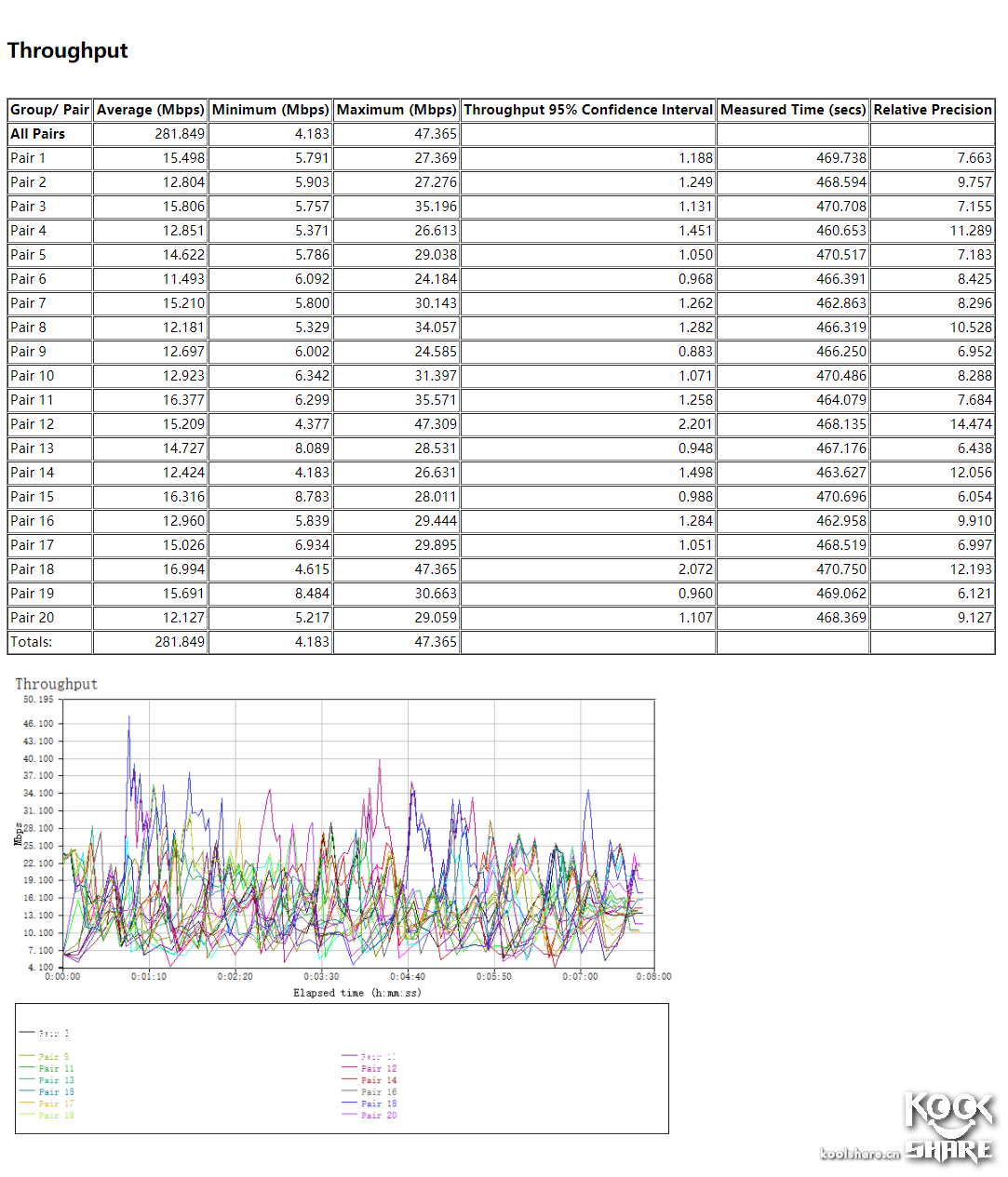

▲NAT单线程

▲NAT十线程

▲LANtoLAN单向单线程

▲LANtoLAN单向十线程

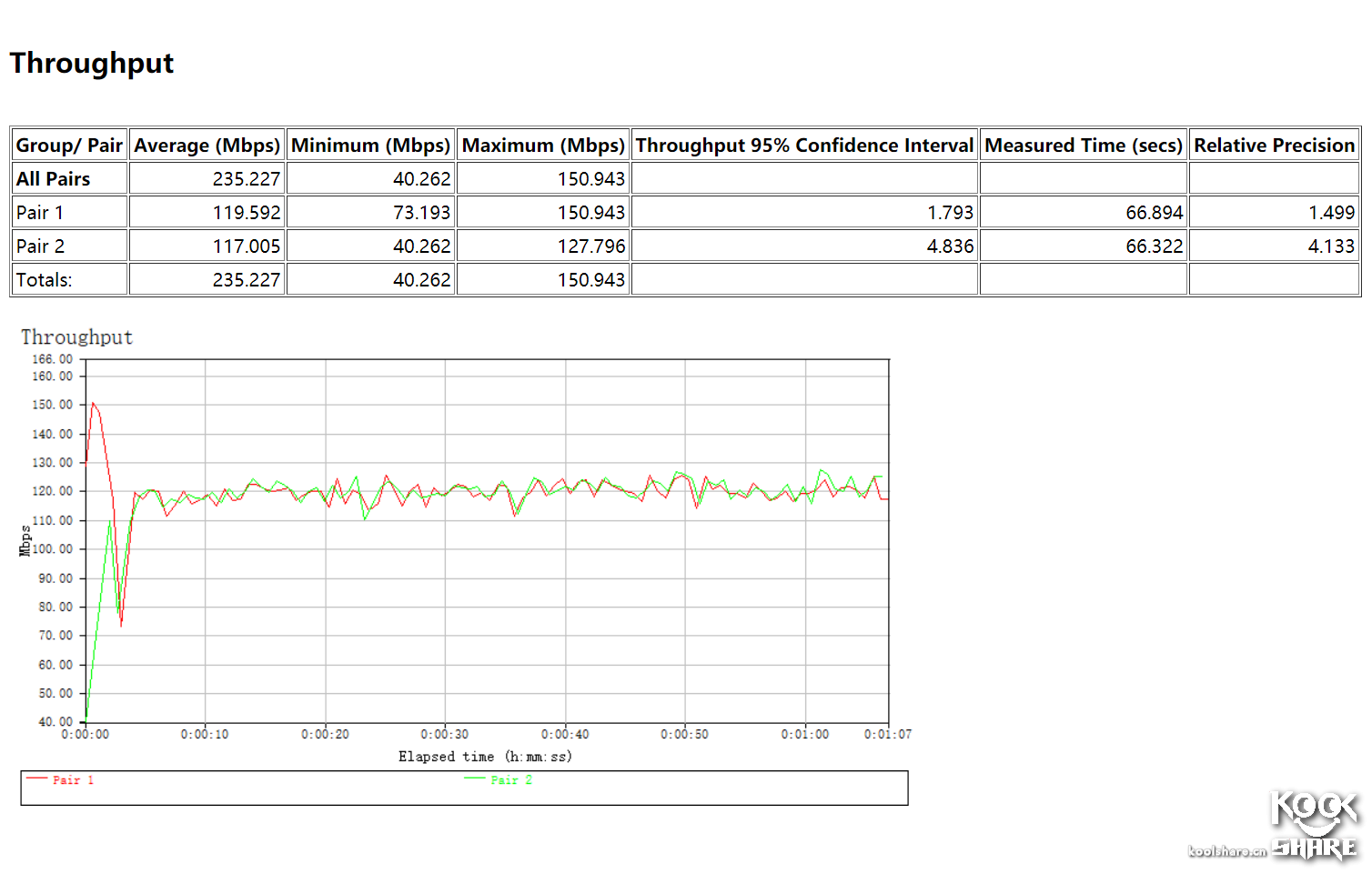

▲LANtoLAN双向单线程

▲LANtoLAN双向十线程

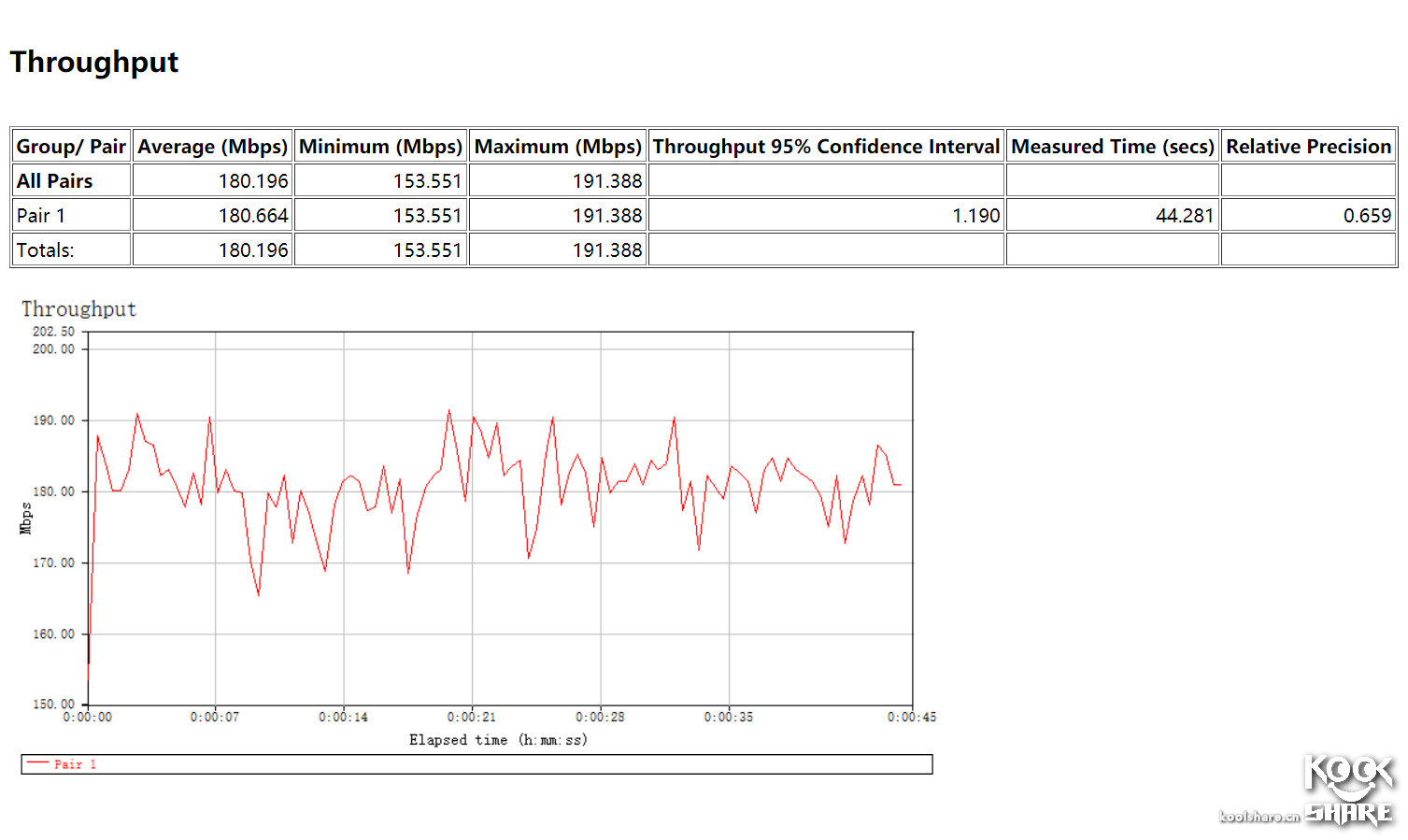

▲5GtoLAN下行单线程

▲5GtoLAN下行十线程

▲5GtoLAN上行单线程

▲5GtoLAN上行十线程

▲5GtoLAN双向单线程

▲5GtoLAN双向十线程

▲5Gto5G单向单线程

▲5Gto5G单向十线程

▲5Gto5G双向单线程

▲5Gto5G双向十线程

▲数据汇总，总体上WRT32X在HT80，3*3规格的产品中表现还是不错的

USB读写测试

将NTFS格式的EX1挂在接口下，测试WRT32X的接口的读写速度

▲千兆有线读取速度110MB/S

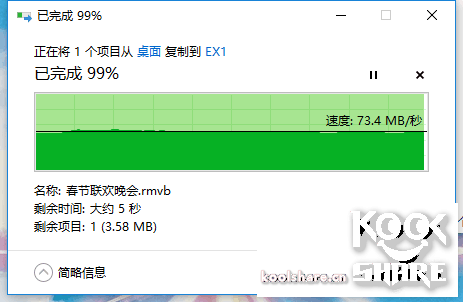

▲千兆有线写入速度73M/S，对比WRT的前辈，没有跑满千兆比较遗憾

▲使用PCE-AC88网卡，无线读取速度72MB/S

▲使用PCE-AC88网卡，无线写入速度44MB/S

信号测试

▲测试环境为江苏电信百兆宽带，签约下行200M，上行10M

▲Speedtest测试

▲测试环境说明，红色五角星为WRT32X安放的位置，蓝色数字标签处为信号测试点。

各房间大致面积说明

A:11平方米

B:15平方米

C:15平方米

D:40平方米

E:12平方米

F:5平方米

G:7.5平方米

测试工具为iphone7，测试软件为Airport实用工具和Speedtest

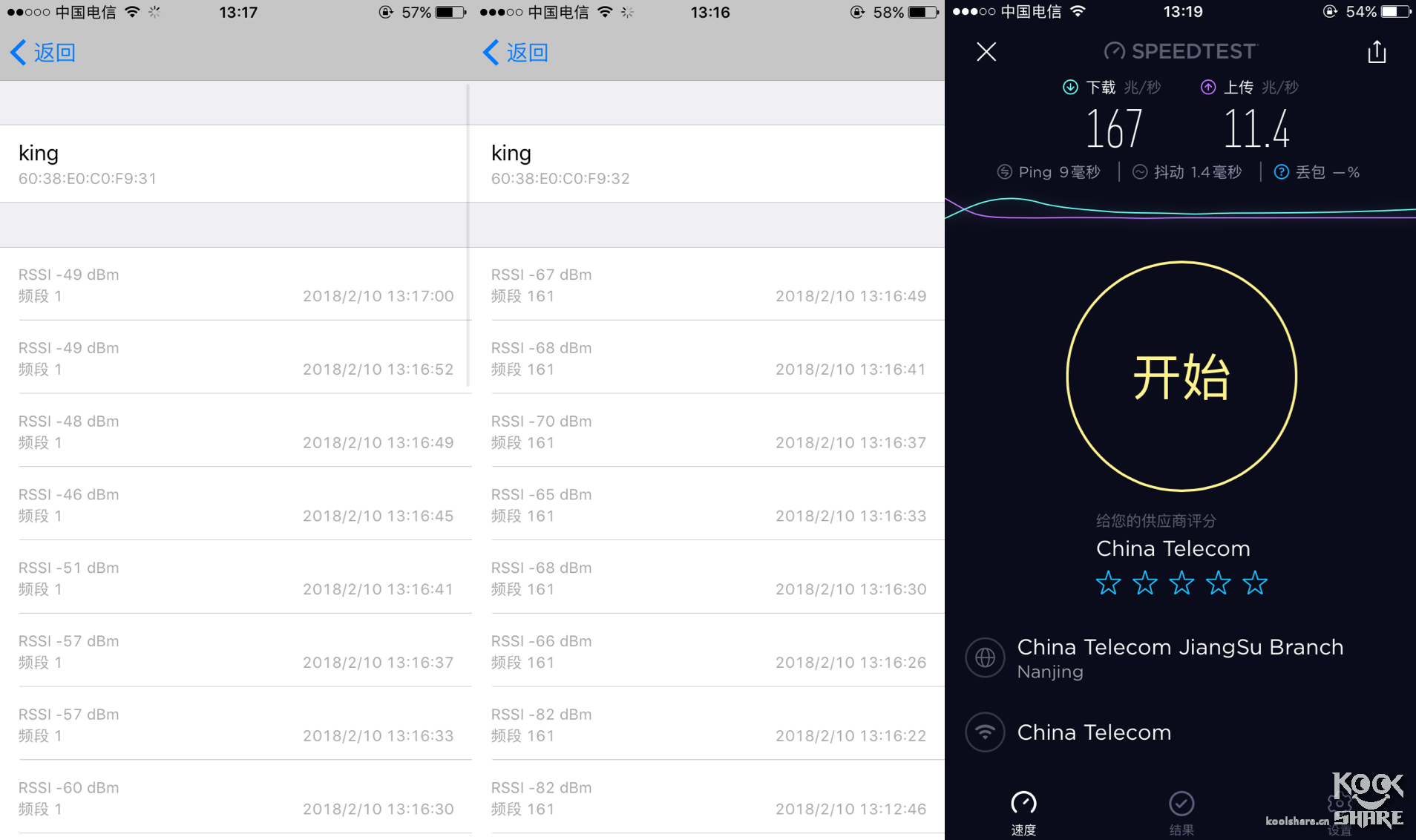

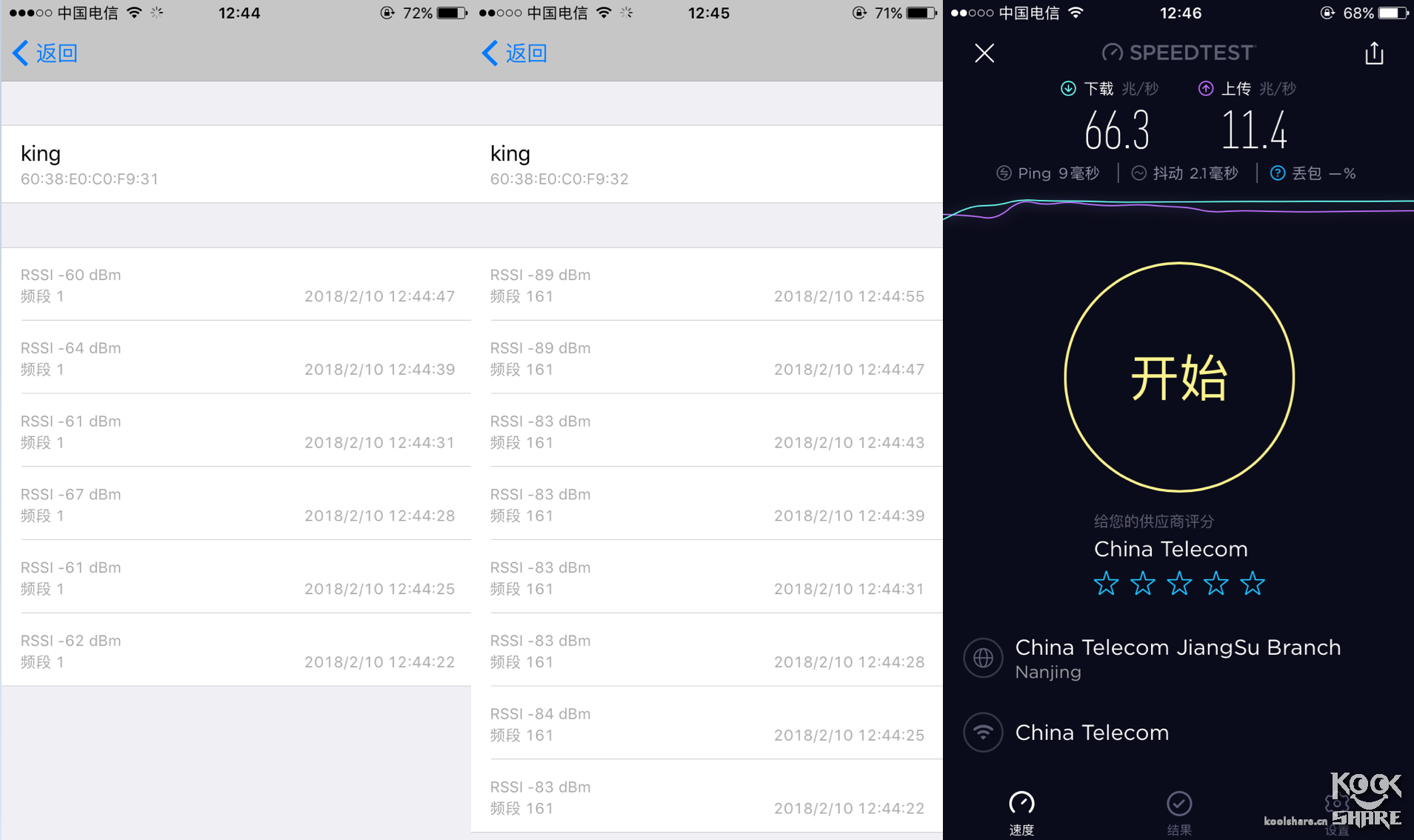

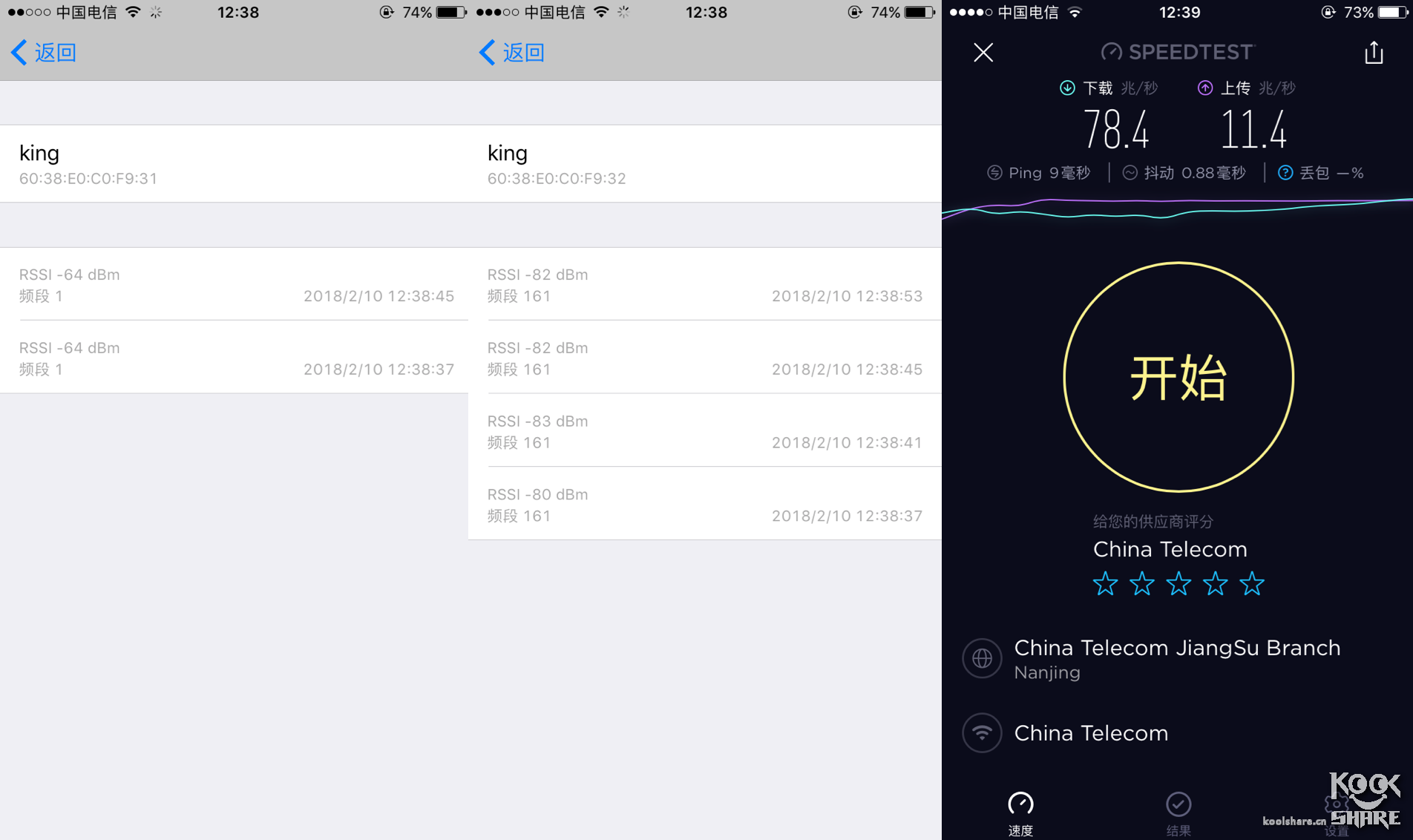

▲1号位置处2.4G和5G信号强度以及Speedtest测试

▲2号位置处2.4G和5G信号强度以及Speedtest测试

▲3号位置处2.4G和5G信号强度以及Speedtest测试

▲4号位置处2.4G和5G信号强度以及Speedtest测试

▲5号位置处2.4G和5G信号强度以及Speedtest测试

▲6号位置处2.4G和5G信号强度以及Speedtest测试

▲7号位置处2.4G和5G信号强度以及Speedtest测试

▲数据汇总

WRT32X的信号表现相比前辈WRT1900ACS有了一定提升，此外，Linksys也在积极推进国行固件中加入选区的功能以进一步提升信号表现

【总结】

WRT32X继续使用了Marvell的解决方案，无线提升没有选择支持1024QAM的方式，而是使用了提升频宽的方式，WRT32X支持160Mhz的频宽，支持MU-MIMO，吞吐量测试在3*380Mhz的设备中表现良好，希望后续的固件更新中能够尽快加入HT160的支持，以充分发挥WRT32X的强大性能。对于使用Killer网卡的设备，WRT32X的固件可自动提升优先级，优先保证游戏体验，这种针对游戏玩家的优化，也是Linksys在路由器功能性方面的一次新的尝试。
