现已大范围的使用在家庭、商铺、餐厅、教学等等的监控防盗上

现在我们就来全方位的拆解一款可以无线连接、远程察看的摇头机

一、一套摇头机通常包括：主机、电源、支架、配件及说明书

二、然后，我们再来好好看看摇头机长什么样子？摇头机的前、后、左、右。

三、现在由我来给大家展示一个任性拆！

底座部分：

1、先去掉底部4个防滑垫，卸下4颗螺丝钉，露出主板。

2、把固定主板的2颗螺丝拆下，然后再把主轴2颗螺丝拆下，准备机身分离。

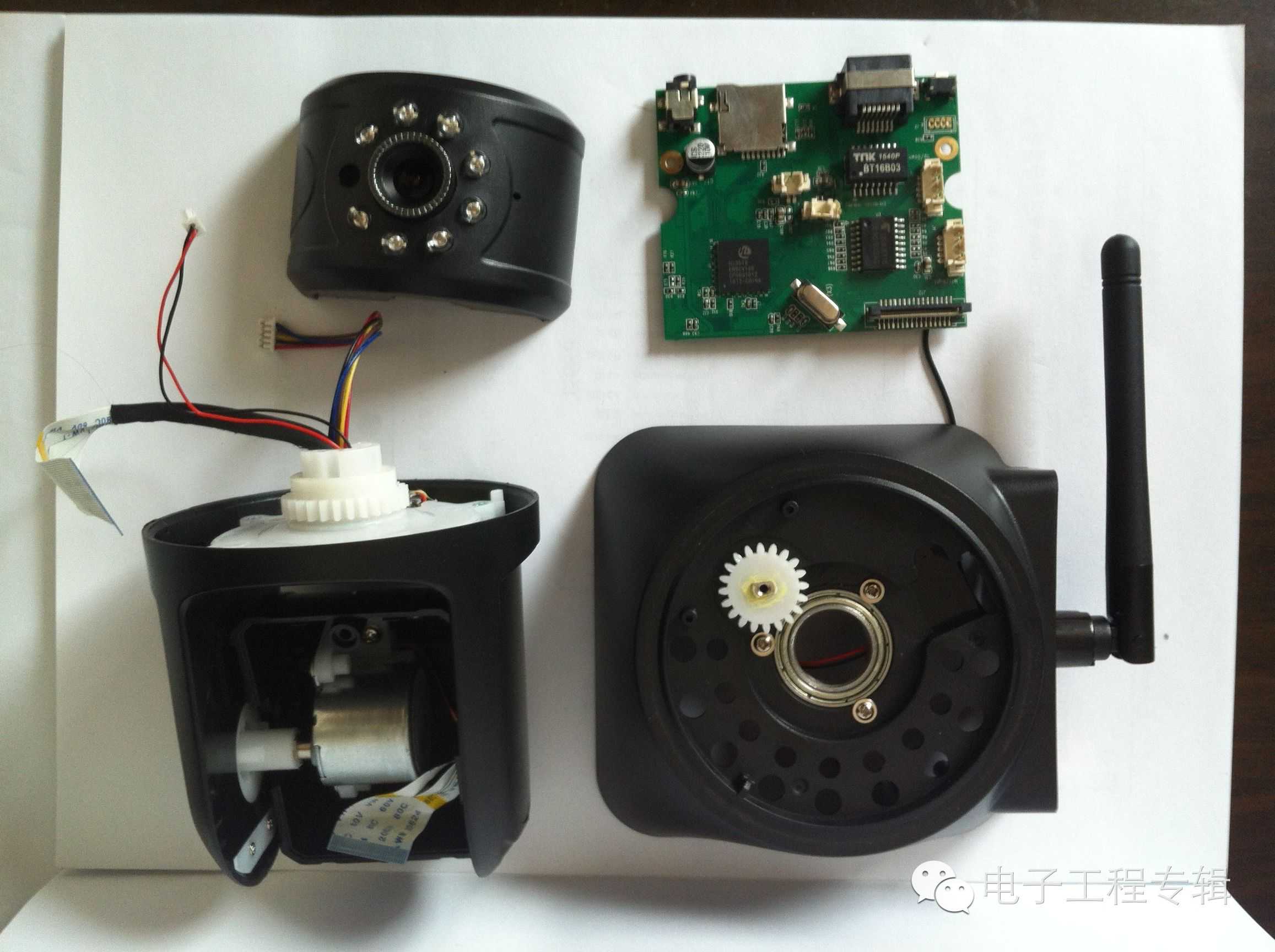

3、螺丝拆下后，再把各信号线、电源线拔下来，底座与摇头部分就分离了。

4、底座上的WIFI天线与主板是焊在一起的，如果没必要不要分离。

5、主板正面及反面：此时，可以看到主板上用的什么主芯片及各模块使用的芯片、元件。（主板主要芯片使用：HI3518、ULN2803、RTL8201f、

摇头模块及镜头板：

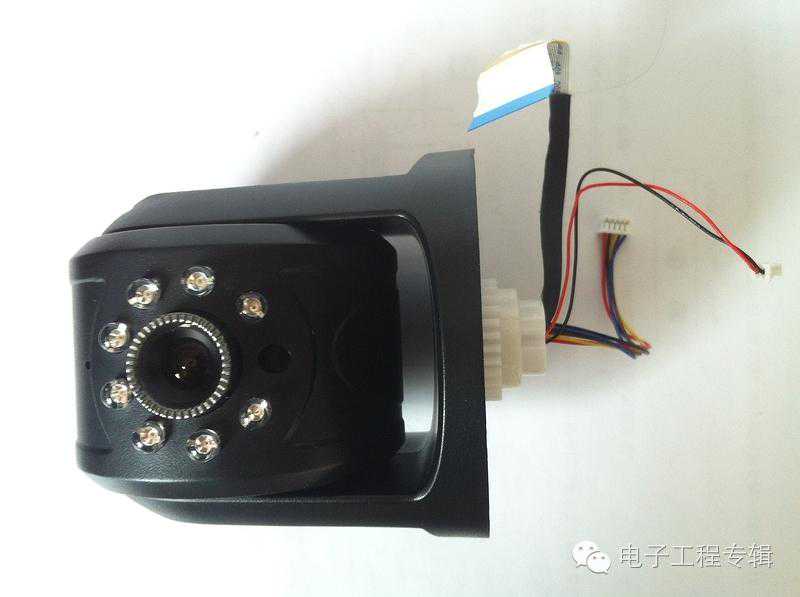

1、将摇头模块的两颗螺丝拆下后，镜头模块与电机旋转模块分离。

2、将摇头模块两侧的4颗螺丝拆下后，摇头模块即可分解。

3、将镜头模块的4颗螺丝拆下，即可分离出红外灯板与镜头板。

22.

4、镜头板又分纯镜头和镜头主板

镜头板关系到图像的清晰度，一般摇头机都是使用3.8MM的镜头。用户也可以根据使用环境来选择2.8MM、6MM、12MM。

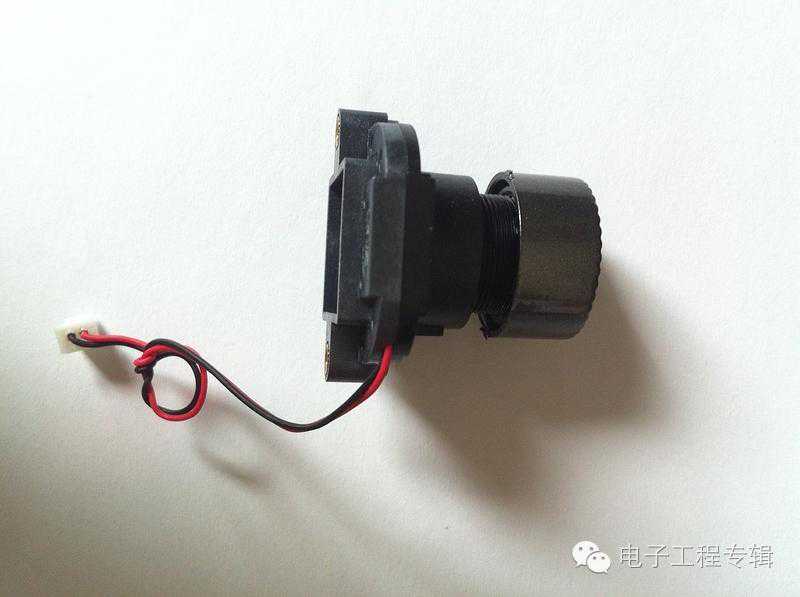

纯镜头（里面还要分滤光片和镜片），一般用户尽量不要用手直接触摸镜头上的琉璃片。

5、红外灯板及马达：

红外灯板由8颗LED灯和1个光敏电阻组成，LED灯的好坏，直接影响着夜间图像的质量。光敏电阻如果出现问题，那么LED灯就不会被开启，那么晚上如果没有灯光的话，摄像机就什么也看不见了。

摇头机的2个马达（W-24BYJ-DC/5V）用来使用摇头机进行上、下、左、右旋转。如果哪天摇头机不能旋转了，一般都是因为马达故障或者是齿轮磨损了。

8欧1W喇叭1个用来实现对讲时播放声音。

四、本摇头机采用了海思方案

1、HI3518:（Hi3518C集成新一代ISP，优化后的编码前图像处理算法和新一代编码器。Hi3518C硬件支持镜头几何校正，可以满足更大范围的无畸变室内监控应用）

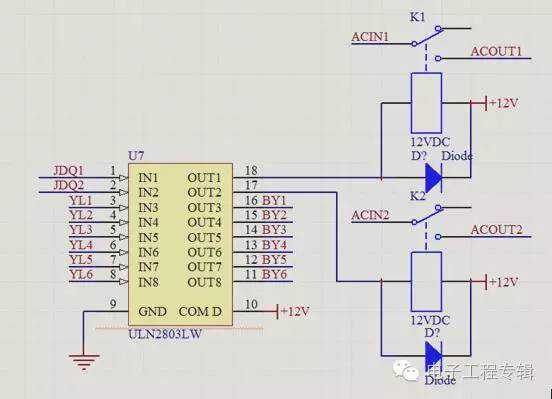

2、ULN2803（用来驱动直流电机，ULN2803可提供8路输出，每路能提供500mA电流）

3、RTL8201f管脚定义

六、产品通过WIFI联网以后，图像就可以随时随地远程察看了！可以通过电脑客户端或平板电脑APP进行观看，也可以通过手机APP观看！可以对讲、监听、控制旋转……
