数控电源学习-功率板问题

今天下午在看乐工的功率板原理图暂时发现一个地方有疑问

上图中VCC-P端口的电压为什么和电源地连接作用是什么刚开始我以为是原理图有误后来我测量了PCB图确实是联通的不知道作用是什么为什么要这样连接

还有一个问题为什么模拟地和数字地之间用2K的电阻连接我们以前都是用0欧姆电阻或者滤波电感连接的

今天我继续花时间看数控电源又有一些疑问

上图中C18与运放组成的是否为积分电路用于控制功率管的基极动态调整输出功率的这是第一个问题第二个问题是D8的方向为什么是负极与运放相连为什么不是正极和运放相连

还有一个问题上图先

C22的作用是什么这里运放和R29,C27,C28组成的是什么电路是放大器还是积分器

另外为了让大家更好的理解数控电源的工作流程我整理了数控电源的硬件流程图我用visio2007绘制的大家可以看看考虑到大家可能没有安装visio软件我又转存了JPG的格式希望对大家有帮助

刚刚把数控电源主函数的软件流程图画出来了别说又上升了一个阶段传上来给大家

刚刚整理好上电数据读取流程图有一些疑问先上图

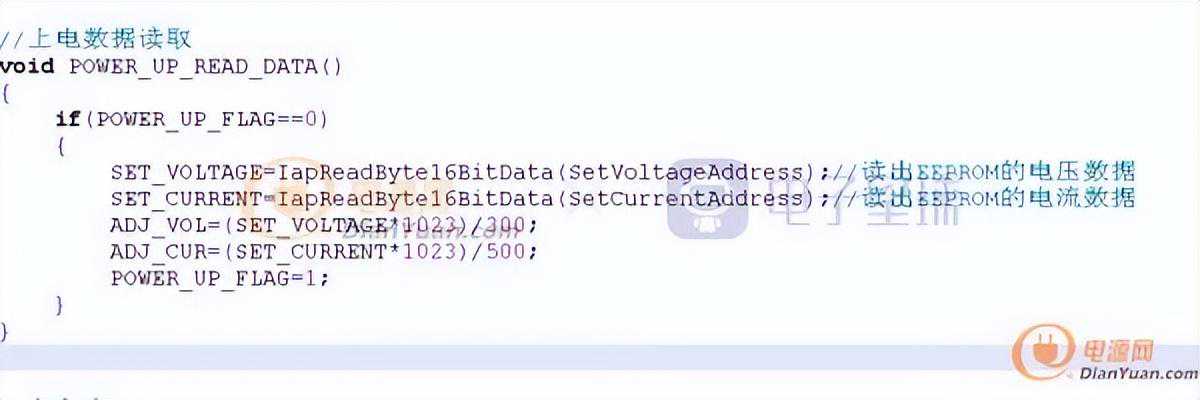

上电数据读取这一段代码没有看懂两句代码

ADJ_VOL=(SET_VOLTAGE*1023)/300;

ADJ_CUR=(SET_CURRENT*1023)/500;

这两句话是是什么意思调用这两句话的功能函数是

感觉是将设定电压电流和输出电压电流进行一个换算但是不知道具体的意思是什么

数控电源流程图之按键扫描流程图刚刚搞定按键扫描这一块有点小头疼
