如何计算制冷管路的流动压降和温降

课程概要：

在制冷系统设计中，Coolpack软件是非常实用的，常规的制冷系统计算和仿真都能在Coolpack软件中实现；今天我们看下在制冷系统设计种，管道的相关计算也是必不可少的，首先是管径的计算，其次是管道流动压降和温降的计算，今天我们来看下制冷回路中管道的流动压降和温降的计算。点开Coolpack软件功能：

软件点开之后，得到以下界面：

在这里可能会遇到报错信息：

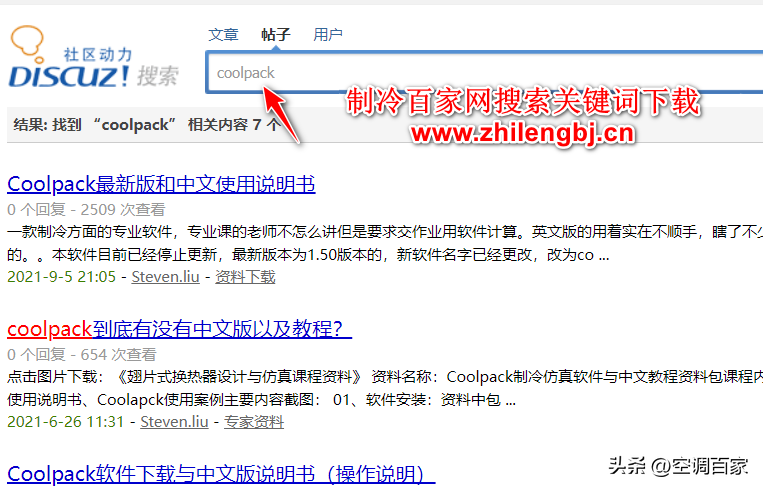

小编目前也没有找到解决方案，这里给大家推荐Coolpack的同一家公司出品的替代软件：Cooltools，该软件制冷百家网（）搜索关键词，既可下载，打开之后得到以下页面：

案例一、液管的压降和温降计算：

如下一个设计需求：已知：

制冷剂R404A作为纯液体的管道引入温度为30℃的房间。房间内室内空气相对湿度为75%。制冷剂的压力与饱和相对应温度为40℃，液体过冷1K，质量流量为0.35kg/s和管道长度为15米。

求：

1、为本系统设计一个合适的管道直径和保温层厚度；

2、管路压降和温降分别是多少，是否符合要求？

根据已知条件，设定好如下参数：

根据试算结果：

我们可以选择3/4”规格的铜管，保温层厚度为15mm；

此时液管的压降在15Kpa,温降可以基本忽略不计，出口处的过冷度在34.96℃（1604Kpa对于的饱和温度值）-33.03℃=1.9℃＞0℃，为出口保证了一定的过冷度，这样进入热力膨胀阀中也不容易产生闪发的现象。

案例二、回气管的压降和温降计算

如下一个设计需求：已知：

以R404A为气体的管道流经温度为25℃、相对湿度为40%的房间，管道入口的制冷剂饱和温度为-35℃，过热度5K。管道制冷剂平均流速为11米/秒，管道长度为10米。

1、当流量为40m3/h时，寻找合适的管道，并且校核检查压降和流速

2、选择合适的保温层厚度，这样管道就不会冷凝水

3、非保温管道穿过同一个房间。管道中制冷剂压力的饱和温度是35℃，温度是50℃，体积流量为30m3/h，管道为11/8“cobber管，长10米，求温度会下降多少？

问题1：根据已知条件设置好软件的参数，如下：

得到结果，我们选择13/8’的管路，此时压降约为3Kpa，流速为13m/s（在8-15m/s的合适区间内），当然选择大一号的铜管规格也是可以的。

问题2：保温层厚度5mm计算结果如下：

环境温度的露点温度为10.48℃，只要管道表面温度＞10.48℃，那么管道表面则不会凝露；选择保温层厚度20mm，如下计算结果：

管道表面温度为19.37℃，大于环境温度的露点温度。

问题3：根据已知条件设置如下参数：

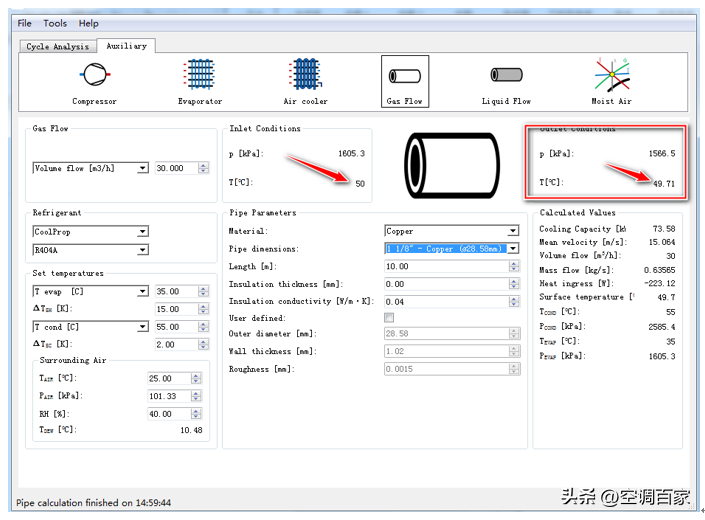

进口温度50℃-出口温度49.7℃=0.3℃；所以温降降低了0.3℃。
