用免费的PCB板做了个能计时的骰子，新手也能搞定！好看，实用！

你以为，这是一个电子骰子？

它确实是的[看]。

但！它还有一个附加功能——计时。

这个骰子有6种计时方式，不论是做菜还是敷面膜，轻轻一转就能用！

因为功能比较简单，所以DIY起来也很简单！电子新手也可以搞定！

下文就分析一下：

这个骰子的组成结构是怎样的？硬件设计原理是怎样的？外观设计又有什么巧思？

为了实现【姿态感应计时+好看的外观】，对骰子的外部和内部做了如下规划：

骰子外部由圆形屏幕和两个按钮组成。

骰子内部由姿态传感器、蜂鸣器、充放电管理电路、电量监测电路组成。

屏幕用于显示时间；

按钮用于交互；

姿态传感器是翻转计时的关键；

蜂鸣器用于发出提示；

充放电管理电路和电量监测电路用于锂电池供电需求。

骰子的电路部分由两块PCB板组成。

这是设计电路前的思维导图：

下文将对主要的6个电路模块，进行说明。

1.电源部分

电源部分由锂电池供电，用LDO进行降压。

电源部分的芯片选择ME611C33M5G-N，最大输出电流500mA。

充放电部分的设计有一定讲究，我希望：

在骰子正常工作时，锂电池单独供电；

当用户插入USB接口时，断开锂电池对板子的供电。

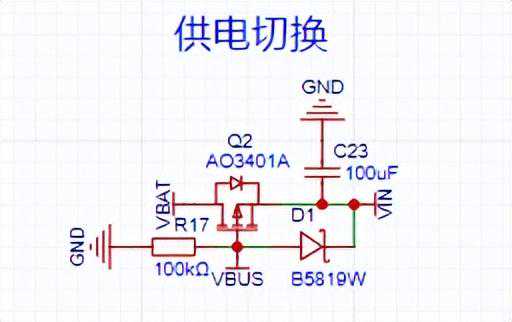

因为需要USB接口在为锂电池充电的同时也为板子供电，所以我设计了如下的供电切换电路。

图中的MOS管为PMOS。

当USB接口（VBUS）不输入时，电池（VBAT）的电流可以顺利到VIN；

当USB接口被接入时，MOS管关闭，此时只有USB接口电流到VIN。

VBUS与VIN之间有二极管，防止VBAT对VBUS有灌电流；B5819W这个二极管的压降通常可以达到550mA以上，对于这种小电压的电路还是蛮大的。介意的话可以换成SS14，压降只有500mA左右，参数除压降外都一样，但体积会更大。

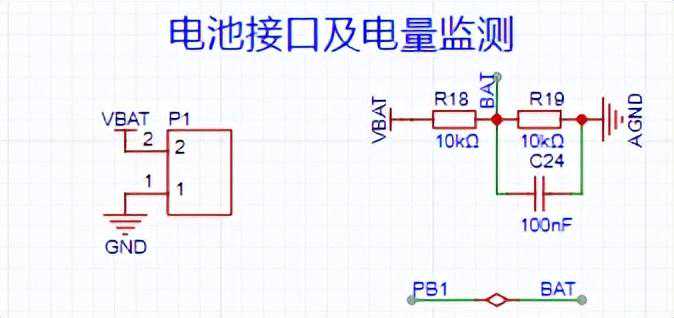

电池的电量监测用一个串联分压，将电池电压减一半，只要满电电压小于单片机的3.3V就可以了。

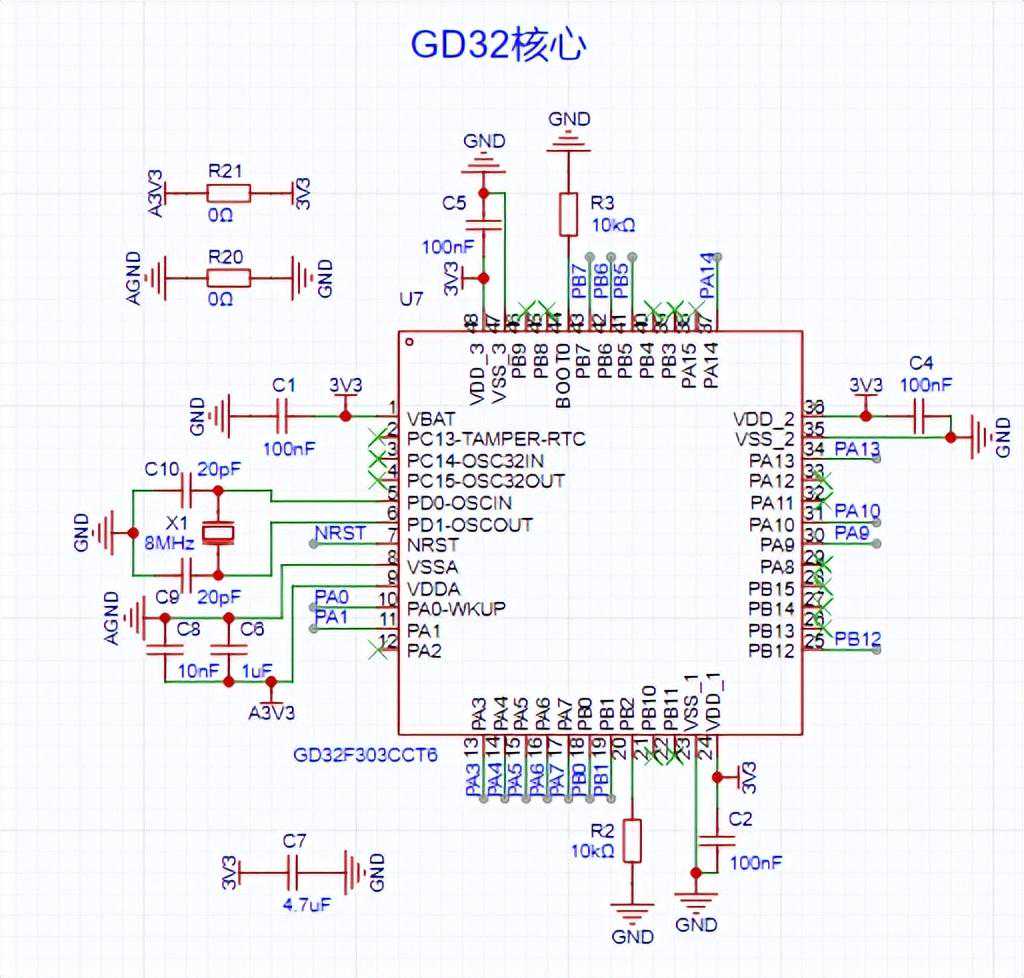

2.主控部分

主控一般也是按照数据手册设计即可，额外增加了外部晶振，让定时更精确。

值得一提的是：ADC的供电和地用0Ω电阻做了一个隔离，这样可以提高抗干扰性。

3.姿态传感器

姿态传感器在原理图上使用的是MPU6500，但预留了一个可以插MPU6050的排母口。

之所以这样设计是因为MPU6500和MPU6050都是QFN封装，手工焊极难，但可以接一个现成的模块。

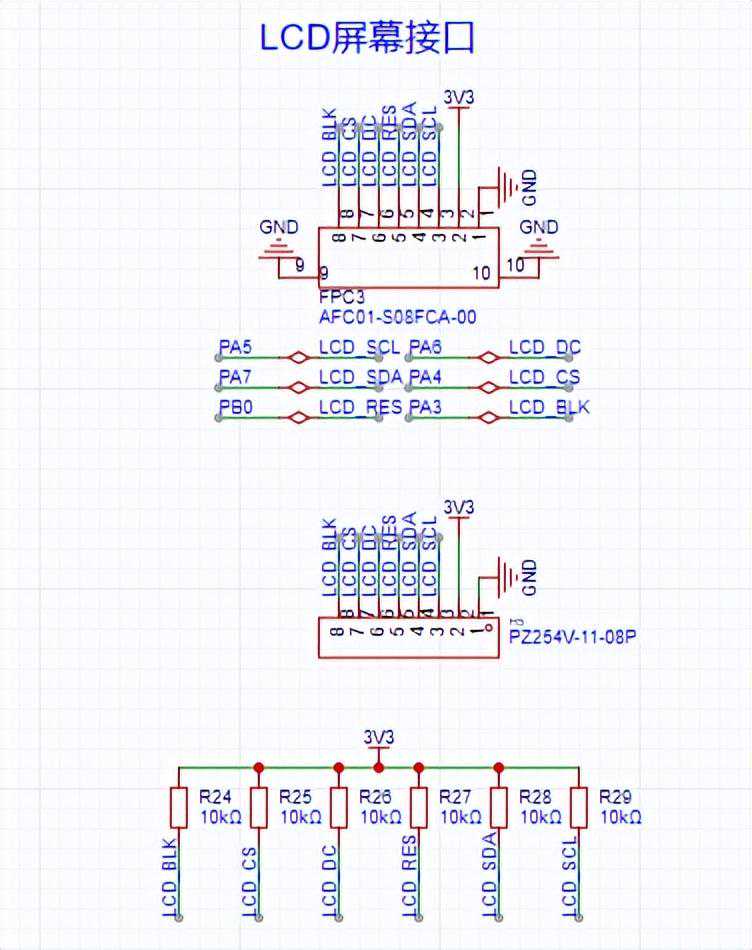

4.屏幕

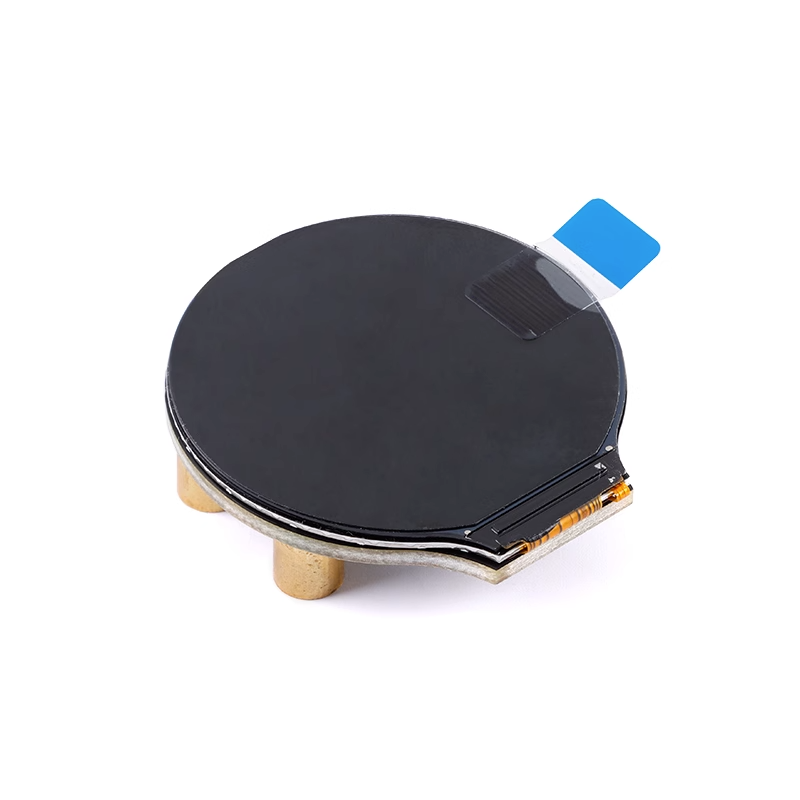

屏幕的驱动芯片为GC9A01，使用的是SPI进行通信，240x240的分辨率。

我在主板上引出了一个FPC的接口连接屏幕，再将屏幕固定在副板上。

注意！如果要使用硬件SPI与屏幕通信，必须加上拉电阻！

5.用户按键

用户按键在副板上的，通过FPC与主板连接。

按钮是全金属的防水按键，比较耐用。

电路中也加了一个双向瞬态抑制二极管用于保护电路。

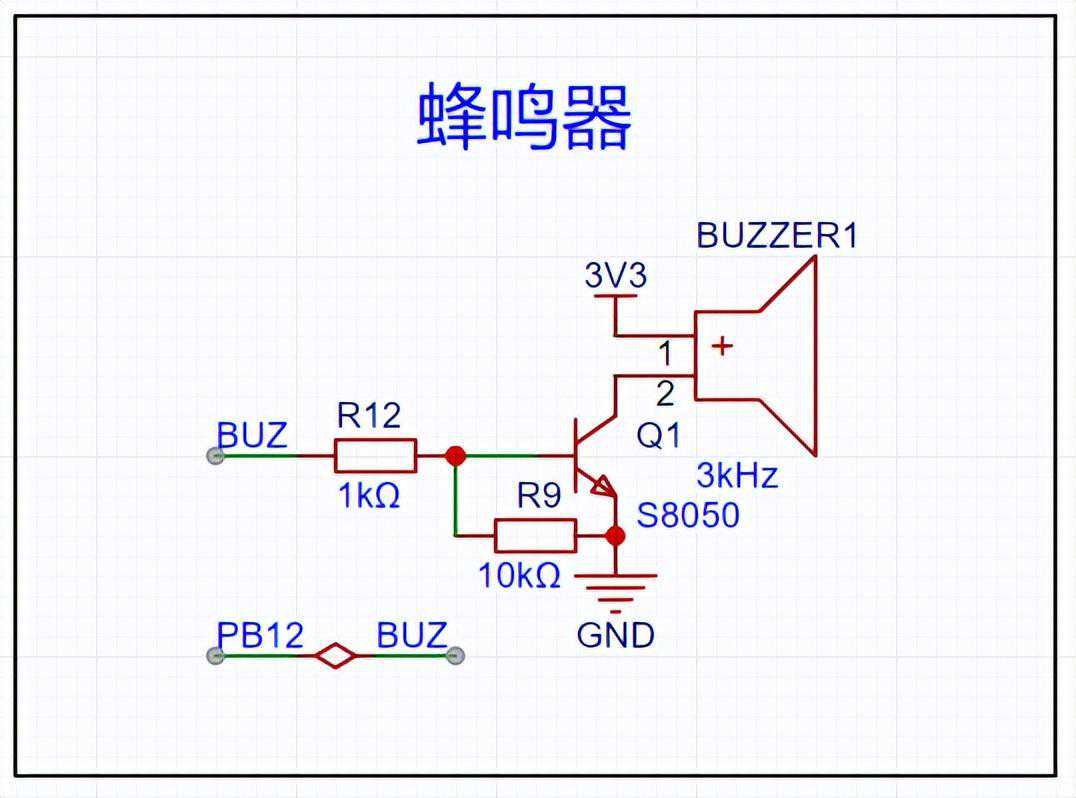

6.蜂鸣器

这里采用有源蜂鸣器。

能少焊一个元件是一个，所以这里使用一个三极管控制开关。

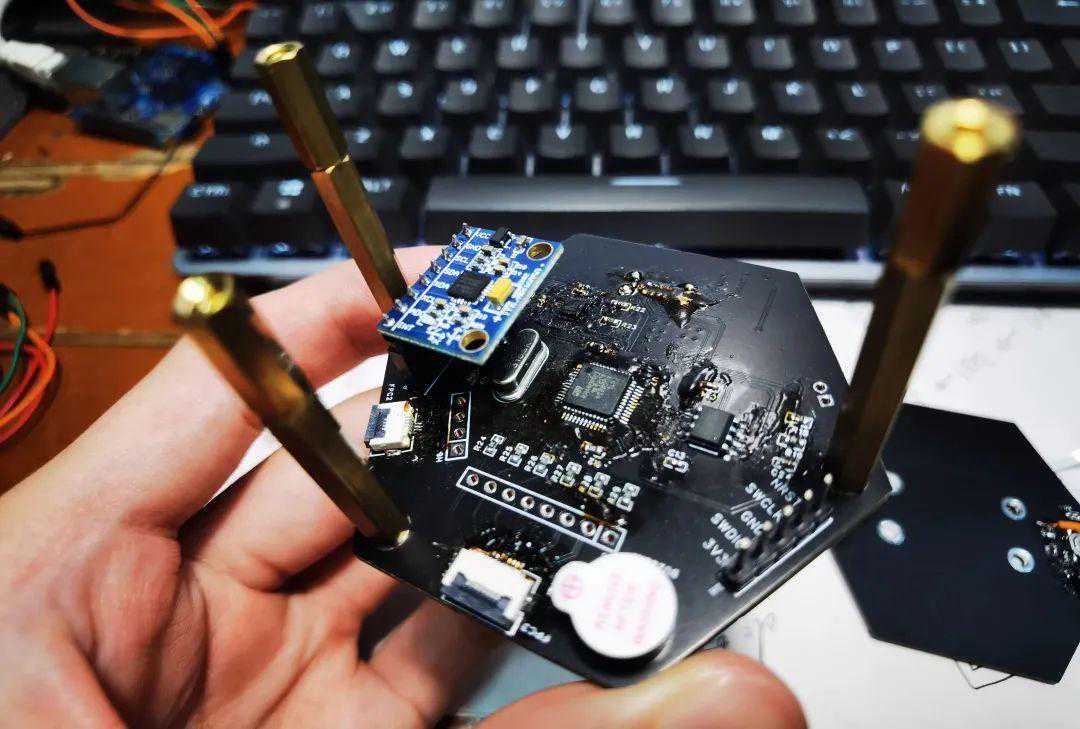

这是焊好的PCB板。

简单移植一个LVGL验证了一下。

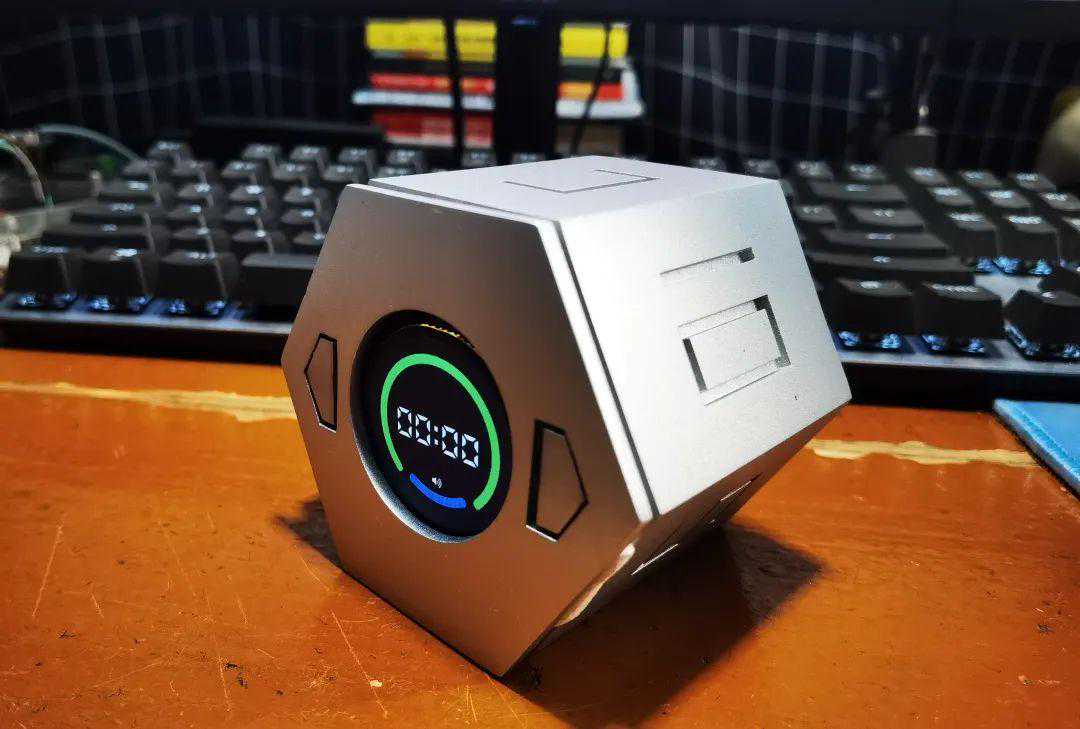

组装完成后的实物图。

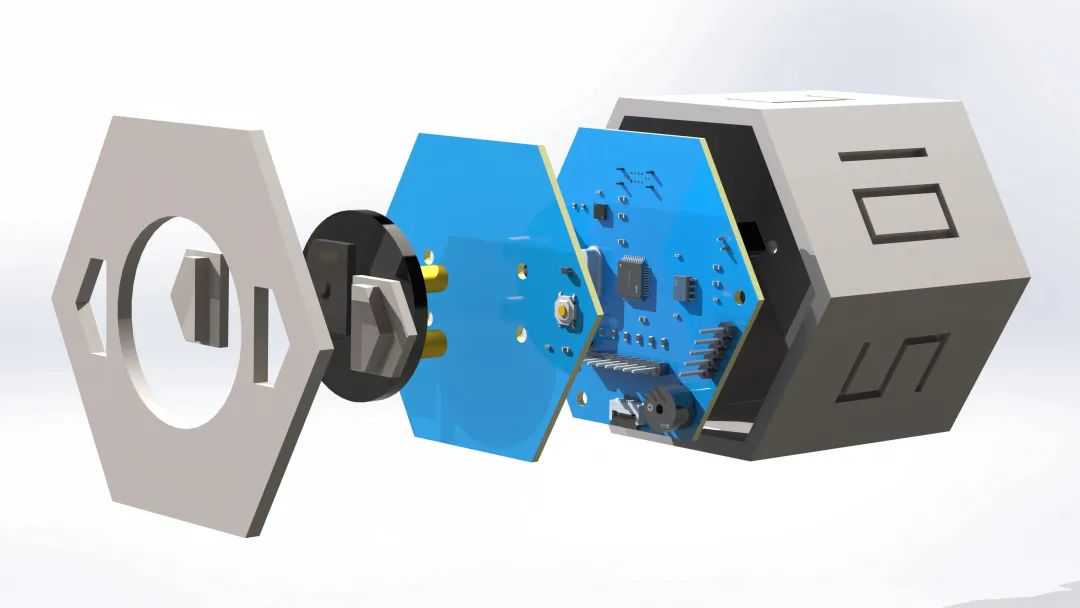

这是我第一次设计外壳。

我根据一些尝试，做了纯3D打印的方案。

外壳和电路的设计文件已经全开源，需要用于参考学习DIY的话，可以在参考连接处自取哦。
