网表

网表也称网络表，顾名思义，就是网络连接和联系的表示，其内容主要是电路图中各个元件类型、封装信息、连接流水序号等数据信息。在使用AltiumDesigner进行PCB设计时，可以通过导入网络连接关系进行PCB的导入。当今几大主流PCB设计软件都支持AltiumDesigner格式网表导出，这也极大地提高了AltiumDesigner对其他类设计软件的兼容性，如图8-10所示。

图8-10PCB的网表导入方法—殊途同归

Protel网表的生成

（1）用Protel打开原理图，在原理图界面执行菜单命令“Design-CreateNetlist”，如图8-11所示，选择输出“Protel”的网表格式，并选择应用范围“Activeproject”，单击“OK”按钮，即可进行网表输出。

（2）在输出的网表上单击鼠标右键，选择“Export”命令，可以对产生的网表设置路径查找，如图8-12所示。

图8-11Protel网表输出

图8-12网表的导出

Altium网表的生成

（1）在整个工程下，执行菜单命令“设计-工程的网络表-Protel”，如图8-13所示，这个时候会在Generated文件目录下生成一个包含整个工程的网表。

（2）单击鼠标右键，选择“浏览”命令，寻到所在路径，可以单独调用该网表，如图8-14所示。

图8-13网表的生成

图8-14网表的查找

扩展知识：由OrCAD原理图生成Altium网表

（1）用AllegroDesignEntryCIS软件打开OrCAD版本的原理图，如图8-15中左图所示，一定要先选中主结构的原理图页。

（2）执行菜单命令“Tools-CreateNetlist”或者工具栏中的图标命令，如图8-15中右图所示，准备对网表输出进行设置。

（3）执行完第（2）步操作后，会进入如图8-16所示的网表输出设置对话框。

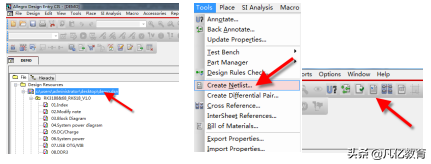

图8-15选中原理图并执行命令

图8-16网表输出设置

①选择“Other”选项卡。

②“PartValue”处输入“{Value}”，“PCBFootprint”处输入“{PCBFootprint}”。

③“Formatters”处选择输出网表格式，这里选择“”格式。

④设置好输出路径，单击“确定”按钮，网表创建完成。
