DIY精品 自制 1500W逆变器的过程

好久一段时间没做逆变器了，最近不是很忙，就搞了台大机子玩玩，推挽接构，前级驱动用750056KHZ，驱动两路MOS管320516只，低高压保护，驱动两个EE42变压器，后级整流滤波后串联输出直流高压。后级采用单硅输出。与各烧友交流一下；给个意见呀；上图先；

先搞变压器，EE42磁芯，两个，加骨架。0.55线绕制。

初级10股并

绕好后的变压器，包好高温胶纸。

装好磁芯，哈，一样像双胞胎，哈哈；测的初次电感量为17U，10M。

接下来，关断电感，用EI40骨架绕80T，擦入磁芯，敲掉两边。

关断电容用10只1U的并了

搞好的家伙

MOS管用3205，一共用16只，

加工好的散热片，装上了MOS管了

前后级滤波电容，一大堆，哈哈哈

后级滤波大水塘

先用洞洞板焊驱动前级

电源输入线，粗大吧

装好驱动板，

划线排好零件，先排好变压器

焊好前级滤波电容4700U8个并，3个40A保险并。

装焊上变压器

焊好MOS管

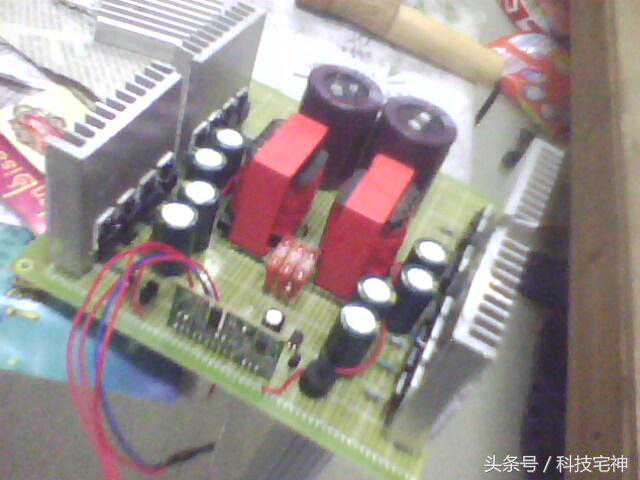

整机摆设，还挺整齐

JJ的焊锡面

用个电源空载试机，电流350MA，后级输出电压850V，

做好的JJ

JJ的锡面

改一下电源输入线，加上铜柱子。8跟12AWG号线，顶住130多A的电流。哈哈哈哈

正负输入线，尽量减少线耗；

用个电源空载试机，电流350MA，后级输出电压850V，

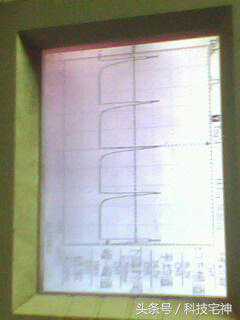

空载G极波行

空载D极波行

找个大电源来试机，150A，猛吧

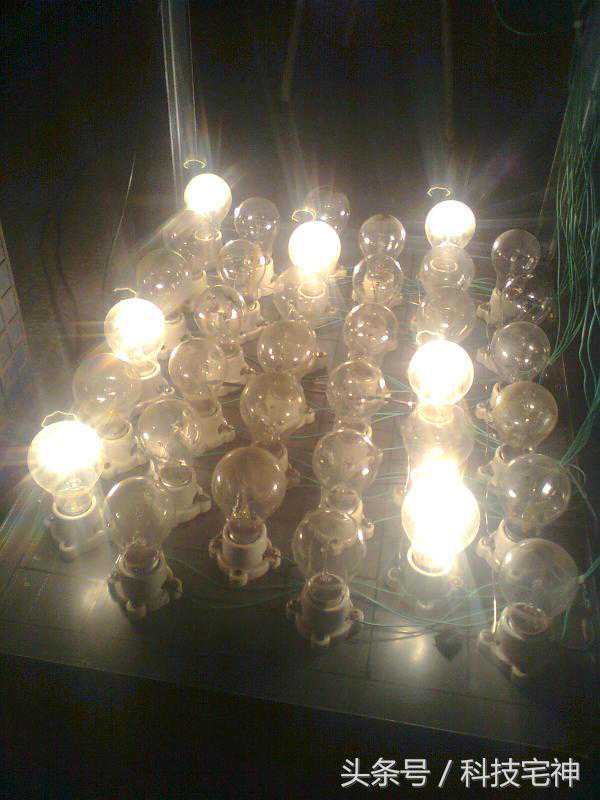

负载30多个100W灯泡

先带700W

接下来1500W，哈哈哈，顶呱呱。带了一个多小时，一切正常，成功了。哈哈哈哈；

带载D极波行

带载G极波行

单硅输出波行

尖峰脉冲
