拆解海康威视摄像头DS-2SCD2612F4

朋友寄来一个海康威视的安防摄像头，今天就给大家拆开看看。

拆解第一步，先观其形。

PS:铭牌信息

型号

电源

12/PoE(802.3af)

序列号

生产日期

488915429

11/201411

版本

_141024

执行标准

公司

Q/BFW004-2011

杭州海康威视数字技术股份有限公司

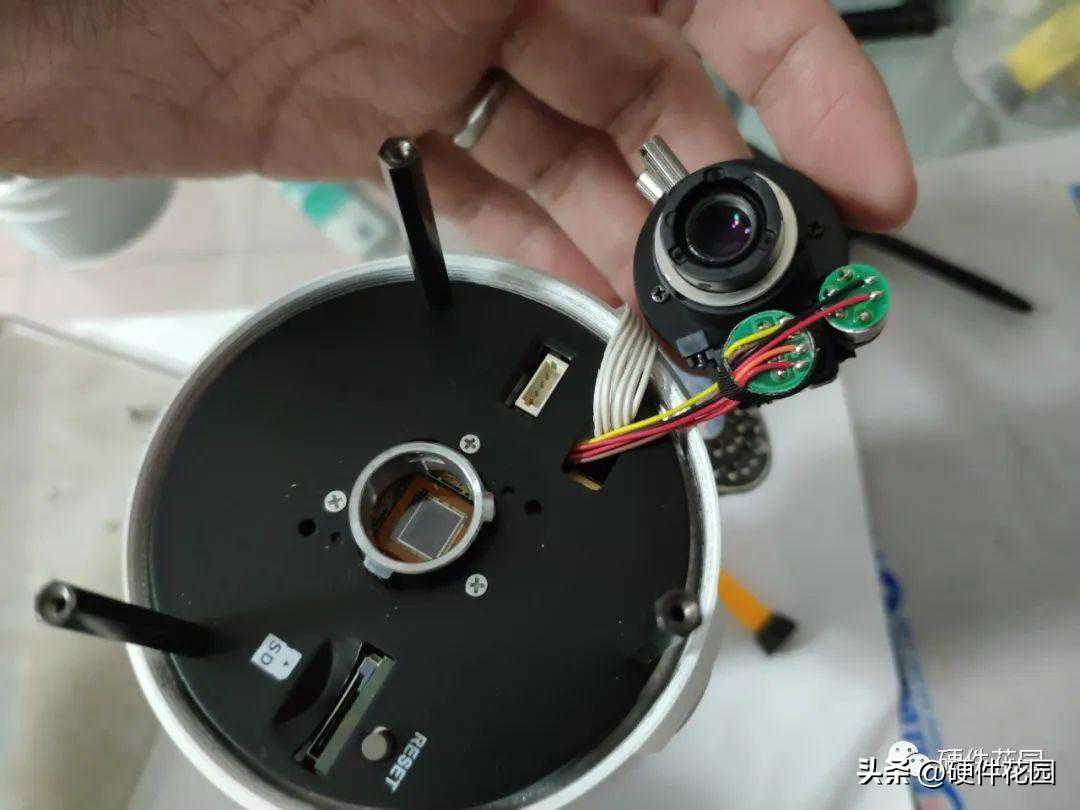

拆解第二步，拆就完了。多图预警！！！

主控板背面

PS:元器件清单

紫色框

型号

类别

丝印

S34ML01G100TF100

存储器

S34ML01G100TF100435BB273A©12SPANSION

褐色框

型号

类别

丝印

HST-0032SXCR

网络变压器

HST-0032SXCRGROUP-TEK•1441

浅绿色框

型号

类别

丝印

S4320

未知

S4320TI41•C3X7

主控板正面

PS:元器件清单

橙色框

型号

类别

丝印

RTL8201CP

网络PHY芯片

REALTEKRTL8201CPE7L82P1LE31DTAIWAN

红色框

型号

类别

丝印

A5S-CORH

AmbarellaA5s-CORHA1432N7NT3-AN31N1A5s22

PS:高清网络摄像机主流芯片解决方案对比

4散热

主控板对散热要求还是比较高的。该网络摄像机采用散热片+导热垫的无风冷散热方式。具体而言，壳体和主板铝合金支架作为散热片，主板正面的CPU+网卡+RAM加导热垫与铝合金支架贴合在一起。

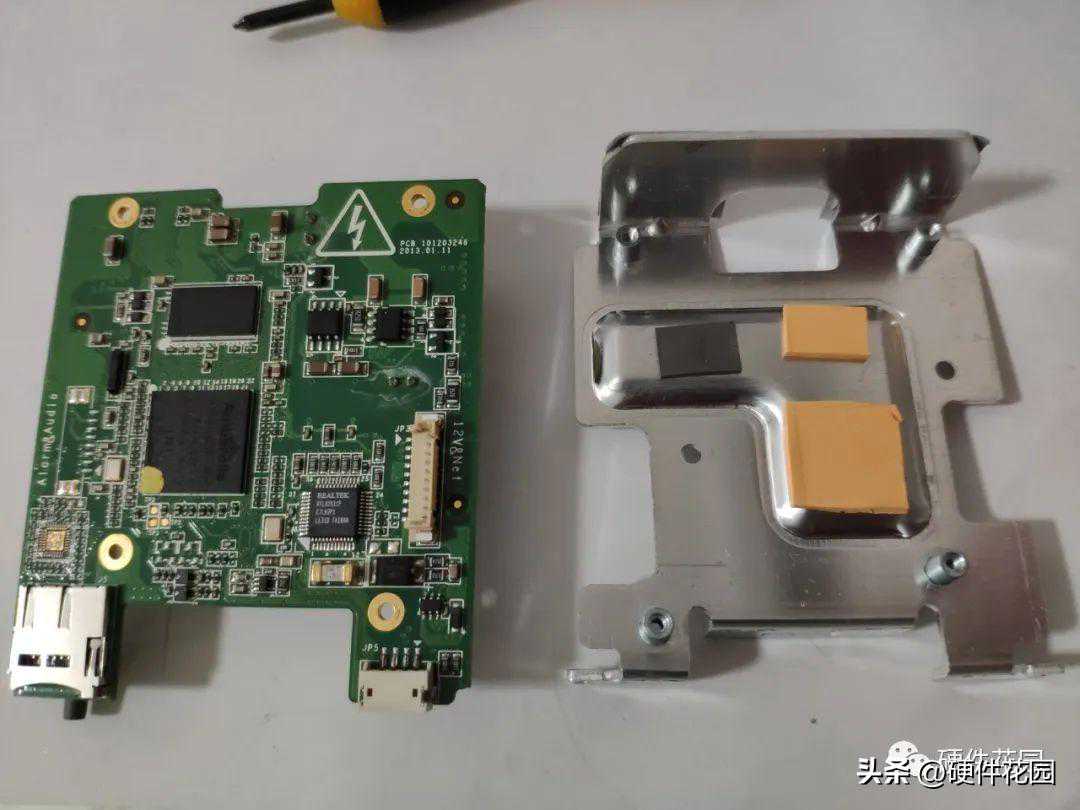

铝合金支架充当导轨和散热片

导热垫和主板

壳体和干燥剂

本文未特殊标明出处的图片均属原创，转载请标明出处！
