电气专业技能电阻器的识别

一、阻值及误差的标注方法

1.直标法。直标法就是将电阻器的标称阻值及误差直接标注在电阻器的表面，使用者可以从电阻器的表面直接读出阻值及阻值误差。

2.文字符号法。文字符号法就是用文字、数字有规律地组合起来直接标注在电阻器的表面，表示出电阻器的阻值与阻值误差。

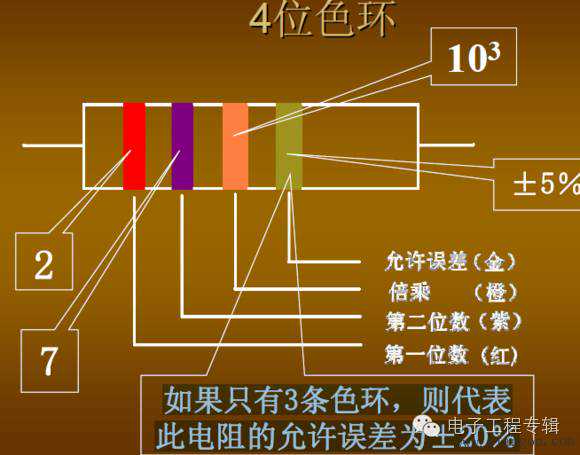

3.色标法。色标法是将电阻器的标称阻值与误差用不同的颜色环标注在电阻器表面上。

二、电阻器的种类

1.碳膜电阻器

2.金属膜电阻器

3.线绕电阻器：该电阻器是用高阻值的合金丝绕制在瓷管上制成。

4.熔断电阻器：在过流、过负荷时自动熔断，从而起到保护电子元器件的作用。

三、电阻器的检测

1.普通电阻器的检测方法：对电阻器的检测主要是看其实际阻值与标称阻值是否相符。具体的检测方法是：用万用表的欧姆挡，欧姆挡的量程应视电阻器阻值的大小而定。一般情况下应使表针落到刻度盘的中间段，以提高测量精度。这是因为万用表的殴姆挡刻度线是非线性的，而中间段分度较细而准确。

2.热敏电阻器的检测：用万用表欧姆挡测量热敏电阻器的阻值的同时，用电烙铁烘烤热敏电阻器，此时热敏电阻器的阻值慢慢增大，表明是正温度系数的热敏电阻器，而且是好的。当被测的热敏电阻器阻值没有任何变化，说明热敏电阻器是坏的。当被测的热敏电阻器的阻值超过原阻值的很多倍或无穷大，表明电阻器内部接触不良或断路。当被测的热敏电阻器阻值为零时，表明内部已经击穿短路。

3.光敏电阻器的检测：可用万用表的R×1K挡，将万用表的表笔分别与光敏电阻器的引线脚接触，当有光照射时，看其亮电阻值是否有变化，当用遮光物挡住光敏电阻器时，看其暗电阻有无变化，如果有变化说明光敏电阻器是好的。或者使照射光线强弱变化，此时，万用表的指针应随光线的变化而进行摆动，说明光敏电阻器也是好的。

四、电阻器在电路图中单位的标注规则

阻值在1KΩ以下的可标注单位，也可不标注单位。例如2.7Ω可标注为2.7，又如820Ω可标注为820。

阻值在1KΩ至100KΩ之间的，标注单位为K，如2.2KΩ可标注为2.2K。

阻值在100KΩ至1MΩ之间的可标注为M。如270KΩ，可标注为0.27M。

阻值在1MΩ以上的，标注单位为M。如2.4MΩ，可标注为2.4M。单位也可以省略，但要加小数点和0，如“R4为3.0”表示电阻R4为3MΩ。
