单片机烧写程序过程以及详细说明

Step1：Keil软件的安装

1.选中文件夹中的C51V900安装程序并打开，如图：

2.在安装对话框里一直选择Next，直到Finish完成Keil的安装。

Step2:安装USB转串口线的驱动程序的安装

扩展阅读：什么是单片机烧写？

1.选中并打开文件夹中的HL-340安装程序

Step3：Keil工程的建立

1.打开桌面上的Keil图标

，建立一个新工程单击【Project】菜单中的【NewμVisionProject】，如下图：

2.选择工程保存的位置，建议最好新建一个文件夹用来保存此工程文件，方便以后管理。

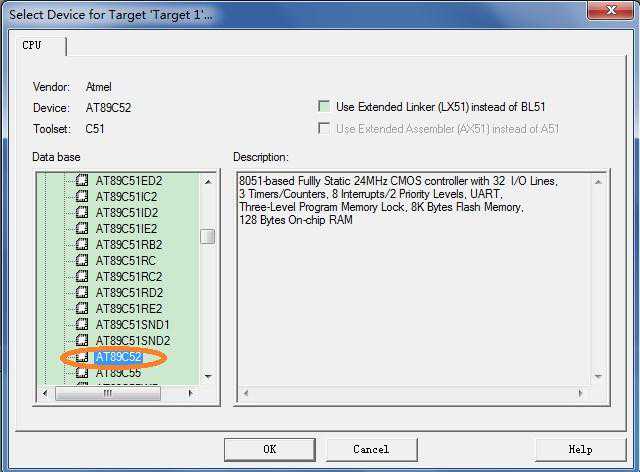

3.选择单片机型号：打开Atmel

4.单击【File】菜单中的【New】菜单项，或者Ctrl+N可新建一个文件Text1

，单击工具栏的图标

或者Ctrl+S，在弹出的保存对话框输入文件名，注意必须在文件名后加上“.c”作为保存的文件类型(例如)，然后保存。

5.回到编辑界面，单击【Target】前面的“+”号，然后在【SourceGroup1】选项上单击右键，弹出下图所示菜单。然后选择【AddFilestoGroup‘SourceGroup1’】菜单项，如下图：

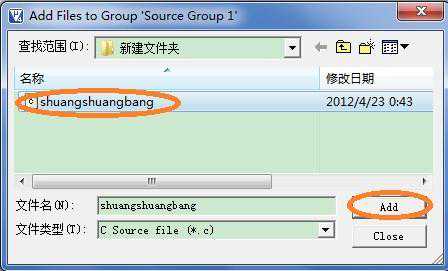

6.在弹出的对话框中选中刚才保存的“”文件并单击【Add】,再单击【Close】，如图：

7.单击左侧【SourceGroup1】前面的“+”号，这时可以注意到【SourceGroup1】文件夹中多了一个子项【】,这时源代码文件就与工程关联起来了，这时在右边的“”代码编辑窗口把伟哥的代码复制过来即可，如图：

8.单击工具栏的【Rebuild】，可看到状态栏显示的状态(0错误和0警告)，这时便完成了Keil工程的建立并产生了可下载到单片机的Hex文件，如下图：

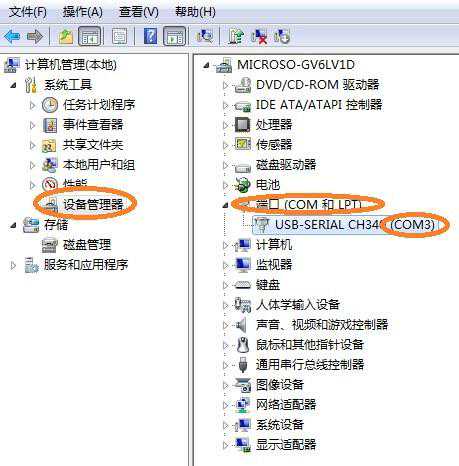

Step4：COM口的查询

1.用USB转串口线把电脑的USB口和单片机的串口连接;

Step5：Hex文件的下载

1.打开文件夹里的“程序下载”压缩包，打开里面的STC_ISP_程序，如图：

2.在弹出的界面中选择MCUType为STC89C52RC，单击【打开程序文件】，在你之前Keil保存工程的位置找到以“.hex”后缀的文件，并选择打开，选择“COM”为Step4中显示的COM口(我的电脑显示的是COM3，所以我选择了COM3，但是不同电脑可能会不一样，一定要根据自己的电脑来选择)，如下图：

2.最后单击【Download/下载】(单击【Download/下载】之前一定不能先让单片机通电),然后再按下单片机的电源开关，让单片机通电，这时开始程序到单片机的下载，如下图表示程序已经成功烧写到单片机了，你只需把已经烧写程序的单片机安装到爽爽棒上即可：
